正面凸轮传动结构设计方案

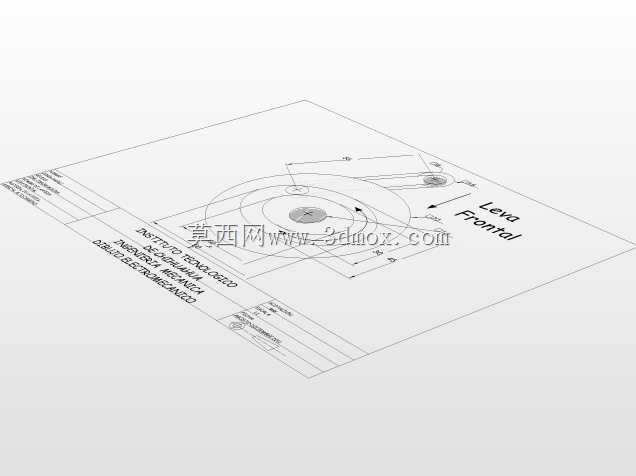

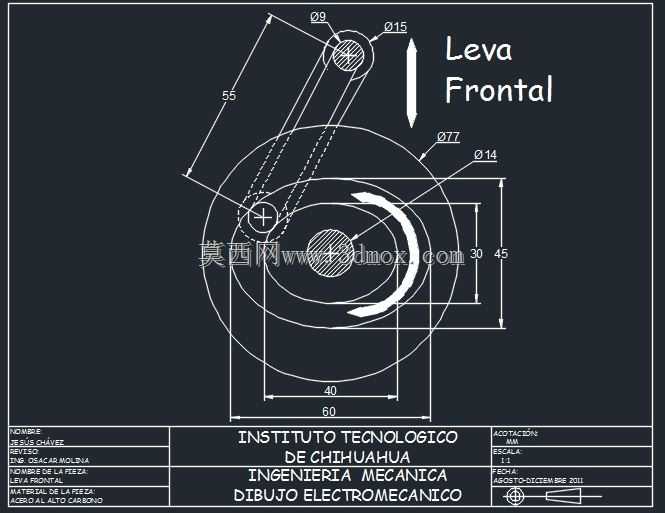

这类正面凸轮属于盘形凸轮的典型衍生结构，在轻工包装、纺织机械、小型自动化送料工位中应用十分广泛，核心作用是将输入轴的连续回转运动，转化为摆杆端的规律往复摆动，适配需要固定行程、固定时序动作的工位需求，比如包装线的推料摆臂、印刷设备的压纸摆杆、小型装配工位的间歇拨料动作，都能依靠这类凸轮结构实现稳定的动作输出。从结构设计逻辑来看，该凸轮采用基圆偏心加轮廓修形的设计思路，基圆区域保证摆杆在近休止阶段完全静止，给对应工位留出足够的作业时间，轮廓升程段采用等速运动曲线过渡，避免摆杆启动和停止阶段出现刚性冲击，降低传动过程中的振动和噪音，回程段则匹配小幅缓冲圆弧，减少摆杆复位时的碰撞磨损。从安装边界尺寸来看，该凸轮主体安装基圆直径为40mm，整体外轮廓最大直径为60mm，摆杆铰接中心与凸轮回转中心的中心距为55mm，摆杆端滚子直径为9mm，与凸轮轮廓接触的匹配间隙控制在0.02mm以内，既保证传动过程中无卡滞，也避免间隙过大导致的动作误差。摆杆端的铰接安装孔直径为15mm，可适配标准直径的铰接销轴，凸轮自身的中心安装孔直径为14mm，可直接配合对应直径的传动轴，通过键连接实现周向固定，安装时需保证凸轮端面与摆杆回转平面的平行度误差不超过0.03mm，避免滚子与凸轮轮廓出现偏磨，缩短零件使用寿命。在实际选型适配时，需要注意该凸轮的摆杆最大摆角对应轮廓升程为7.7mm，输出端的摆动行程可通过调整摆杆的有效长度进行微调，若工位需要更大的输出行程，可在摆杆末端加装二级放大连杆，但需要同步核算凸轮轮廓面的接触应力，避免长时间高负载运行导致轮廓面出现点蚀磨损。日常运维中，该凸轮副需要定期加注润滑脂，减少滚子与轮廓面的滑动摩擦，尤其是升程段与回程段的过渡位置，是应力集中的核心区域，装配时可在该位置涂抹少量二硫化钼润滑脂，降低启动瞬间的摩擦阻力。这类凸轮结构相比槽轮、棘轮等间歇传动机构，动作时序的可调性更强，只需要修磨凸轮轮廓曲线就能调整摆杆的动作节奏，非常适合小批量定制化的自动化设备改造场景，不需要重新设计整套传动链，仅更换对应轮廓的凸轮件就能适配新的工位动作需求，大幅降低设备改造成本和周期。
