对夹式杠杆驱动蝶阀结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:247517
  • 对夹式杠杆驱动蝶阀结构设计
  • 对夹式杠杆驱动蝶阀结构设计
  • 对夹式杠杆驱动蝶阀结构设计

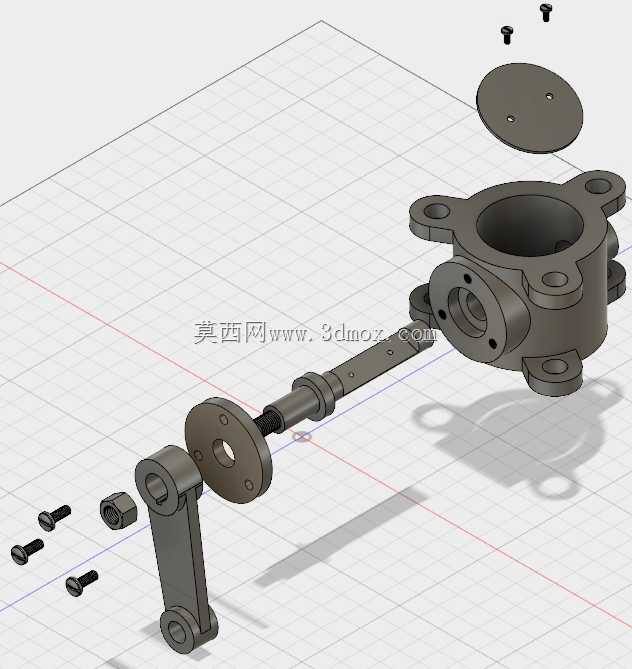

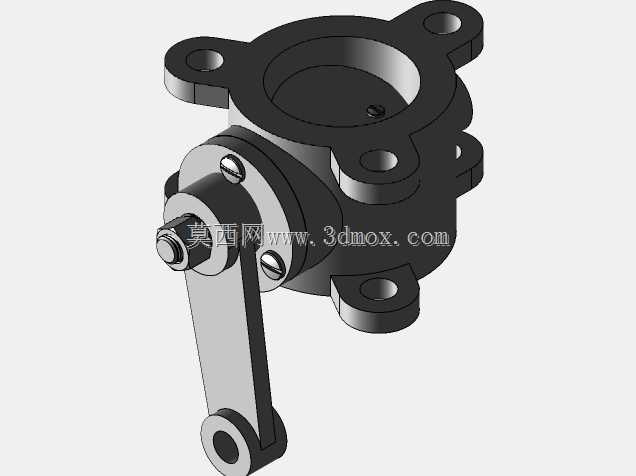

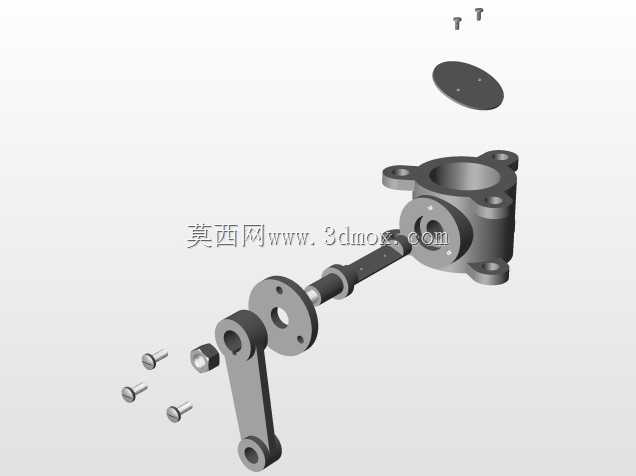

这套蝶阀结构采用对夹式安装设计,适配常规工业管路的法兰对接场景,在给排水、暖通空调、低压化工流体输送、烟气处理管路中都有广泛应用,核心作用是通过阀板的90度回转实现管路通断与流量调节,相比同通径闸阀、截止阀,结构长度更短,安装占用空间更小,启闭力矩更低,适合大口径管路的流体控制场景。从结构设计逻辑来看,整体采用分体式装配思路,阀体为带安装耳的一体式铸造结构,四个带通孔的安装耳沿阀体外圆周均布,安装时直接穿过双头螺柱与两端管路法兰锁紧,无需额外配置法兰连接件,安装边界可适配PN10、PN16压力等级的标准管路法兰,安装时需保证阀体密封面与管路法兰端面的同轴度偏差不超过1mm,避免密封压合不均导致的泄漏问题。阀杆采用分段式设计,与阀板通过扁位配合传递扭矩,避免了键连接带来的应力集中问题,阀杆与阀体接触位置设置有轴套与密封槽,可填充填料实现动密封,防止管路内流体沿阀杆间隙外漏。驱动端采用杠杆式手动执行结构,通过摇臂带动阀杆回转,相比手柄式直驱结构,增力比更高,操作人员可通过更小的作用力实现阀门启闭,同时摇臂的摆动角度可直观反馈阀板开度,方便现场操作人员快速判断阀门状态。阀板为圆盘式流线型结构,全开状态下阀板与管路轴线平行,流体阻力系数仅为0.2左右,对管路流态影响极小,压损远低于同通径截止阀;阀板边缘设置有密封压合面,与阀体内的密封座配合实现截断密封,密封座采用可更换结构,长期使用出现磨损后无需整体更换阀体,仅需拆卸阀板更换密封件即可恢复密封性能,大幅降低后期维护成本。整套模型的装配关系完全按照实际加工装配逻辑搭建,所有螺栓、螺母、密封垫片等紧固件均按实际选型尺寸建模,可直接用于装配干涉校验、安装工艺模拟,也可作为同类型阀门改型设计的基础参考框架,设计时充分考虑了加工工艺性,阀体、阀板等铸件均设置了合理的拔模斜度与壁厚过渡,避免铸造时出现缩孔、浇不足等缺陷,机加工面均预留了合理的加工余量,可直接对接生产工艺环节。
