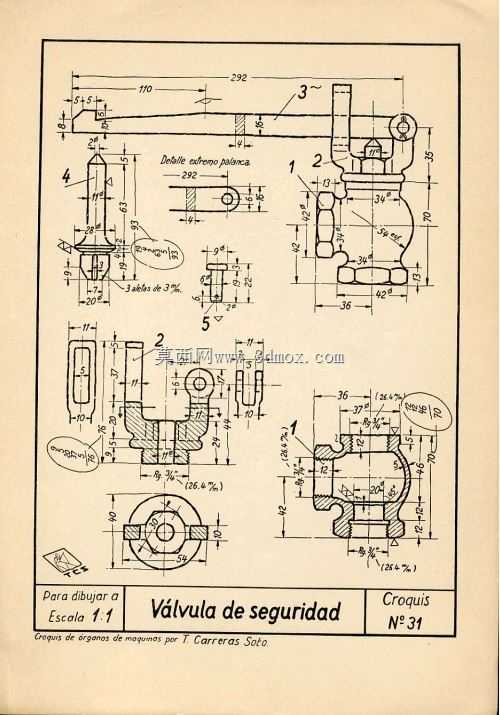

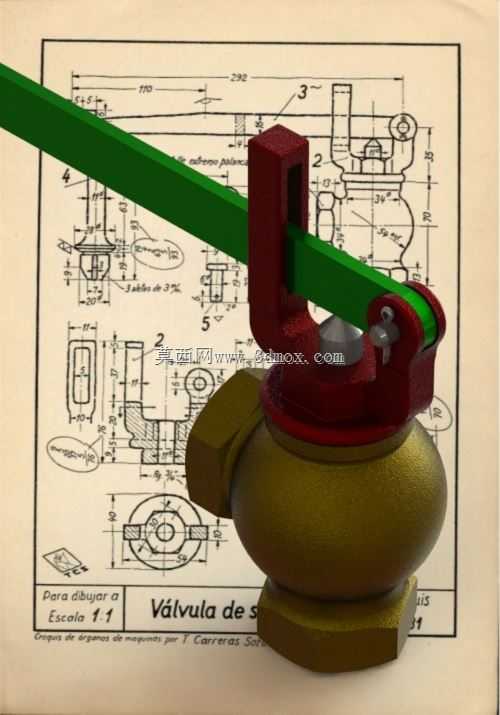

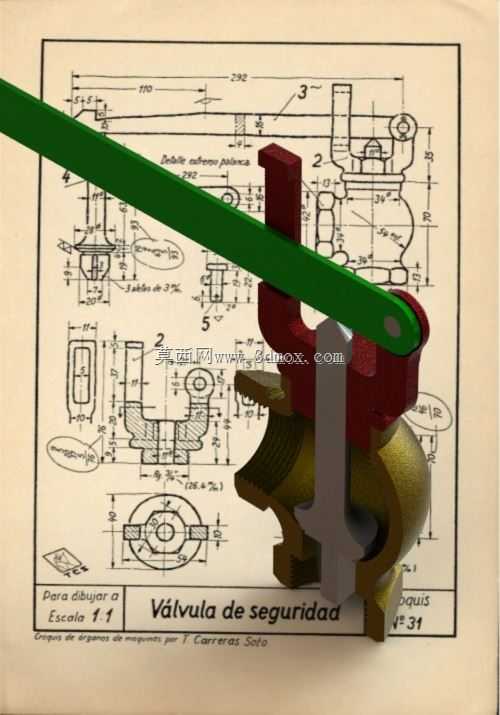

杠杆式安全泄压阀三维结构设计

这款杠杆式安全泄压阀主要应用于承压管路、小型压力容器的超压泄放场景，常见于蒸汽管路、低压流体输送系统、小型工业锅炉的配套保护环节，当系统内部压力超过设定阈值时，阀门自动开启泄放多余介质，压力回落至安全区间后自动回座密封，避免管路或容器因超压出现破裂、泄漏等安全事故。从结构设计来看，该阀采用重锤杠杆加载结构，通过杠杆放大重锤的重力作用在阀瓣上，实现密封压力的精准调节，相比弹簧式安全阀，该结构的加载力更稳定，不会因弹簧长期压缩出现力值衰减，适合对压力控制精度要求较高、启闭频次不高的常温低压流体工况。设计过程中优先考虑了密封副的对中精度，阀瓣与阀座采用锥面配合结构，加工时需保证密封面的圆度与粗糙度要求，避免出现密封面偏磨导致的内漏问题；杠杆与阀杆的连接部位采用铰接结构，预留了微小的摆动间隙，保证阀瓣启闭过程中可以自动对中，不会出现卡滞现象。阀体采用下进侧出的流道结构，入口端设置标准管螺纹连接位，可直接与对应通径的管路对接，出口端可接泄放管路将超压介质引导至安全排放区域，整体安装边界紧凑，不需要额外预留过大的操作空间，日常维护时仅需检查铰接部位的磨损情况、定期校验重锤位置对应的开启压力即可，不需要复杂的拆解维护。从尺寸边界来看，该阀的整体高度随杠杆长度与重锤配置调整，基础配置下整体高度不超过200mm，入口通径对应常规小通径管路规格，安装时需保证杠杆处于水平状态，重锤侧无遮挡物，避免影响杠杆的正常抬升动作，同时阀杆的运动行程经过严格核算，保证全开状态下的泄放面积满足系统最大超压泄放量要求，不会出现泄放能力不足导致的压力持续升高问题。流道设计时做了圆滑过渡处理，减少介质流经阀体时的阻力损失，同时避免介质中的杂质在流道拐角处堆积卡阻阀瓣运动，阀瓣导向部位设置了足够的配合长度，保证启闭过程中阀瓣不会出现歪斜，密封面全程贴合均匀。
