长条型42WLED驱动电源结构设计

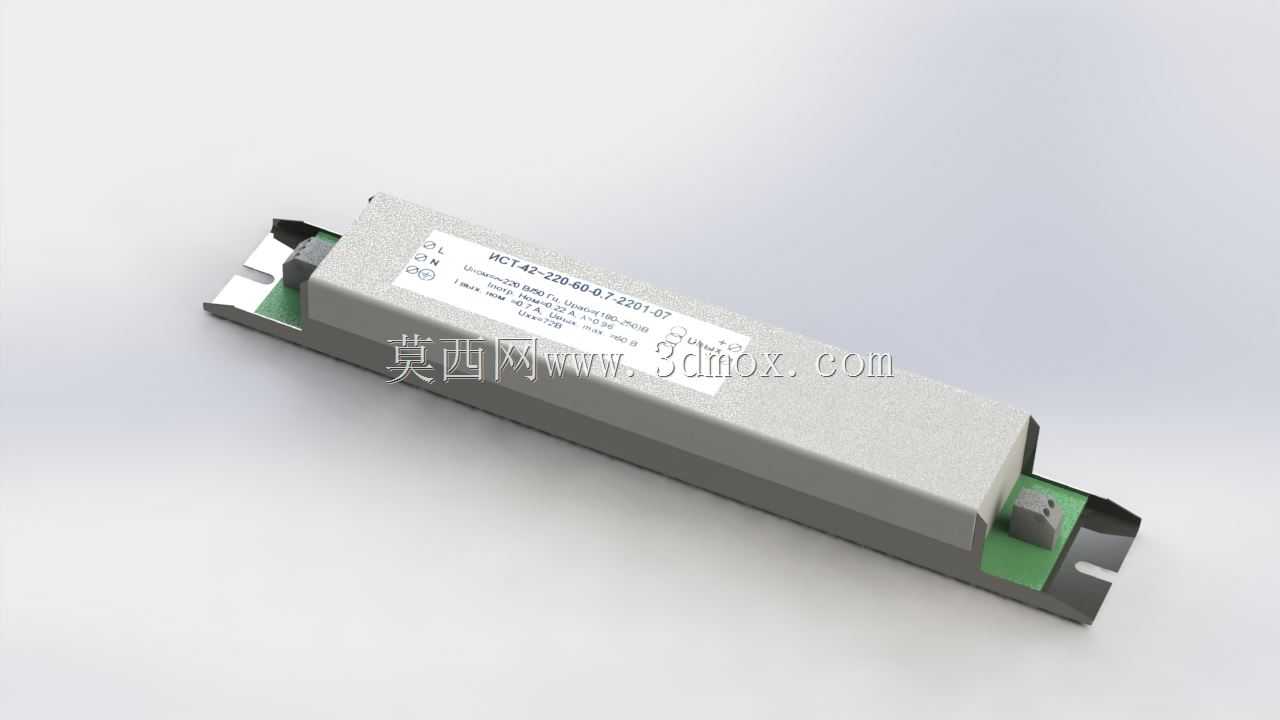

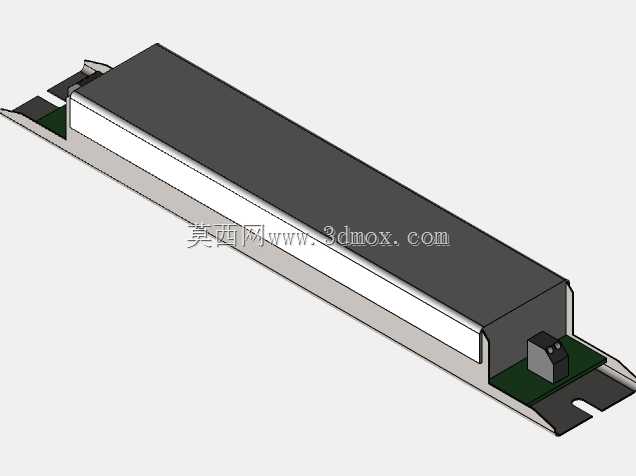

这款长条型42W规格的LED驱动装置，是室内外LED照明系统里的核心供电转换部件，日常在面板灯、线性灯条、嵌入式办公照明、户外长条洗墙灯这类产品的配套结构设计中经常用到，核心作用是把市电交流输入转换为适配LED灯组的恒定直流输出，避免电压波动造成灯珠光衰提前、亮度频闪甚至直接烧毁的问题。做结构设计的时候首先要匹配灯具的安装腔体，这款驱动采用窄长型的金属外壳布局，整体截面为小尺寸矩形，能塞进宽度有限的灯具铝型材腔体里，不会占用过多灯体内部的布线空间，外壳两端预留了带固定孔的金属安装耳，既可以用螺丝直接锁在灯具壳体的安装柱上，也能穿过扎带绑定在灯体内部的筋位上，适配不同灯具的安装固定需求。外壳选用拉伸铝材质，一方面能给内部的功率器件做被动散热，把MOS管、整流桥工作时产生的热量快速导到外壳散出，保证长时间满负载工作时内部元器件温度在额定范围内，另一方面金属外壳也能起到电磁屏蔽的作用，减少驱动工作时的高频干扰对外影响电网、对内干扰灯具控制信号。两端的出线位置做了防拉脱的结构设计，输入输出线从端盖的护线套穿出，能承受安装布线时的拉扯力，不会出现线芯扯断、内部焊点脱落的问题。设计时还考虑了安装边界的适配性，整体长度控制在常规长条灯具的腔体容纳范围内，外壳边角做了小倒角处理，塞装的时候不会刮破灯具内部的绝缘层或者导线外皮，端盖和壳体的配合缝隙做了均匀控制，既满足装配公差要求，也能阻挡日常使用环境里的灰尘、潮气进入壳体内部，适配普通室内和半户外的照明使用场景。内部的PCB布局顺着壳体长轴方向排布，功率器件贴装在靠近铝壳内壁的位置，通过导热垫和壳体接触降低热阻，输入端的保险、整流器件和输出端的滤波电容分区排布，减少高低压区域的信号干扰，保证输出电流的稳定性，让配套的LED灯组发光均匀无频闪。在做灯具配套选型的时候，只要安装腔体的长宽高尺寸大于这款驱动的外形边界，输出功率匹配42W的灯组负载，就可以直接适配使用，不用额外重新开模做驱动外壳，能缩短灯具产品的开发周期，减少结构设计的重复工作量。
