截角八面体钣金几何结构件

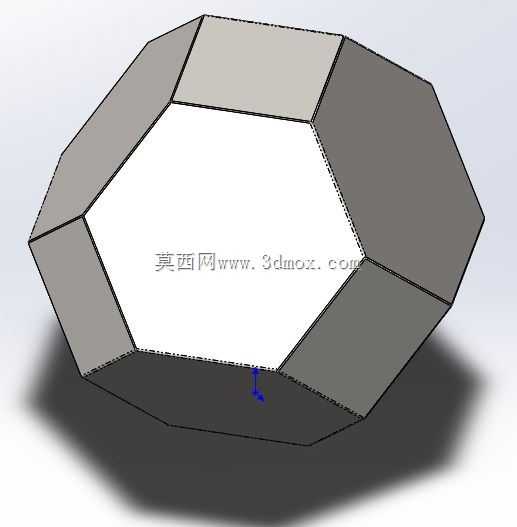

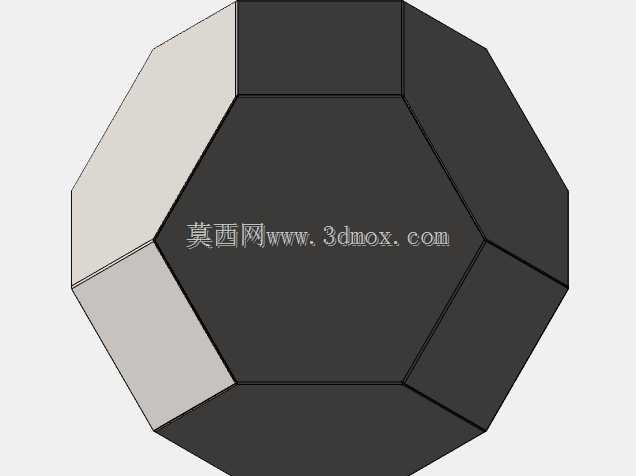

　　该截角八面体结构件属于空间几何类钣金成型构件，在工程领域常作为空间填充结构的基础单元应用于特种缓冲衬垫、模块化拼装工装的填充芯体、轻量化承载结构的内部支撑骨架场景，这类多面体结构具备空间无间隙堆叠的特性，在同等填充率下相比传统蜂窝结构拥有更优的各向同性力学表现，不会出现蜂窝结构单方向承载薄弱的问题。从结构设计逻辑来看，该构件是将正八面体的6个顶点沿特定平面截除后形成的阿基米德多面体，成型后共包含14个面，其中6个为原正八面体截切后残留的正方形面，8个为截切顶点后生成的正六边形面，所有相邻面的二面角数值统一，不存在应力集中的锐角棱边，非常适合采用钣金折弯拼接工艺加工。在实际建模过程中，首先需要确定基础正八面体的棱长参数，

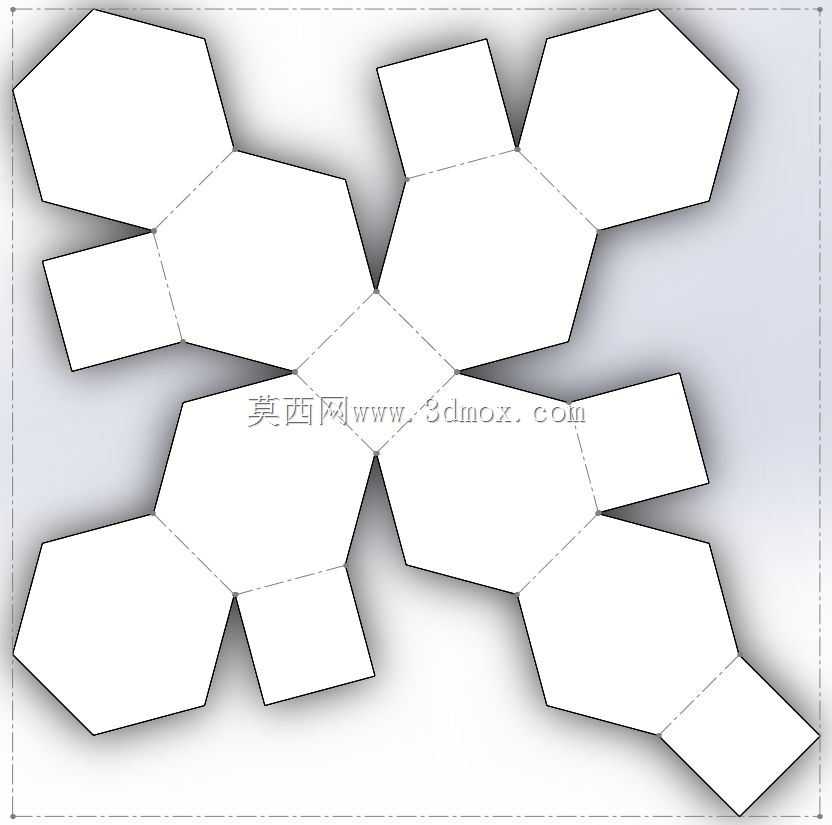

　　再根据截切深度计算每个截平面与原棱边的交点坐标，确保截切后所有正方形面的边长与正六边形面的边长完全相等，这样才能保证后续拼接时相邻构件的面可以完全贴合，不会出现装配间隙。钣金加工时需要先将所有面展开为平面下料图形，预留折弯工艺缺口与拼接焊边，折弯过程中需要严格控制每个折弯边的角度，由于所有相邻面的二面角一致，折弯工序可以采用同一套角度工装完成，不需要频繁调整折弯机参数，能够有效提升批量加工的效率。从安装边界来看，该结构件的外接球直径与内切球直径存在固定比例关系，在作为填充单元使用时，可以根据目标填充空间的容积直接计算所需的构件数量，不需要额外做适配性结构修改；如果作为独立承载构件使用，可在任意一个正方形面或六边形面上开设安装孔，

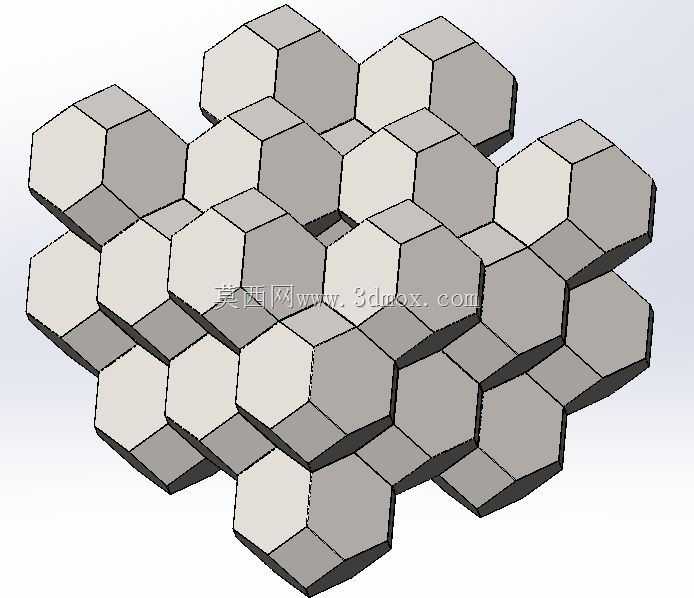

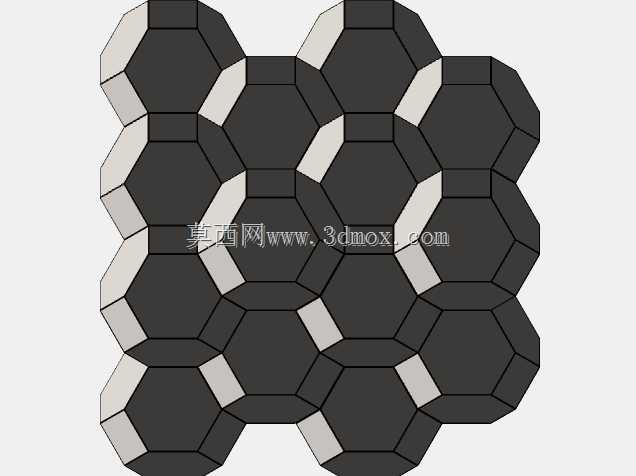

　　由于结构对称性，任意面作为安装基准面时的整体受力状态完全一致，不需要额外做受力方向校核。这类几何结构件在实际使用中还可以根据承载需求调整钣金板材的厚度，当用于缓冲场景时可选用0.5-1mm的薄钣金，通过结构自身的微变形吸收冲击能量；当用于承载支撑场景时可选用2-3mm的厚钣金，配合面间的焊接固定形成整体刚性支撑结构。建模过程中需要注意所有棱边的倒钝处理，避免钣金加工后出现锐边划伤装配人员，同时所有拼接焊缝需设置在内侧，保证外表面的平整性，若用于外观场景还可对外表面做喷砂或阳极氧化处理，提升表面质感与耐腐蚀性。在空间堆叠使用时，相邻构件的正方形面与正方形面对齐贴合，六边形面与六边形面对齐贴合，可通过点焊、

　　铆接或者卡扣结构实现相邻构件的快速连接，拼装完成后的整体结构不存在受力薄弱层，能够承受来自任意方向的载荷，相比传统的方形填充块，该结构的整体重量可降低30%以上，同时拥有更优的通风、走线空间，适合在有减重需求、同时需要预留管线通道的设备内部使用。
