车辆防滚架焊接定位工装夹具结构

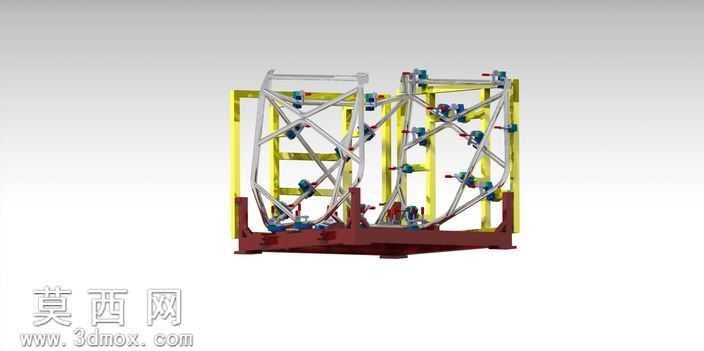

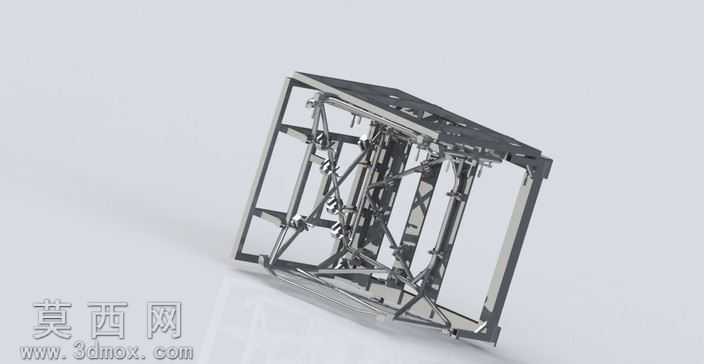

本作品为车辆防滚架焊接工序专用的定位夹紧工装，整体采用框架式主体结构设计，在三维建模过程中优先遵循焊接工装的定位基准原则，以方管型材搭建工装的主承载基座，保证整体结构的刚性与抗形变能力，避免焊接作业过程中工装受力偏移影响工件成型精度。建模阶段对所有定位支撑块、快速夹紧单元的安装位做了参数化约束，可适配防滚架多根管材的空间角度定位需求，每一处定位型面都匹配防滚架管材的外径轮廓，确保管材放置后无多余窜动间隙，从源头控制焊接过程中的工件变形量。渲染表现上采用金属哑光材质模拟工装实际加工后的钢材表面质感，对夹紧机构的活动关节处做了结构细节的清晰呈现，直观展示各夹紧单元的开合行程与压紧作用点，所有型材的拼接焊缝位置在模型中做了符合实际加工工艺的细节处理，还原工装真实的生产制造状态。设计思路围绕防滚架焊接的工序痛点展开，防滚架作为多管材空间拼接的构件，手工定位极易出现角度偏差、对接错位的问题，本工装通过多点位的固定定位与可调夹紧配合，将防滚架的每一段管材都限定在预设的空间坐标位置，操作人员无需反复测量核对尺寸，只需将管材依次放置到对应定位槽内，扳动夹紧件即可完成工件装夹，大幅降低焊接作业的对位难度，同时有效减少焊接热变形带来的整体尺寸超差问题。模型中对工装的底部安装基准面做了平整化处理，可直接固定在焊接工作平台上使用，各夹紧单元采用模块化设计，后期若适配同类型不同尺寸的防滚架焊接需求，只需更换对应位置的定位块即可完成工装调整，具备一定的通用适配能力，整体结构无冗余设计，所有构件都服务于工件定位、夹紧、焊接避让的核心功能，焊接作业的焊枪操作空间在建模时做了充分预留，不会出现工装结构遮挡焊缝影响焊接操作的问题。
