约翰起重机轴用单端面机械密封结构

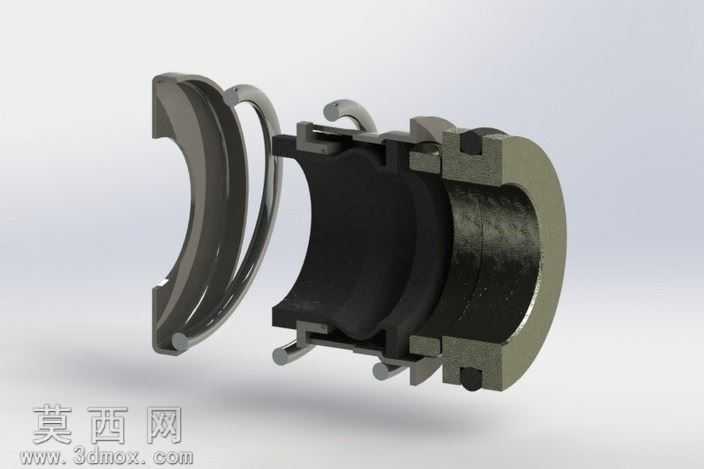

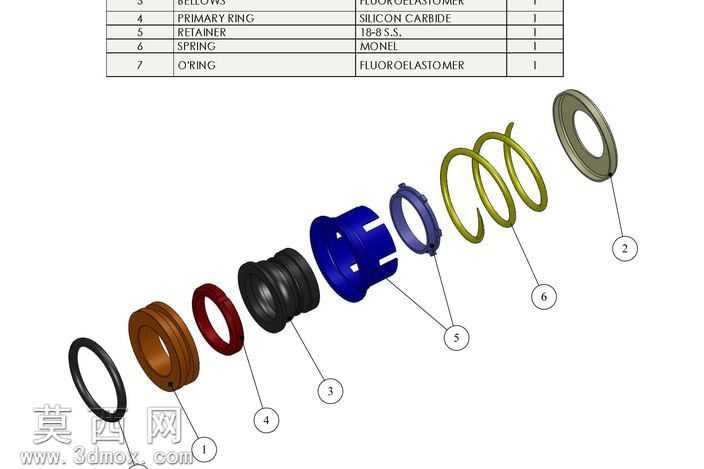

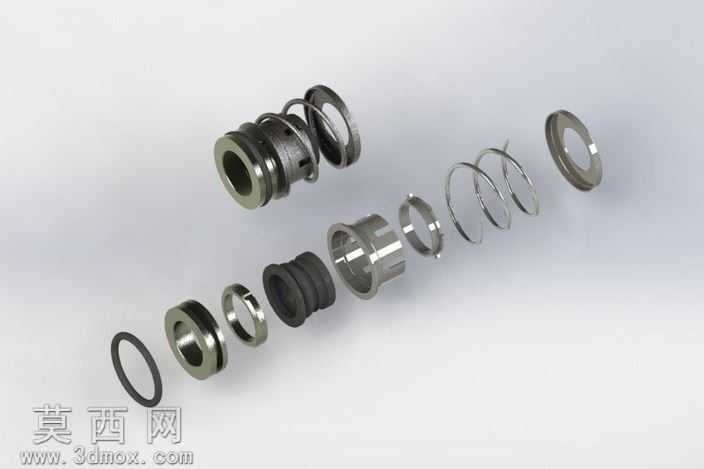

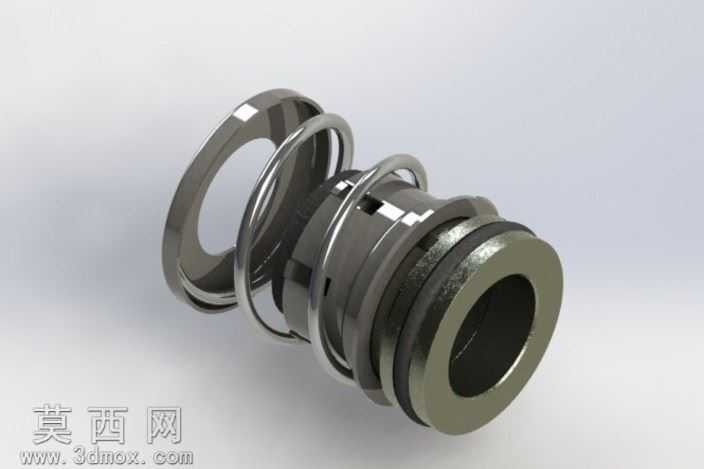

本模型为约翰型起重机配套轴用机械密封组件，采用三维建模软件完成全参数化结构搭建，完整还原单端面机械密封的全部装配组成，建模过程中严格遵循机械密封设计规范，对各零件的配合公差、装配关系进行精准还原，确保模型可直接用于装配干涉校验、结构原理演示场景。模型整体采用爆炸视图形式呈现，清晰展示各组成零件的装配顺序与位置关系，从轴向装配端依次排布有动环组件、静环组件、补偿弹簧、传动套、辅助密封圈、定位挡圈等核心零件，每个零件的几何特征都经过精细化建模：动环与静环的密封端面做了平面度特征的细节处理，贴合面的倒角、粗糙度对应结构都做了特征还原；补偿弹簧采用螺旋扫描特征建模，精准还原弹簧的螺距、线径、有效圈数参数，确保弹簧的压缩行程与实际产品的补偿量匹配；传动套上的传动销、卡槽结构完整还原，可清晰展示扭矩传递的结构逻辑；辅助O型密封圈采用弹性体特征建模，还原密封圈安装后的压缩形变状态，体现密封的径向抱紧密封原理。材质渲染阶段针对不同零件的材质特性做了对应材质球配置：动环静环采用硬质合金材质，赋予高反光金属陶瓷质感，还原密封端面的高光耐磨特性；弹簧与金属结构件采用不锈钢材质，调整金属粗糙度与反射参数，体现金属加工件的哑光金属质感；橡胶密封圈赋予黑色弹性橡胶材质，调整漫反射与凹凸纹理，还原橡胶件的哑光磨砂质感；传动套等结构钢零件做了发蓝处理的材质效果，区分不同金属零件的表面处理差异。设计思路上围绕0.875英寸轴径的安装尺寸展开，整体结构为内置式单端面非平衡型密封，依靠弹簧提供初始预紧力，工作时介质压力与弹簧力共同作用在密封端面上，保证动环静环的紧密贴合，实现旋转轴与固定腔体之间的动密封，阻断起重设备液压或润滑介质的泄漏路径，同时阻挡外界杂质进入设备腔体。模型装配逻辑清晰，所有零件保留完整的建模参数树，可根据不同轴径、工况参数快速修改尺寸生成适配的密封结构，可用于起重设备密封系统的教学演示、维修拆解培训、新产品结构优化参考，爆炸视图的呈现形式也能帮助初学者快速理解机械密封的工作原理与各零件的功能作用，避免装配过程中出现零件错装、漏装的问题。
