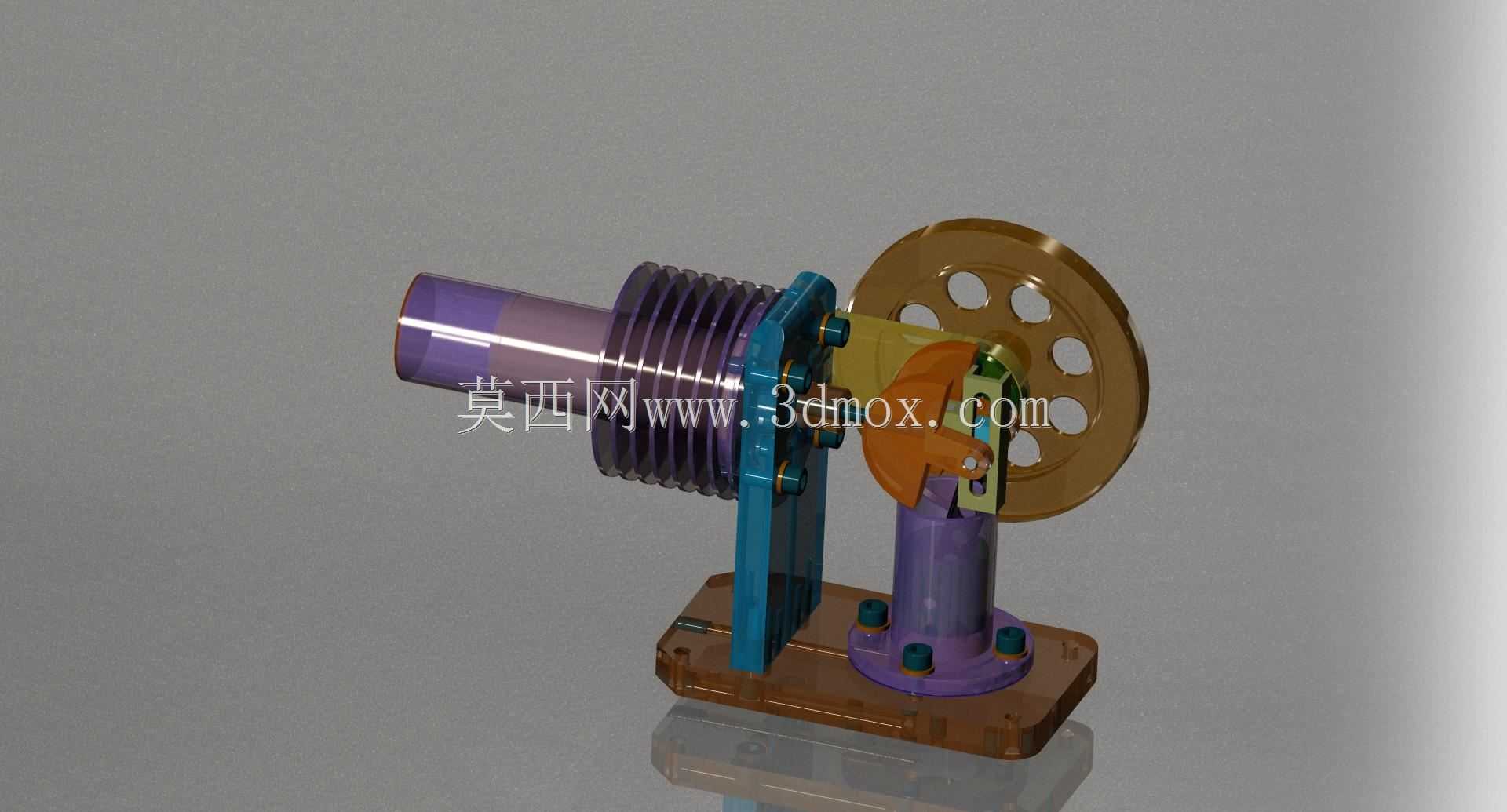

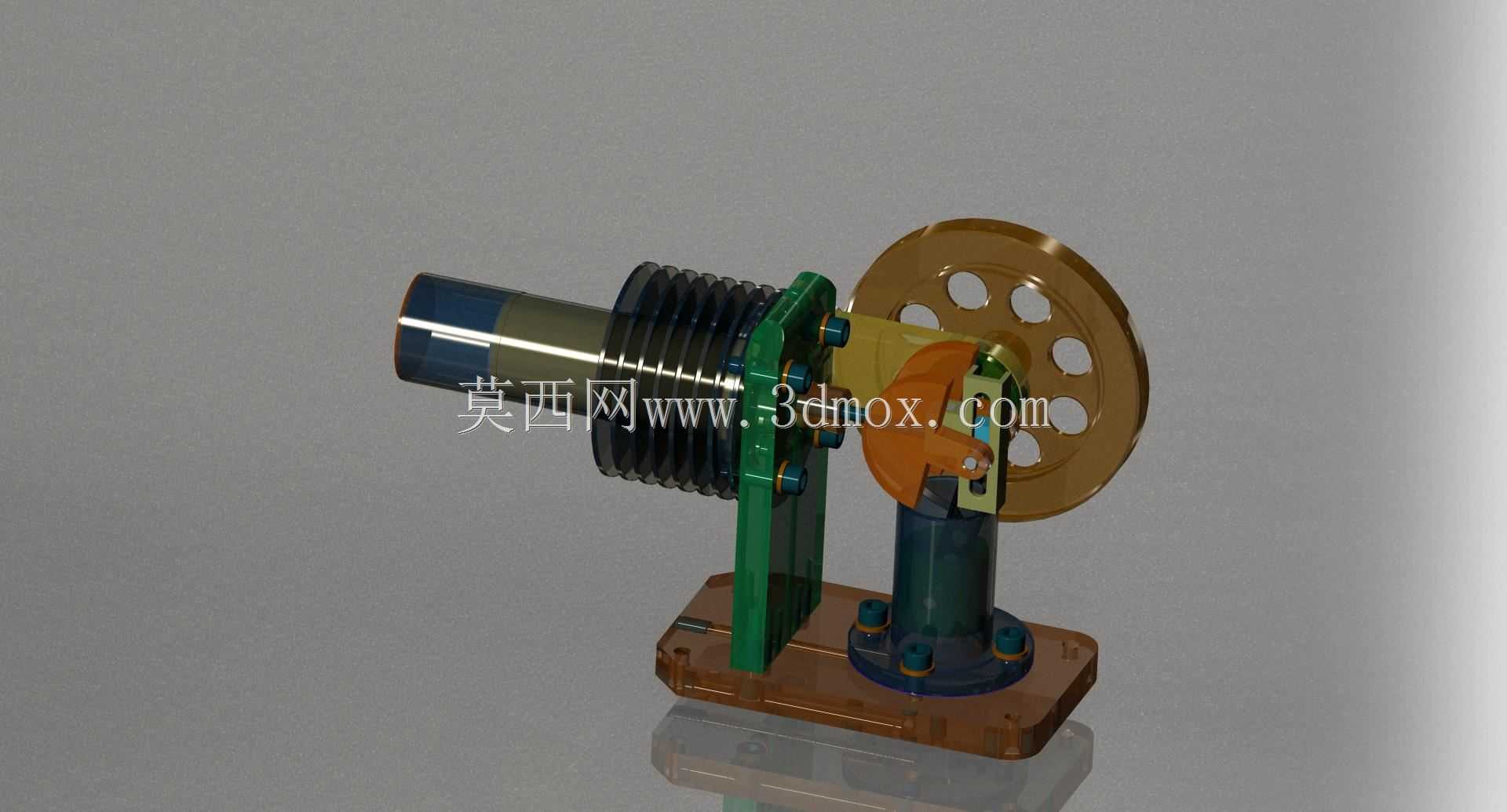

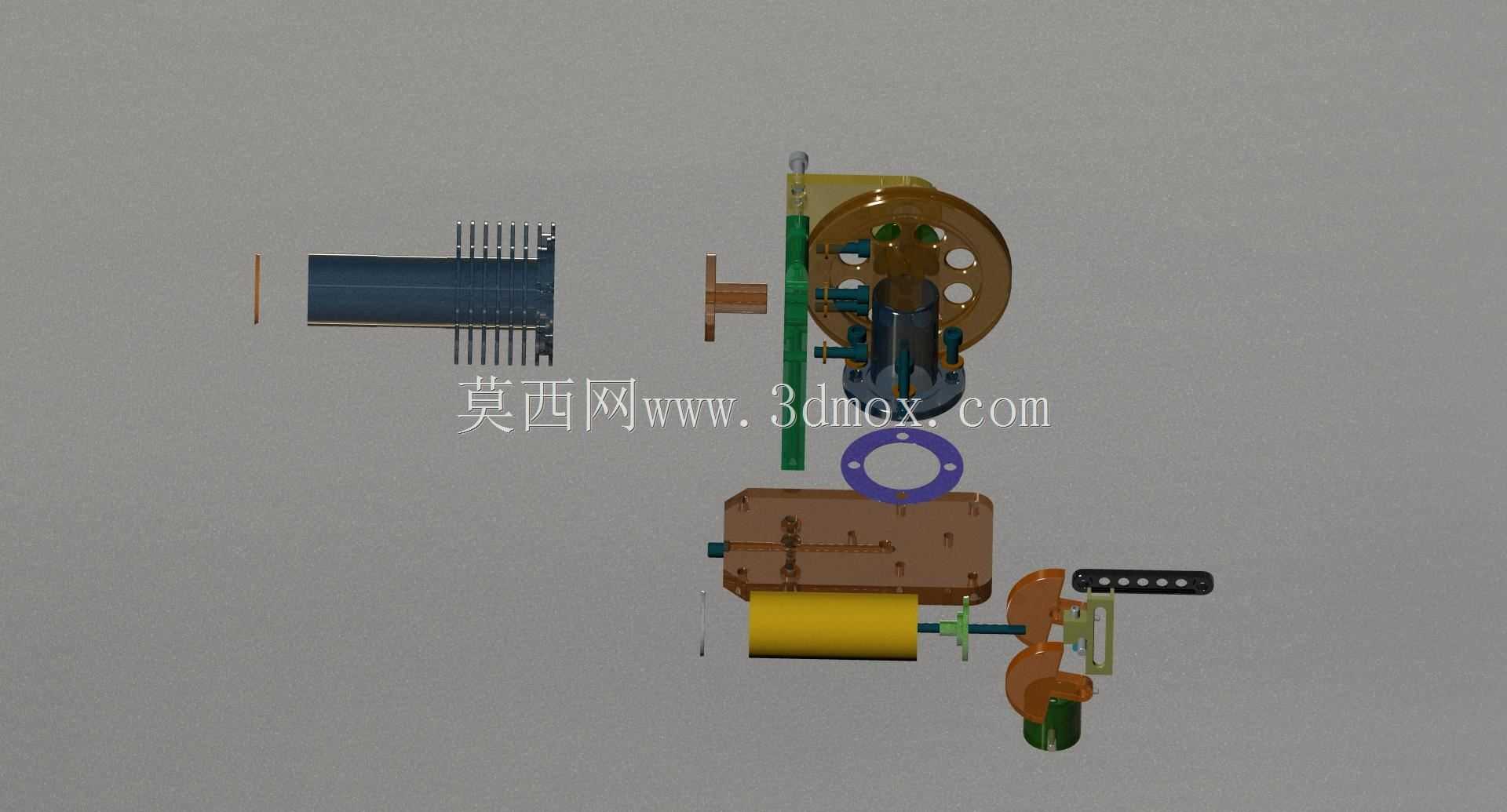

斯特林循环动力机构结构展示

这套动力机构属于外燃式循环动力的原理验证结构，可用于教学演示场景下的热功转换过程展示，也能作为小型动力输出单元适配低负载的实验台架、科普展品的动力模块。整套结构采用立式布局，底部为一体式安装基座，基座上预留四个对称分布的安装孔位，可直接通过螺栓固定在水平安装台面上，安装边界的长宽尺寸控制在紧凑范围内，适配桌面级实验台的安装空间，不会占用过多台架操作区域。

结构核心的动力转换部分采用活塞-曲柄连杆传动方案，缸体部分设置了散热鳍片结构，可在循环运行过程中快速导出缸壁热量，避免持续运行导致的缸体温度过高，保障循环过程的工质状态稳定。与曲柄同轴安装的大直径飞轮承担储能稳速作用，飞轮上开设的多个均匀减重孔，在保证转动惯量满足运行需求的前提下，降低了整体转动惯量的冗余，也减少了飞轮自身的重量负载，让启动过程更顺畅。

设计过程中优先考虑了运动部件的无干涉运行，曲柄的回转半径、连杆长度与活塞行程做了匹配校核，确保活塞在缸体内的往复运动全程无卡滞，连杆与曲柄销、活塞销的连接位置都预留了足够的装配间隙，同时设置了限位结构避免运行过程中出现窜动。立式支撑结构采用双侧立板固定的形式，将缸体、曲轴轴承座都集成固定在立板上，保证各运动部件的同轴度精度，减少运行过程中的振动偏移。

从实际应用角度看，这套结构既可以单独作为热机原理的教学演示载体，直观展示热能转换为旋转机械能的完整过程，也能通过飞轮端的输出轴连接小型发电机、微型负载装置，实现小功率的动力输出。各零部件的结构都做了工艺适配，基座、立板类零件可采用铣削加工成型，飞轮、曲柄类回转零件可通过车削加工完成，活塞、连杆类零件的结构简单，加工难度低，适合小批量制作或者个人DIY复刻。安装时仅需要保证基座的水平度，确认各运动副的润滑到位，即可顺畅运行，后期维护仅需要定期检查连接螺栓的紧固状态、运动副的磨损情况，维护成本极低。
