单缸动力单元概念结构三维设计

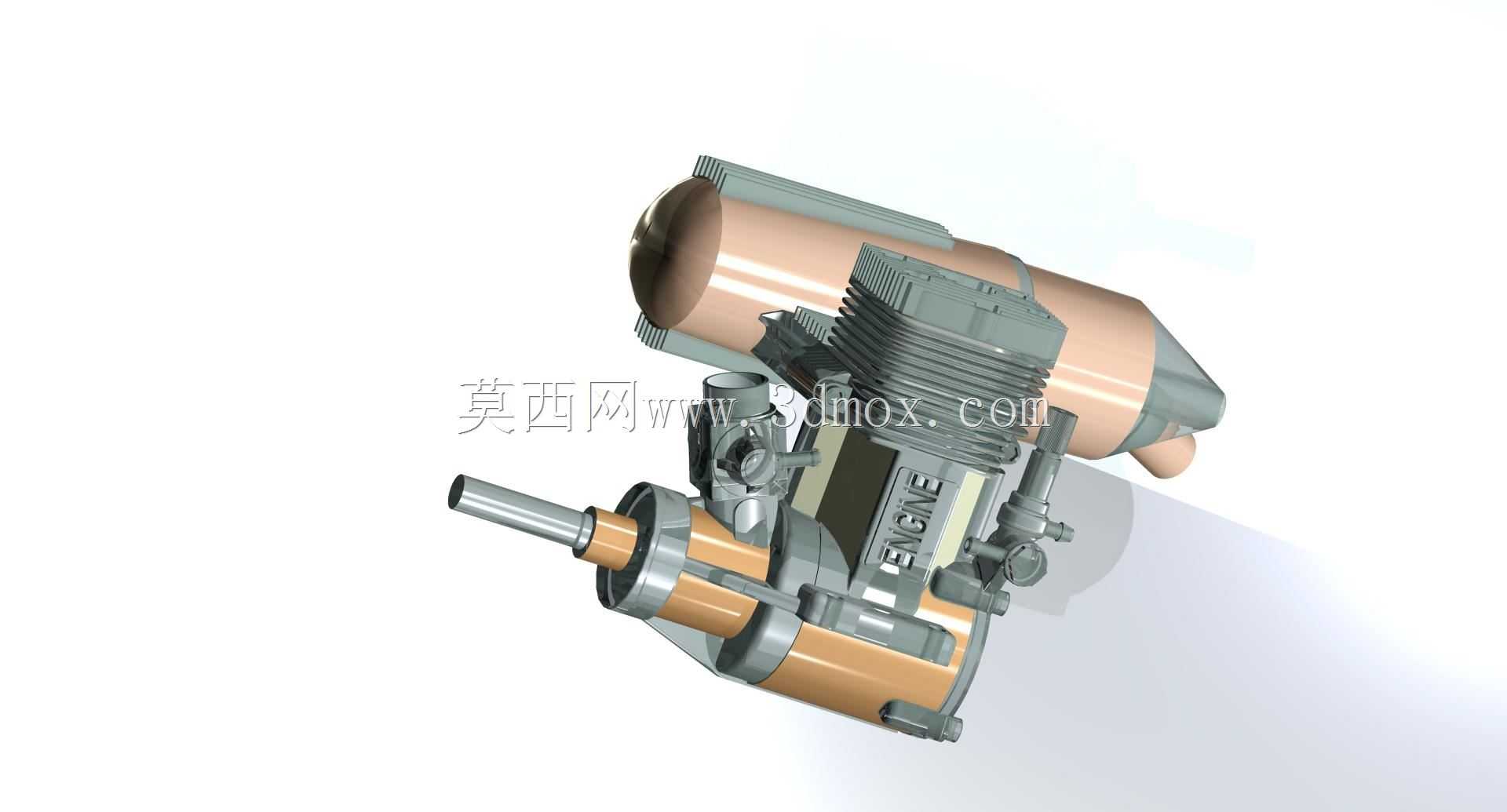

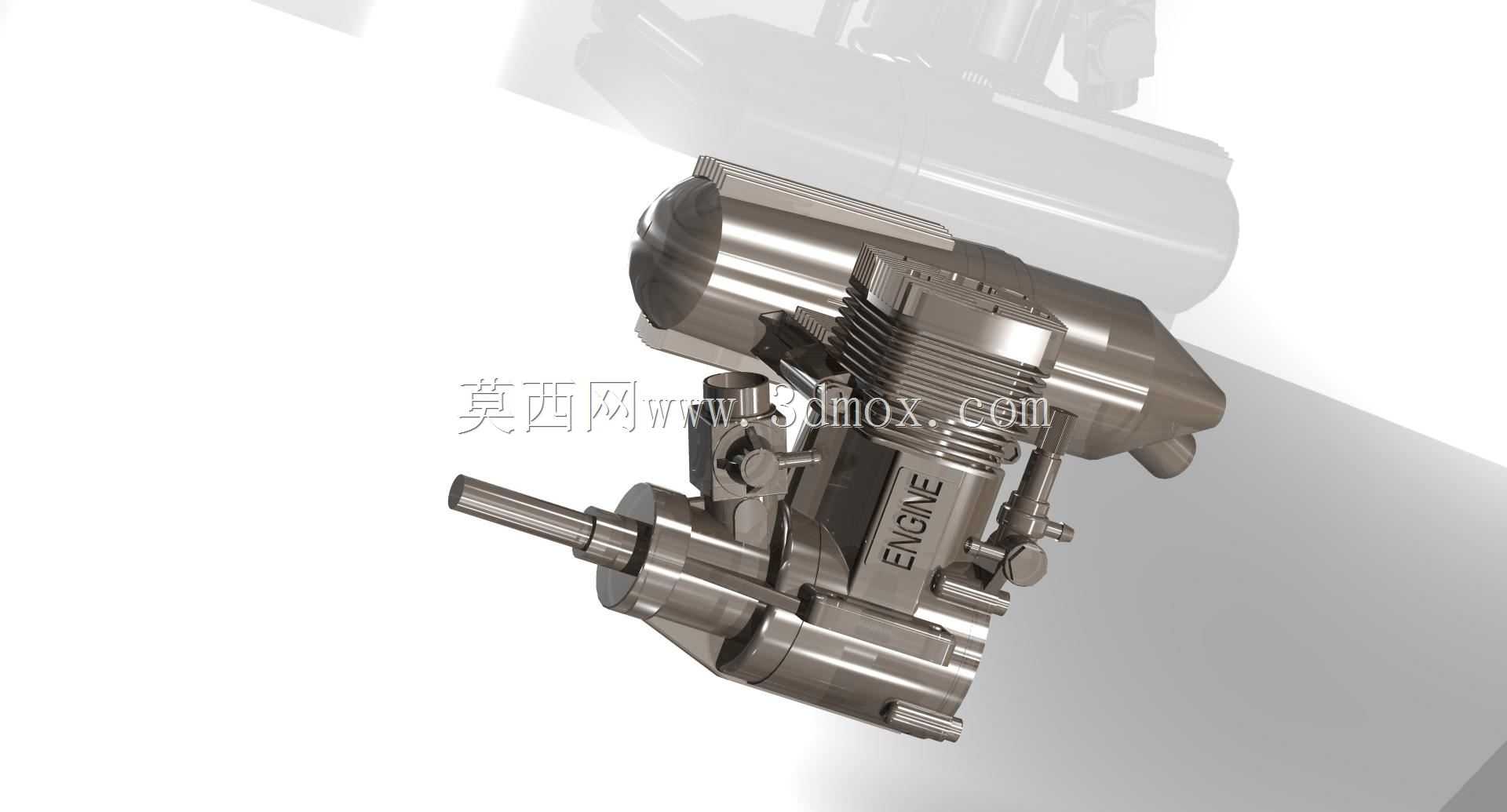

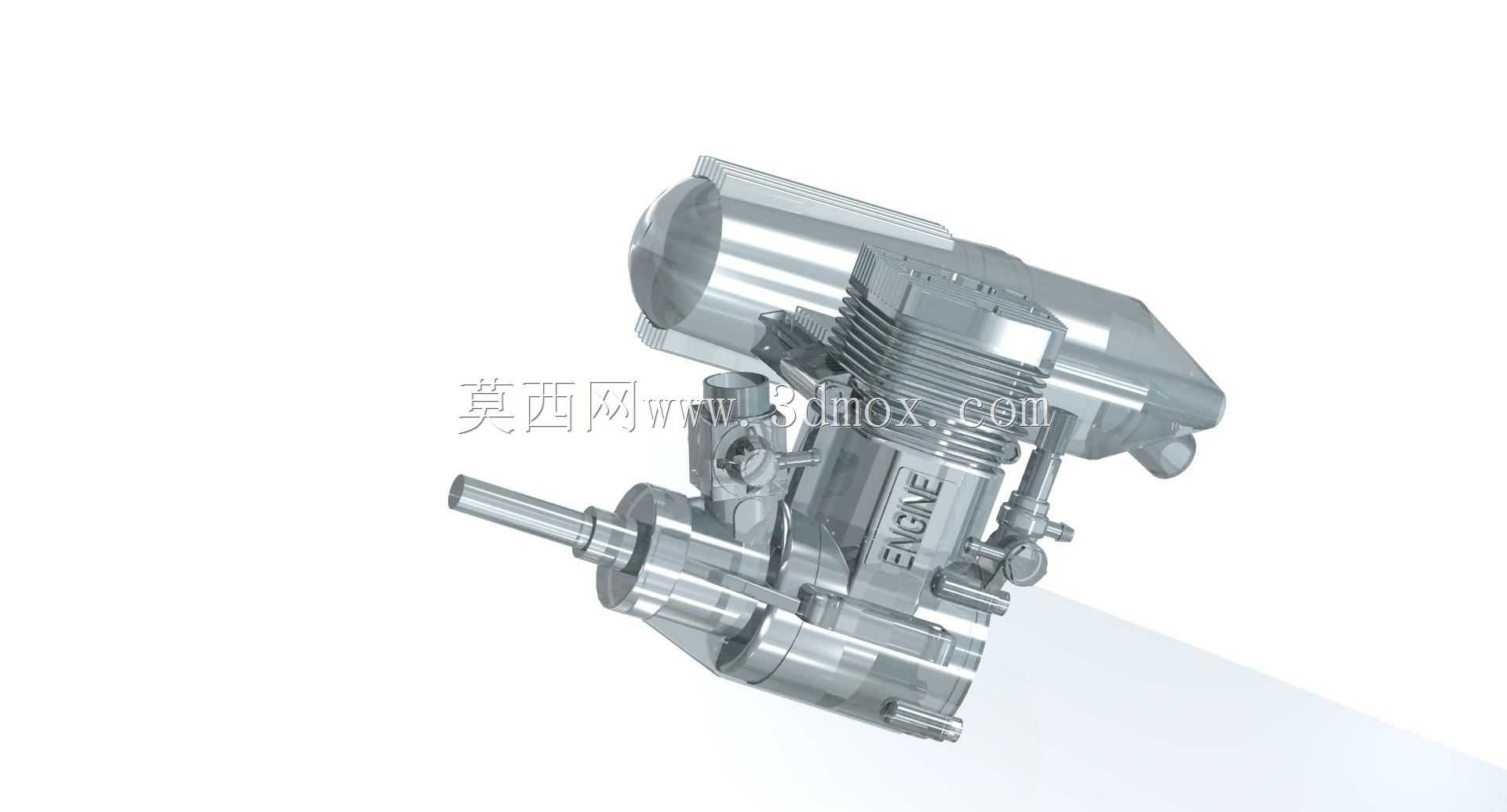

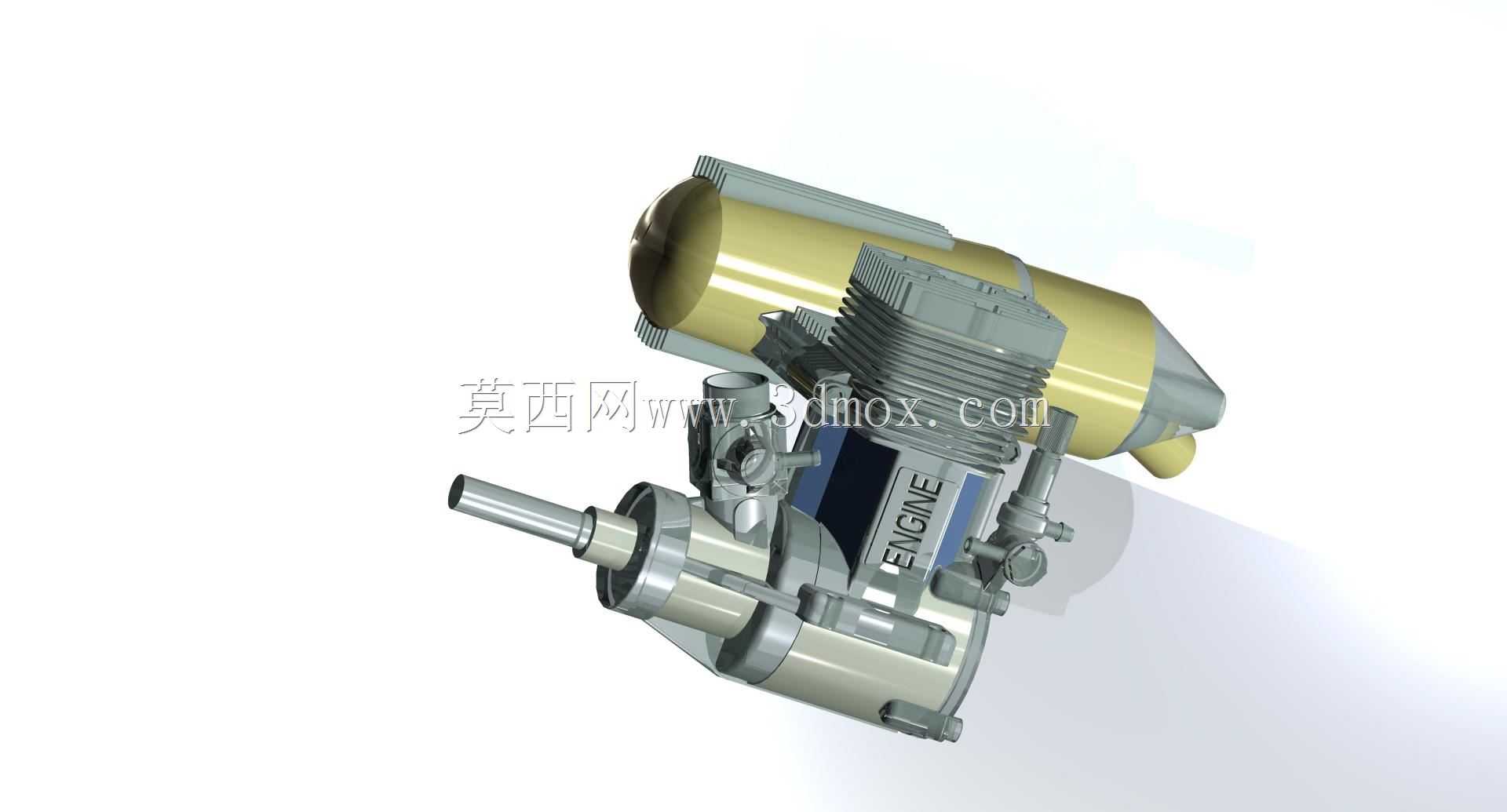

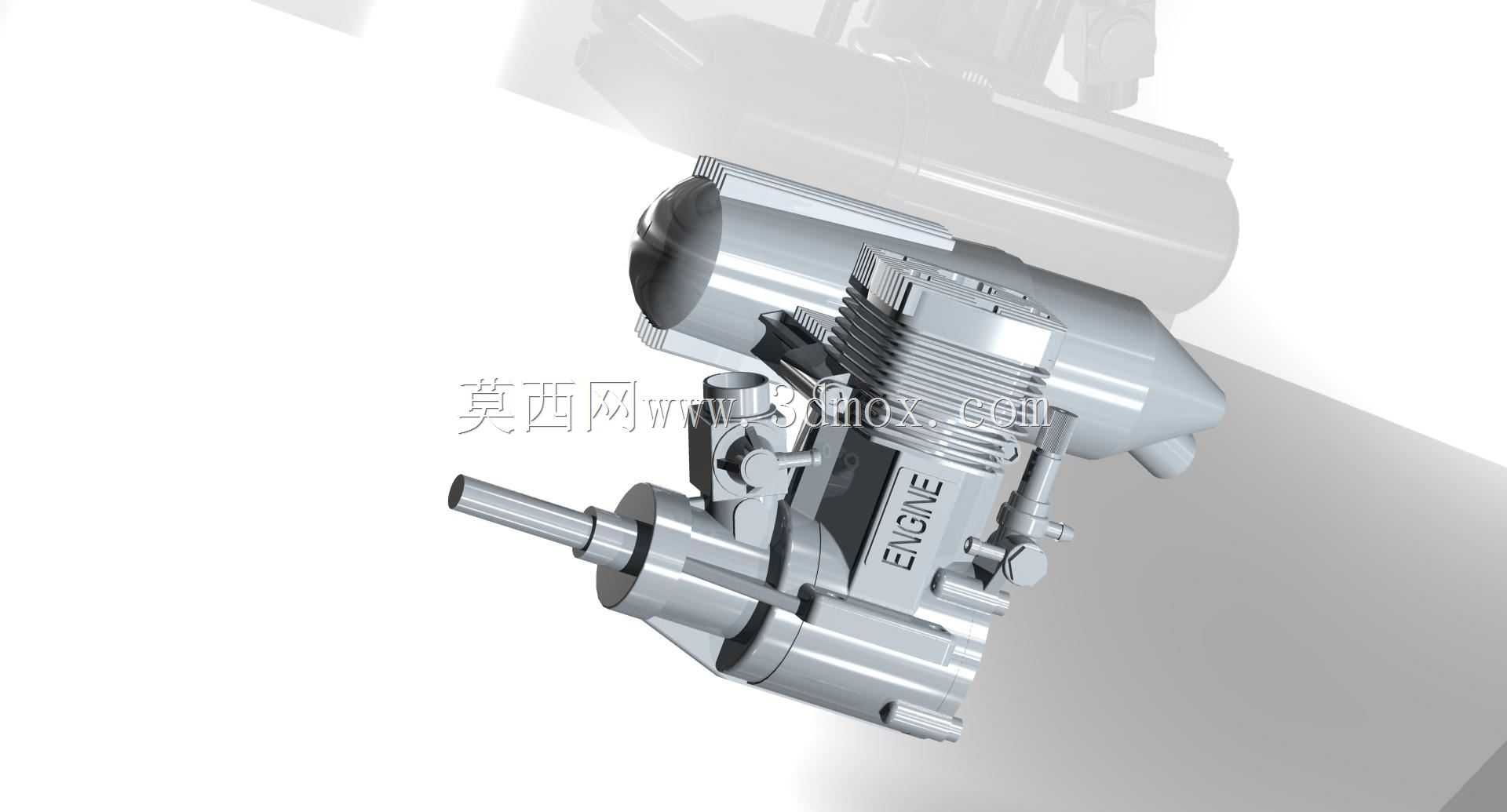

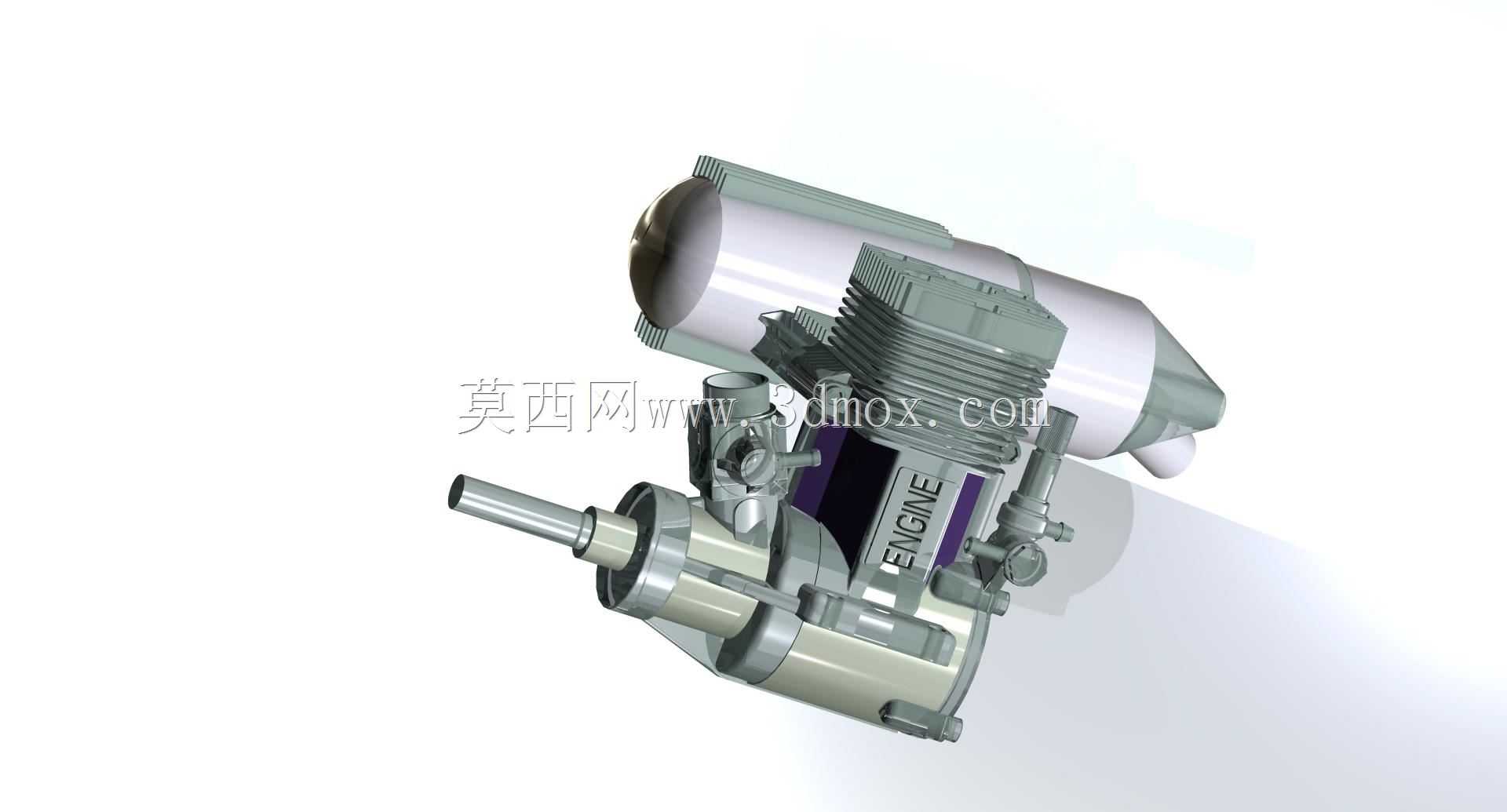

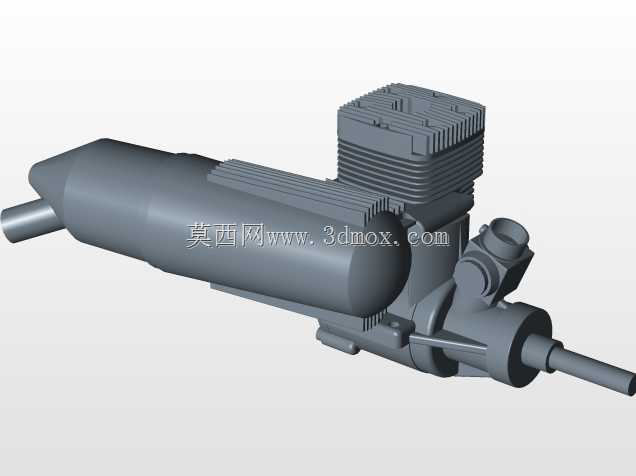

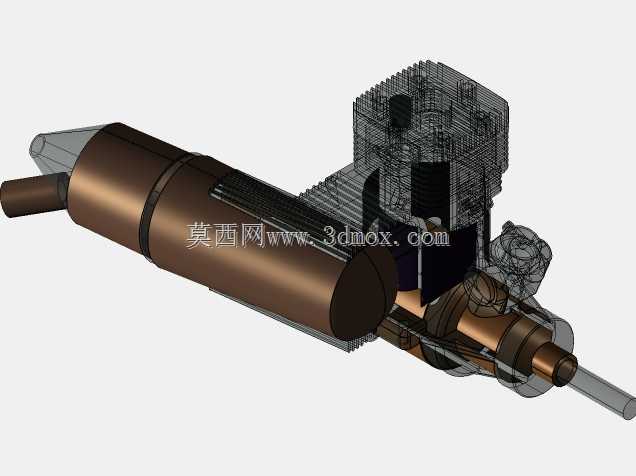

这款概念动力结构的设计，最初是面向小型航模、便携动力工具这类对动力密度、安装空间有严苛要求的应用场景做的方案推演，做结构设计的时候没有直接照搬现有量产单缸机的成熟布局，而是把散热结构、储压腔体、输出轴的同轴度做了整合优化。从实际使用场景来看，这类小排量动力单元常被用在15-25kg级的固定翼航模、小型便携发电机组、手持式园林动力工具上，需要在有限的安装边界内，平衡动力输出效率、散热能力与整机重量。设计过程中优先梳理了动力传递的路径：输出轴从缸体前端延伸，采用阶梯轴结构预留了联轴器、桨夹的安装位，轴肩位置做了定位基准面，方便装配时快速找正同轴度，避免运转时出现径向跳动带来的振动损耗。缸体部分的散热鳍片采用等间距阵列布局，鳍片厚度与间距的比例经过热传导仿真校核，能在自然风冷的工况下，保证持续高负荷运转时缸体温度维持在密封件耐受范围内，不会因为过热导致活塞环密封失效。两侧的圆柱形腔体整合了燃油存储与排气消声的功能，腔体与缸体的连接位置采用圆弧过渡结构，既减少了应力集中点，也让整机的外轮廓更规整，方便在设备舱内做固定安装，安装时只需要预留缸体底部两个定位螺孔的安装空间，不需要额外做复杂的固定支架。活塞与连杆的结构做了轻量化处理，在保证结构强度的前提下挖去了非受力区域的冗余材料，降低往复运动的惯性力，减少运转时的振动传递到安装基座上。整个结构采用参数化建模逻辑，后续如果需要调整排量、输出轴长度、安装孔位尺寸，只需要修改对应参数就能快速生成新的方案，不需要重新绘制每个零件，能大幅缩短同系列不同规格动力单元的开发周期。做结构校核的时候，重点关注了缸体与储压腔体连接位置的壁厚，在保证耐压能力的前提下尽可能压缩壁厚尺寸，控制整机重量，同时输出轴的支撑位置预留了轴承安装位，能适配标准件深沟球轴承，降低后续量产时的零件采购成本。整机的外轮廓没有突出的尖锐结构，所有棱边都做了圆角处理，既避免装配时划伤操作人员，也能减少空气阻力，适配航模这类对气动外形有要求的使用场景。
