卧式插板直插式DC电源接插件结构

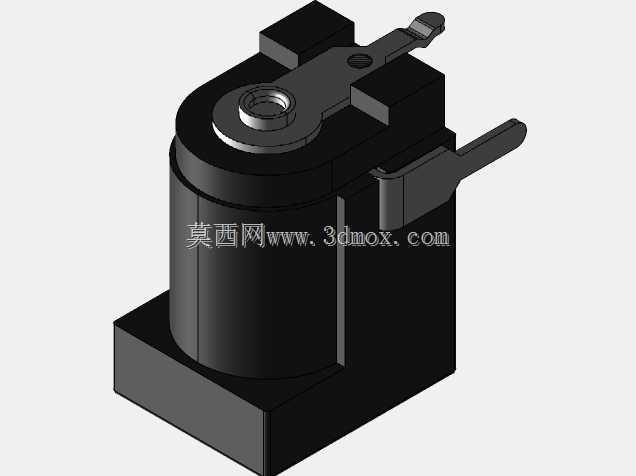

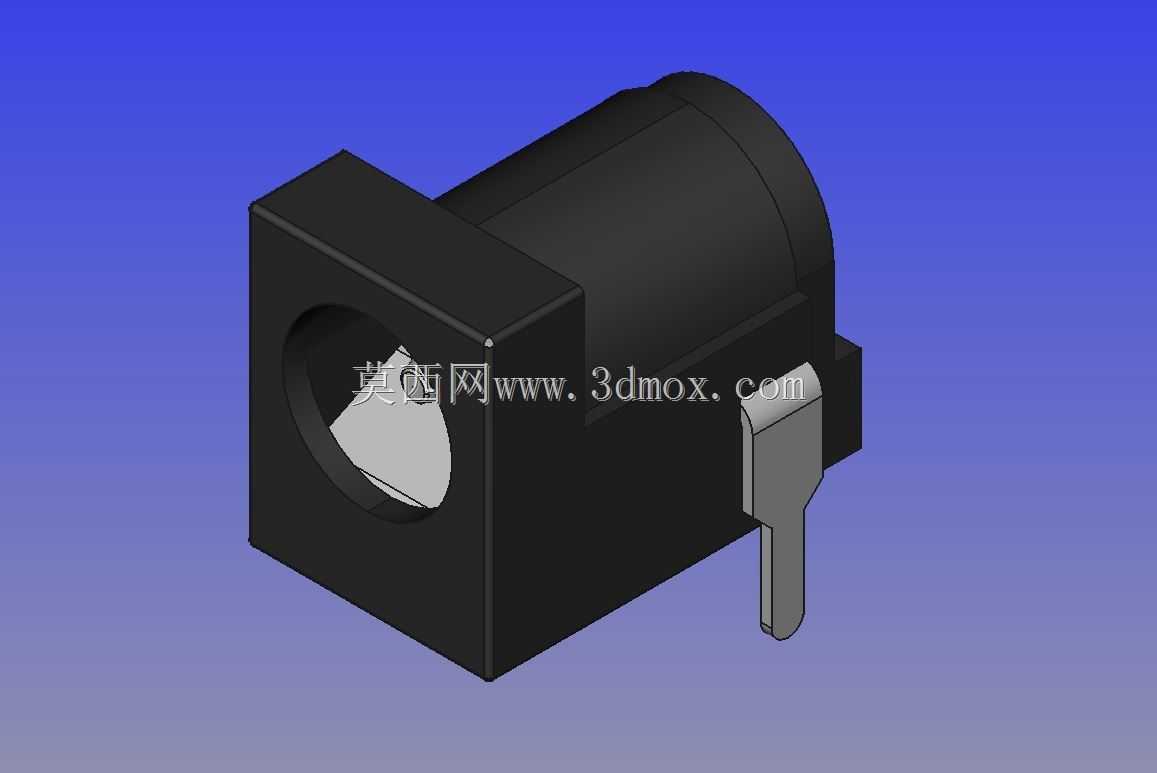

这类板载直流电源插座常见于各类小功率消费电子、工业控制板卡的供电输入端口，是外接低压直流电源与板载电路的物理连接载体，日常接触的小型路由器、开发板、手持检测设备、桌面小型外设上，大多能见到同结构接插件的身影。从结构设计来看，这款插座采用带固定耳的卧式安装形态，主体为绝缘耐温的工程塑料塑压成型，前端的方形法兰边预留两个安装定位缺口，刚好可以卡在PCB板对应的开孔位置，过波峰焊时不会出现浮高偏移，插脚的伸出长度与焊盘尺寸做了匹配设计，插装后引脚与板面保持垂直，焊接后能承受一定的插拔外力不会出现焊盘脱落。插座内部的接触件采用弹性铜材冲压成型，中心插针适配2.1/2.5mm规格的直流公头，外层的接地弹片做了多触点环抱设计，公头插入后能保持稳定的接触压力，不会因为设备轻微晃动出现供电断续的问题，侧边伸出的固定引脚除了接地导通之外，还能额外分担插拔时的侧向受力，提升接口的整体使用寿命。做PCB封装设计时需要注意，插座本体的下方要预留足够的净空区域，不能布置过高的贴片元件，避免插座安装后与元件产生干涉，法兰边的定位柱要对应板上的非金属化定位孔，安装时先将定位柱卡入孔位再调整引脚位置，能大幅提升插件工序的装配效率。接口的插拔方向平行于PCB板面，相比立式安装的同规格插座，卧式结构能降低设备整体的竖向高度，适合对机身厚度有要求的薄型设备设计，同时插拔时的受力方向平行于板面，不会对PCB产生垂直方向的撬力，减少薄型板材受外力出现变形开裂的风险。接触件的表面做了镀镍处理，既能提升抗氧化能力，长期在常规温湿度环境下使用不会出现接触电阻升高的问题，也能降低公头插拔时的磨损量，常规使用场景下能满足上千次的插拔寿命要求。塑壳的选材考虑了焊接时的高温耐受，过波峰焊的260度高温环境下不会出现形变、起泡问题，也不会释放挥发性物质影响车间生产环境。
