可调节式重载设备安装固定支撑座

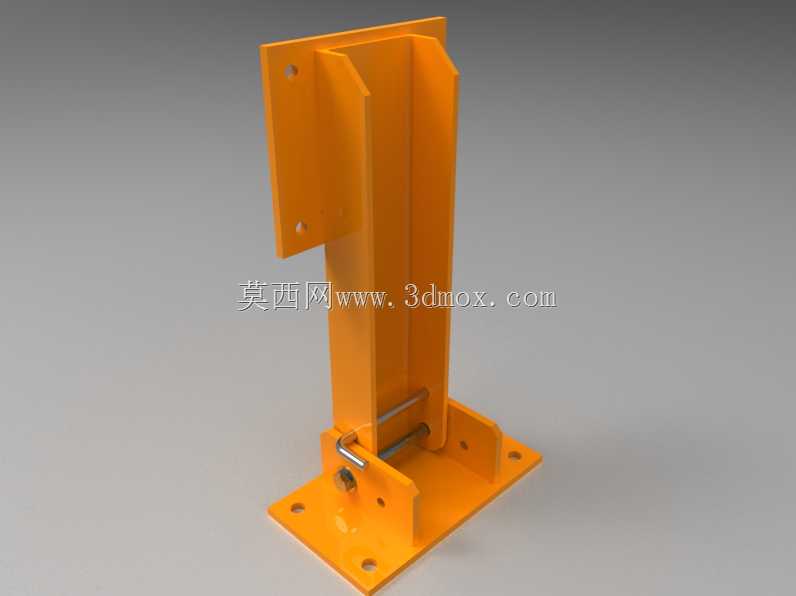

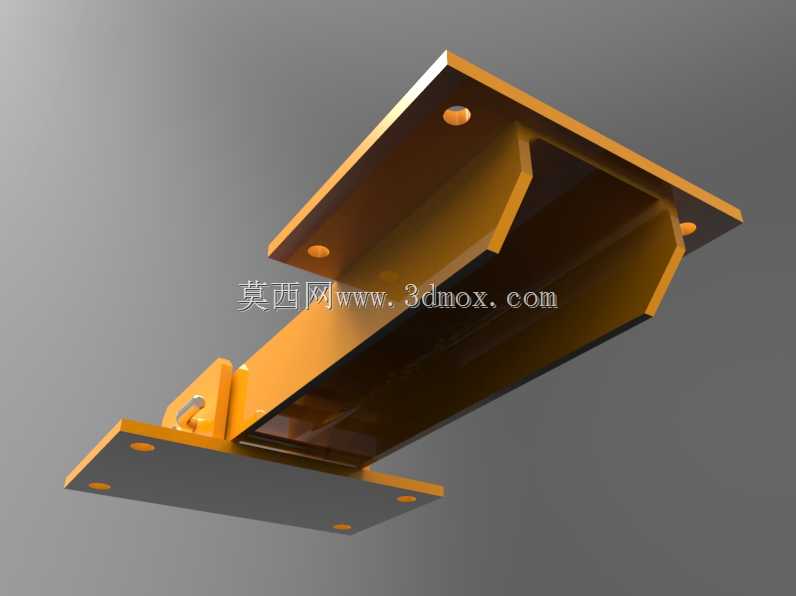

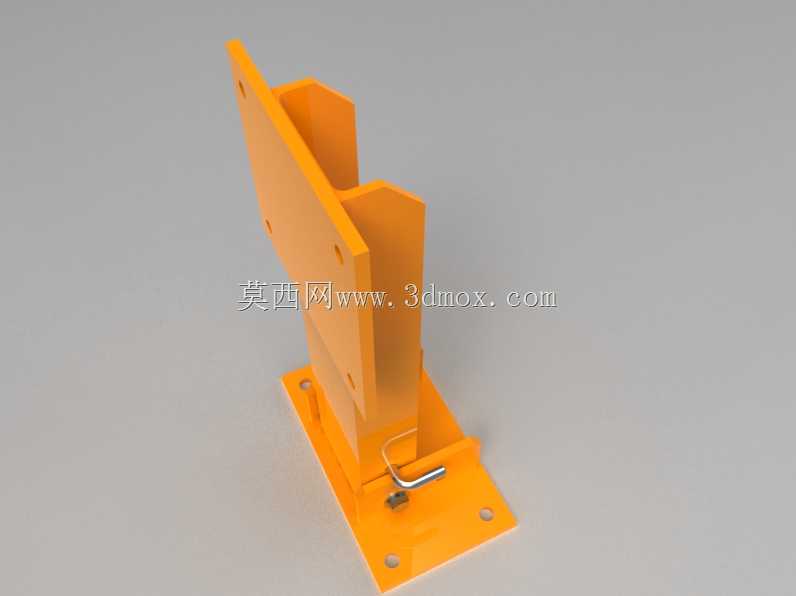

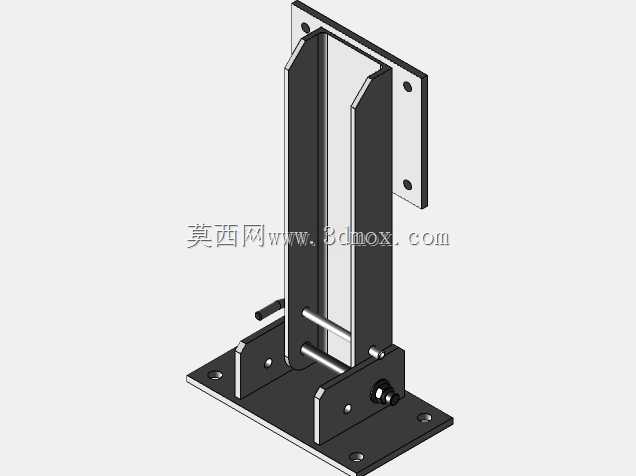

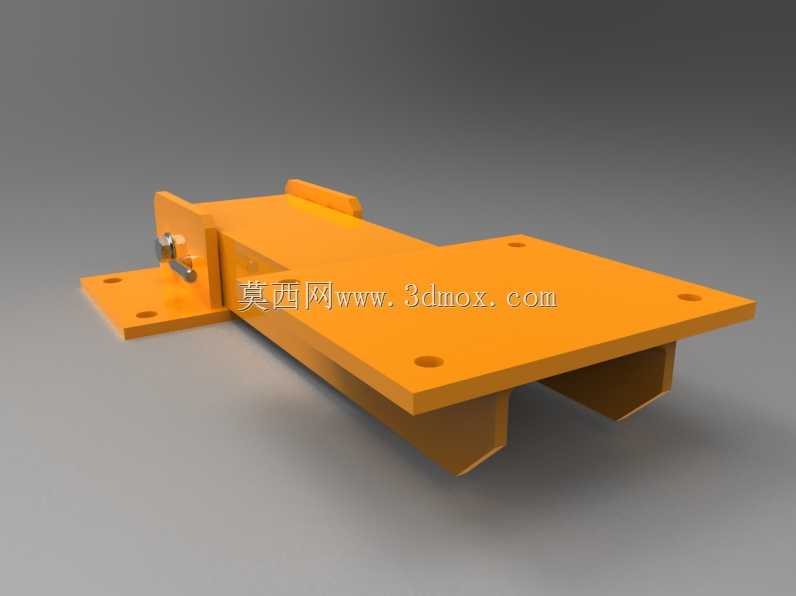

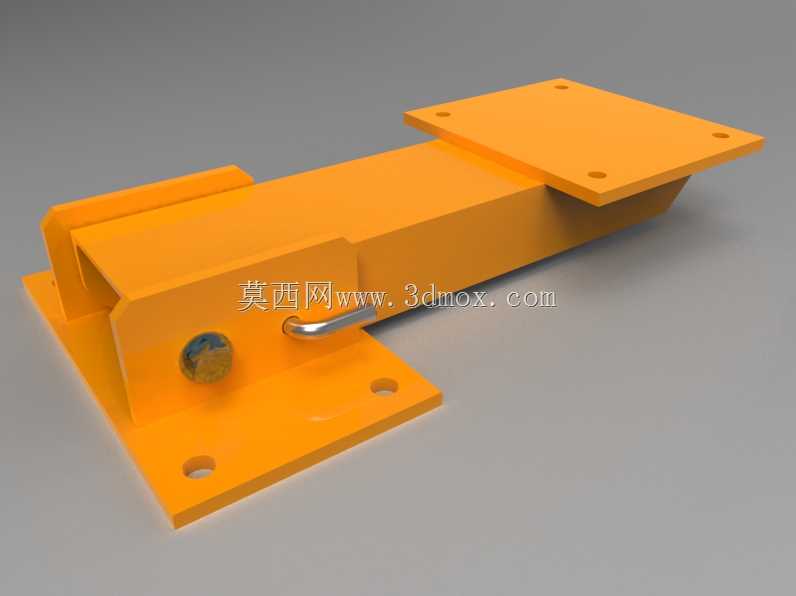

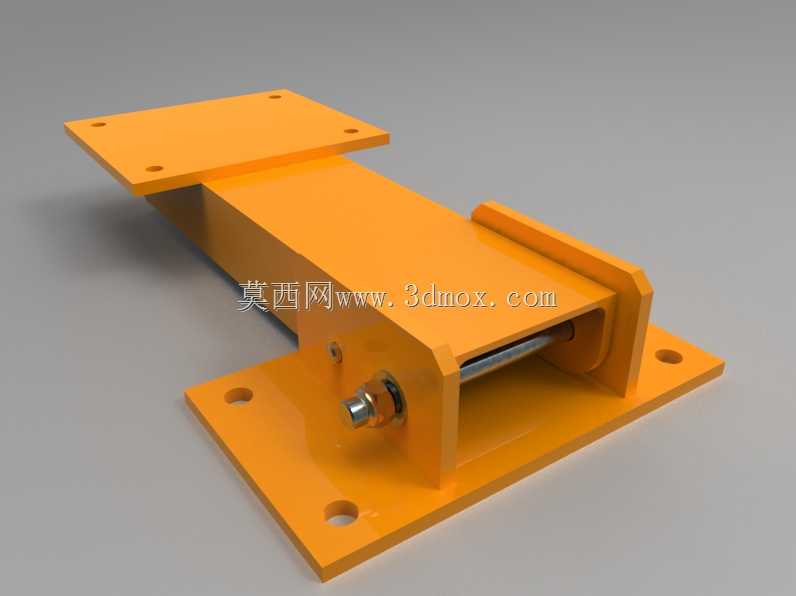

这类可调式安装支撑座常应用在物流输送线侧边导料机构、小型工装夹具工位的高度适配场景，也可作为轻型设备机架的调平支撑单元使用，核心作用是在两个存在安装高度差、水平位置偏差的构件之间建立刚性连接，同时预留一定的调节余量抵消加工或装配带来的累积误差。从结构设计来看，主体采用槽型截面的长梁作为承载主体，两端分别设置带安装孔的法兰板，一端法兰板与槽型梁刚性焊接为固定端，另一端法兰板可沿槽型梁的长度方向滑动调整，通过侧面的锁紧销实现位置锁定，这种设计能适配不同中心距的安装需求，避免现场安装时反复扩孔、补焊的麻烦。两端法兰板上的安装孔均采用长圆孔与圆孔组合的排布方式，固定端法兰板预留两个对称的通孔用于与基础构件锁固，滑动端法兰板设置三个安装孔，既可以满足与上部设备的多点固定需求，也能在调整到位后提供足够的防窜动锁紧力。设计时优先考虑了安装边界的适配性，槽型梁的截面高度控制在常规型材安装的通用尺寸范围内，两端法兰板的外轮廓尺寸小于多数小型设备底座的安装边宽度，不会出现安装时与周边构件干涉的问题；滑动行程覆盖了现场安装常见的100mm以内的位置偏差范围，锁紧销采用弹簧销结构，调整时无需额外工具即可快速拔插锁定，操作便捷。承载性能上，槽型梁的壁厚选取兼顾了刚性与自重，在承受常规轻型设备的静载荷与小幅振动载荷时不会出现明显形变，表面做喷塑处理提升防锈能力，适配车间多尘、潮湿的工况环境。实际选型使用时，需要注意核对两端法兰板的安装孔位尺寸与待连接构件的孔位匹配度，调整滑动端位置时要保证锁紧销完全卡入槽型梁上的定位孔内，避免受载后出现滑移；安装时建议在法兰板与连接面之间加装防滑垫片，进一步提升连接可靠性，对于有更高抗震要求的场景，可在锁紧销位置额外加装防松卡簧，防止设备运行振动导致销子脱出。
