三维折弯机头部执行组件结构设计

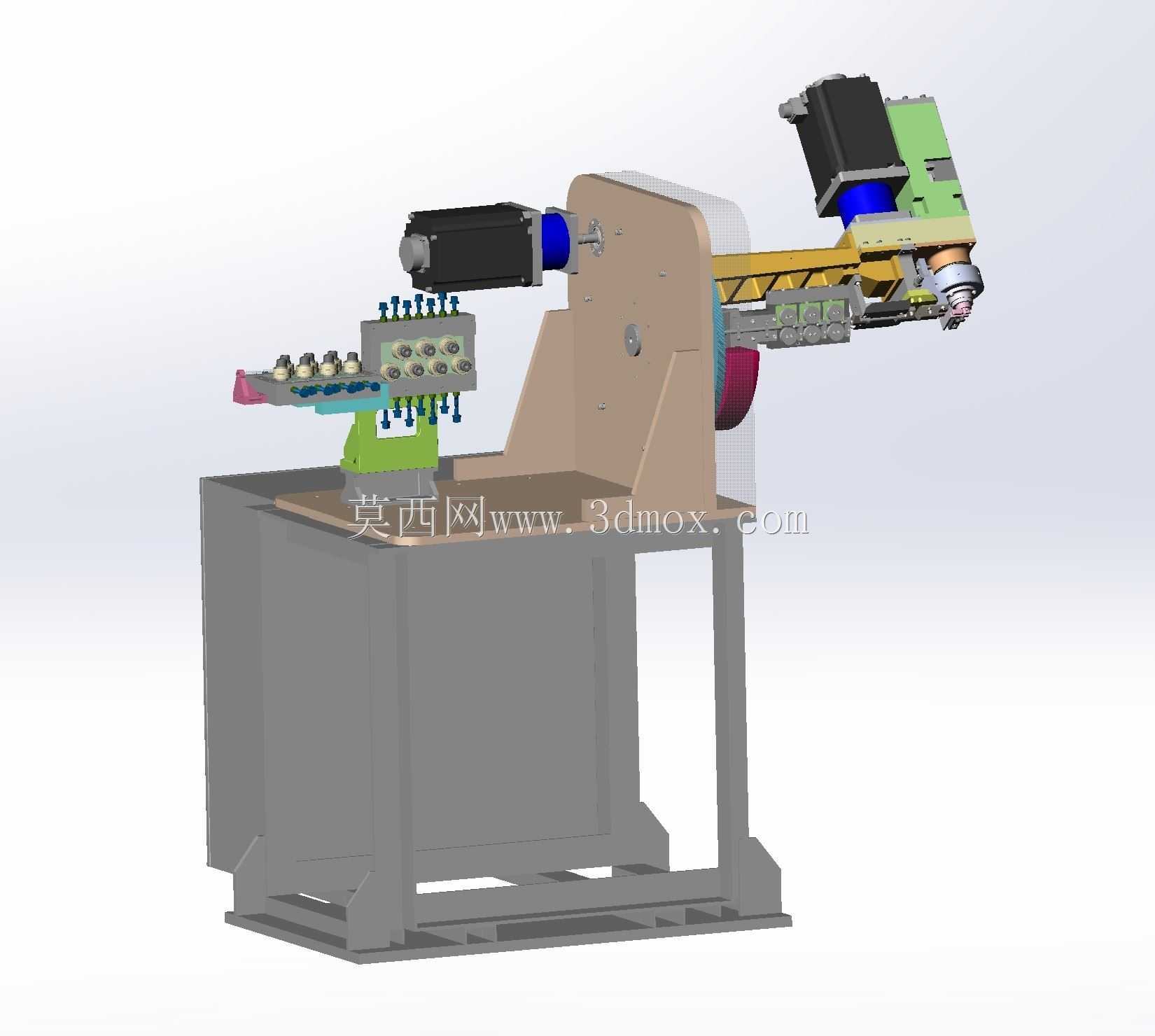

这套折弯机头组件，是面向中小幅面钣金件精密折弯工序开发的核心执行单元，目前在消费电子钣金外壳、小型五金结构件的自动化折弯产线中应用占比逐年提升，尤其适配需要频繁切换折弯角度、避让复杂工件轮廓的多工序折弯工位。从实际产线运行逻辑来看，该组件承担着折弯动作的最终执行输出，上部的夹料定位模块可在折弯前对钣金坯料完成精准夹持定位，配合下部回转驱动单元的角度输出，能够实现0-180度范围内的任意角度折弯作业，相比传统折弯机的固定式上模结构，这套组件的回转中心与折弯受力点做了同轴度优化，可大幅降低小尺寸钣金件折弯时的角度偏差与侧边翘曲问题。

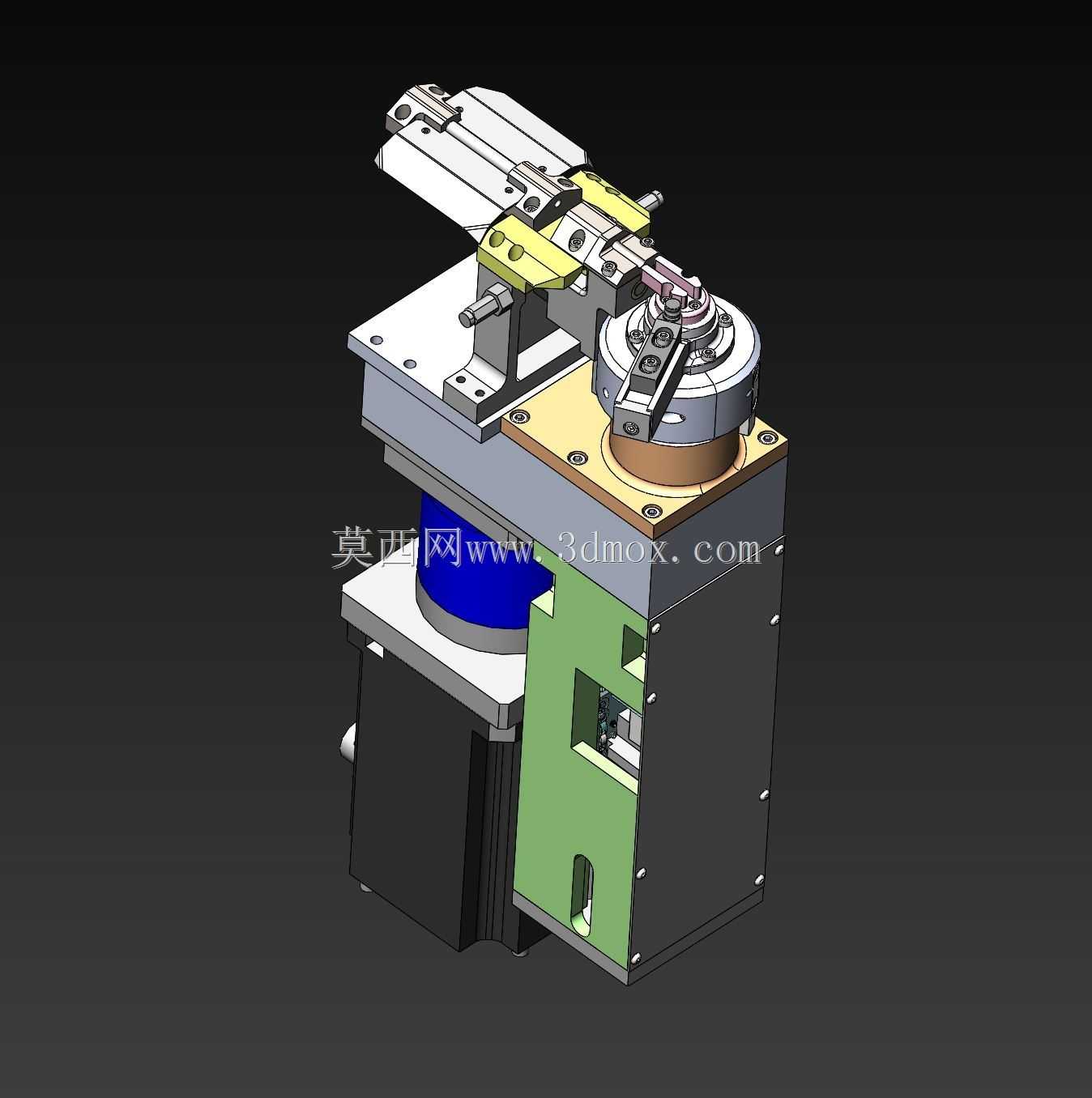

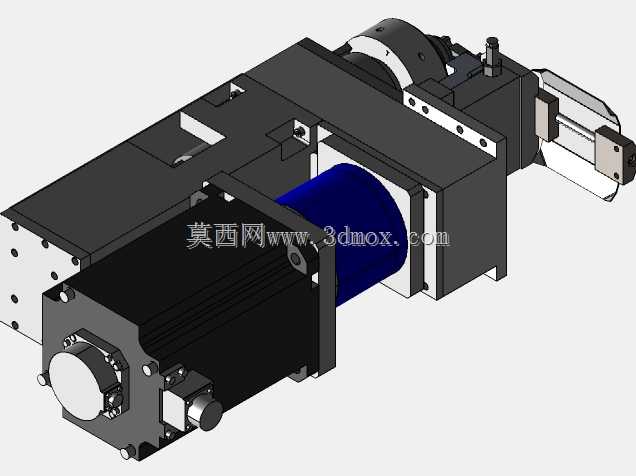

设计阶段优先考虑了安装适配性，组件底部预留了标准的伺服电机安装法兰位，可直接适配市面主流的400W、750W伺服电机输出轴，无需额外设计转接法兰，整体安装边界控制在200mm*180mm*320mm的空间范围内，既可以集成在多工位回转式折弯专机上，也能作为独立执行单元加装在传统手动折弯机上完成自动化改造。结构布局上，将受力较大的回转支撑座设置在组件中部，采用加厚45号钢调质处理的支撑块承载折弯时的反向作用力，上部的夹料爪采用快拆式设计，更换不同厚度规格的夹爪仅需松开两颗紧固螺丝，适配0.2-3mm厚度的钣金、薄铜片、铝片等不同材质工件的折弯需求。

组件的侧部设置了硬限位挡块，在回转角度超出设定阈值时可直接触发机械硬限位，避免伺服失控导致的模具碰撞损坏，夹料模块的开合行程通过侧面的微调螺栓可实现0.1mm精度的行程调节，针对不同折弯半径的需求，夹料端的夹持面做了可更换的硬质氧化处理衬板，长期使用磨损后仅需更换衬板即可，无需整体更换夹料模块。从装配逻辑来看，整套组件的传动链做了全封闭防护设计，下部的传动齿轮、同步带区域设置了可拆卸的防护盖板，日常维护时仅需拆开侧盖板即可完成润滑、张紧调节作业，无需拆解整个机头结构，大幅降低产线运维的停机时间。在实际选型适配时，需要注意组件输出端的额定折弯扭矩为12N·m，适配的折弯线长度不超过150mm，超出该范围需要重新校核回转支撑的承载能力，避免长期过载导致的支撑座变形、回转精度下降问题。
