CNC系统带使能急停电子手轮结构设计

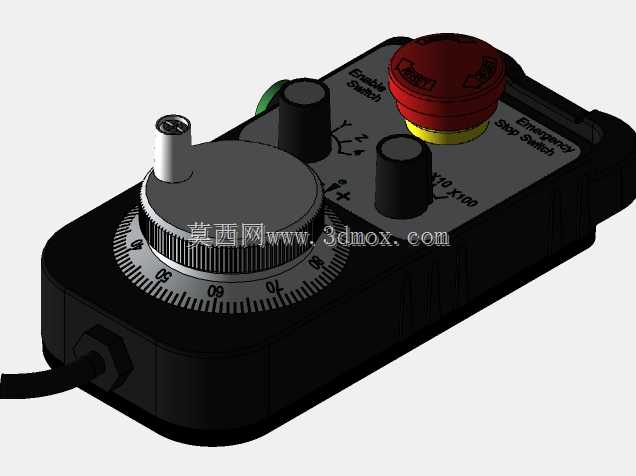

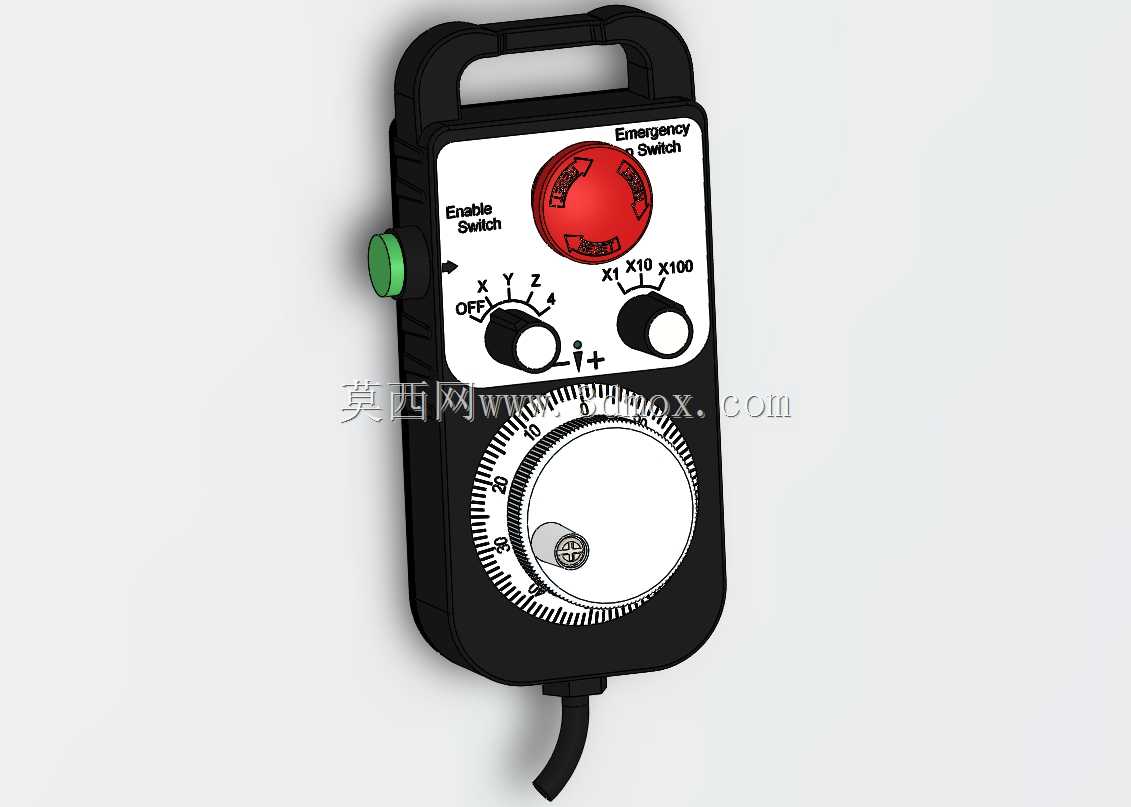

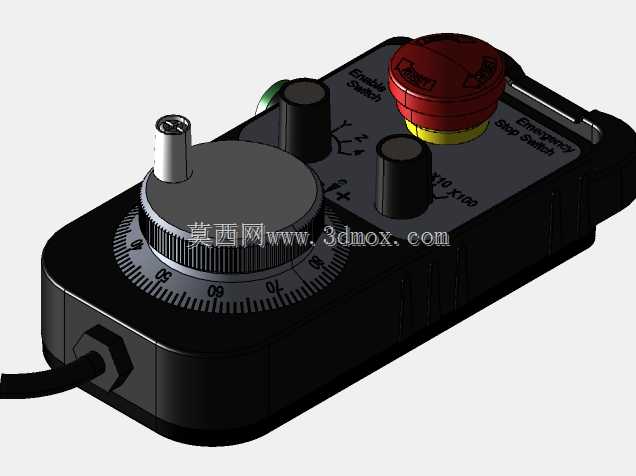

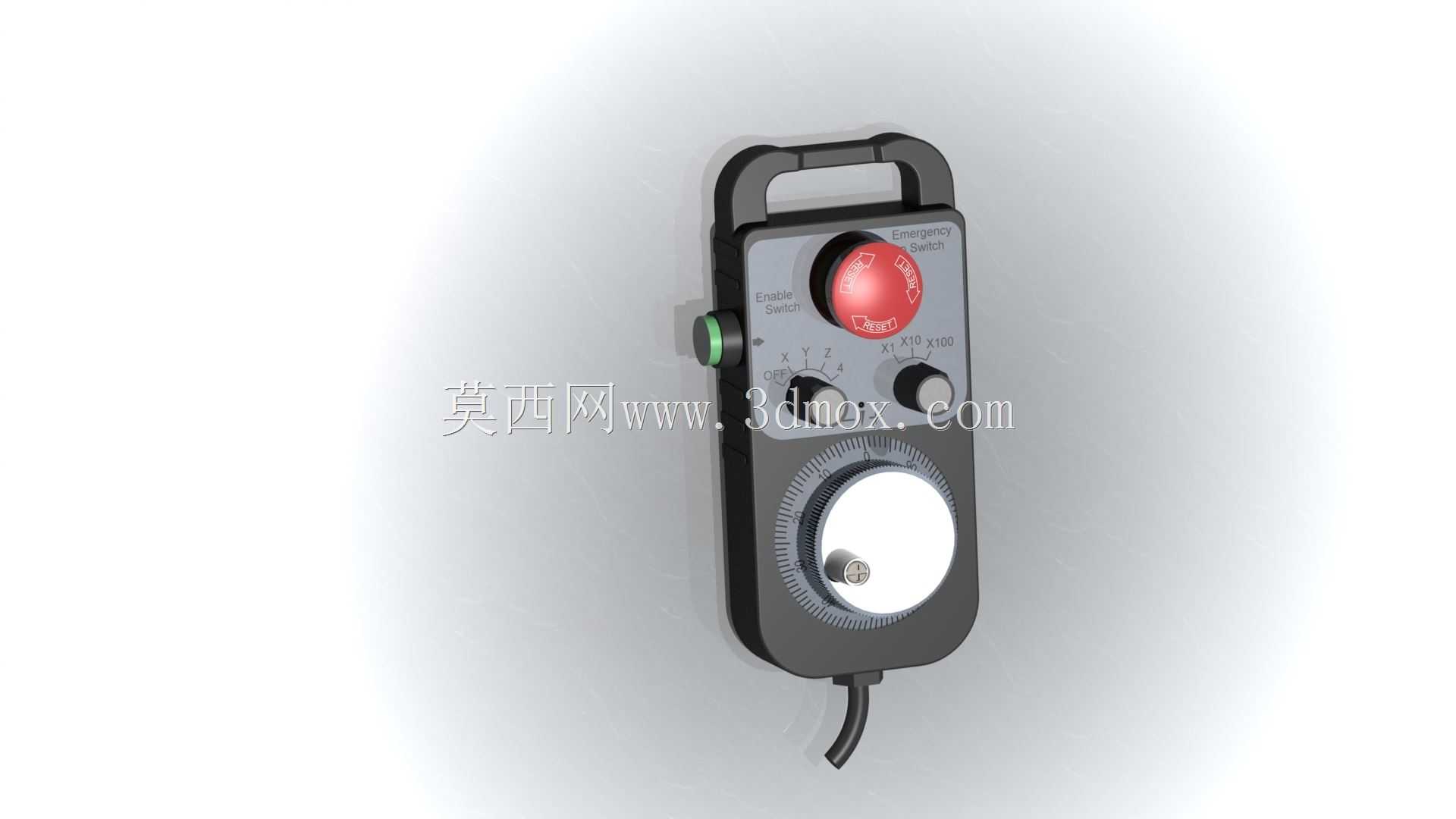

这款电子手轮是数控加工场景里操作人员近距离干预机床进给的核心交互部件，日常在工件找正、分中、首件试切微调、刀补修正这些需要精细控制轴位移的环节里，是比系统面板操作更直观高效的操控载体。从结构设计上看，整体采用手持便携的一体化壳体，顶部集成挂装提手，闲置时可直接挂在机床操作侧的挂架上，避免随手放置造成线缆拉扯或者外壳磕碰，壳体边缘做了圆弧过渡处理，长时间握持不会硌手，适配车间操作人员戴劳保手套操作的实际工况。手轮正面的大直径脉冲刻度盘是核心操作区，刻度盘做了防滑滚花处理，每格刻度对应选定倍率下的固定进给脉冲量，转动阻尼均匀，不会出现空程或者转动过冲的问题，操作人员可以靠手感精准控制进给量，不需要紧盯刻度也能实现微米级的位移调整。倍率选择旋钮设置在刻度盘上方，提供三档常用倍率切换，对应不同精度需求的调整场景，粗调时选高倍率快速移动轴位置，精调时切低倍率实现微米级进给，轴选开关紧邻倍率旋钮，可快速切换X/Y/Z等不同进给轴，操作逻辑完全贴合一线操作人员的使用习惯，不需要反复抬手切换操作区域。壳体上方集成的红色急停按钮采用大直径蘑菇头设计，触发行程短、按压力度适中，遇到加工异常时可以第一时间拍下切断系统进给，急停按钮周边做了凸起防护圈，避免日常握持或者放置时误触触发停机。侧面设置的绿色使能按键采用三段式结构，只有轻按到中间档位时才会接通手轮脉冲信号，按到底或者松开都会切断信号输出，从硬件层面避免误碰手轮导致轴意外移动的安全风险，完全符合数控设备的安全设计规范。出线端做了防弯折护套设计，日常手持拖拽、反复弯折线缆的时候，不会出现线芯断裂的问题，适配车间复杂工况下的频繁移动使用需求。整个手轮的安装边界不需要额外的嵌入式安装空间，只需要配套线缆接入数控系统的手轮接口即可使用，不管是新机床配套还是旧设备操作部件升级，都不需要改动原有操作面板的结构，适配绝大多数带铰链的数控系统，壳体采用耐油污的工程塑料材质，车间里的切削液、润滑油溅到表面也不会造成壳体腐蚀，日常清洁只需要用干布擦拭即可，长期使用也不会出现表面老化发黏的问题。
