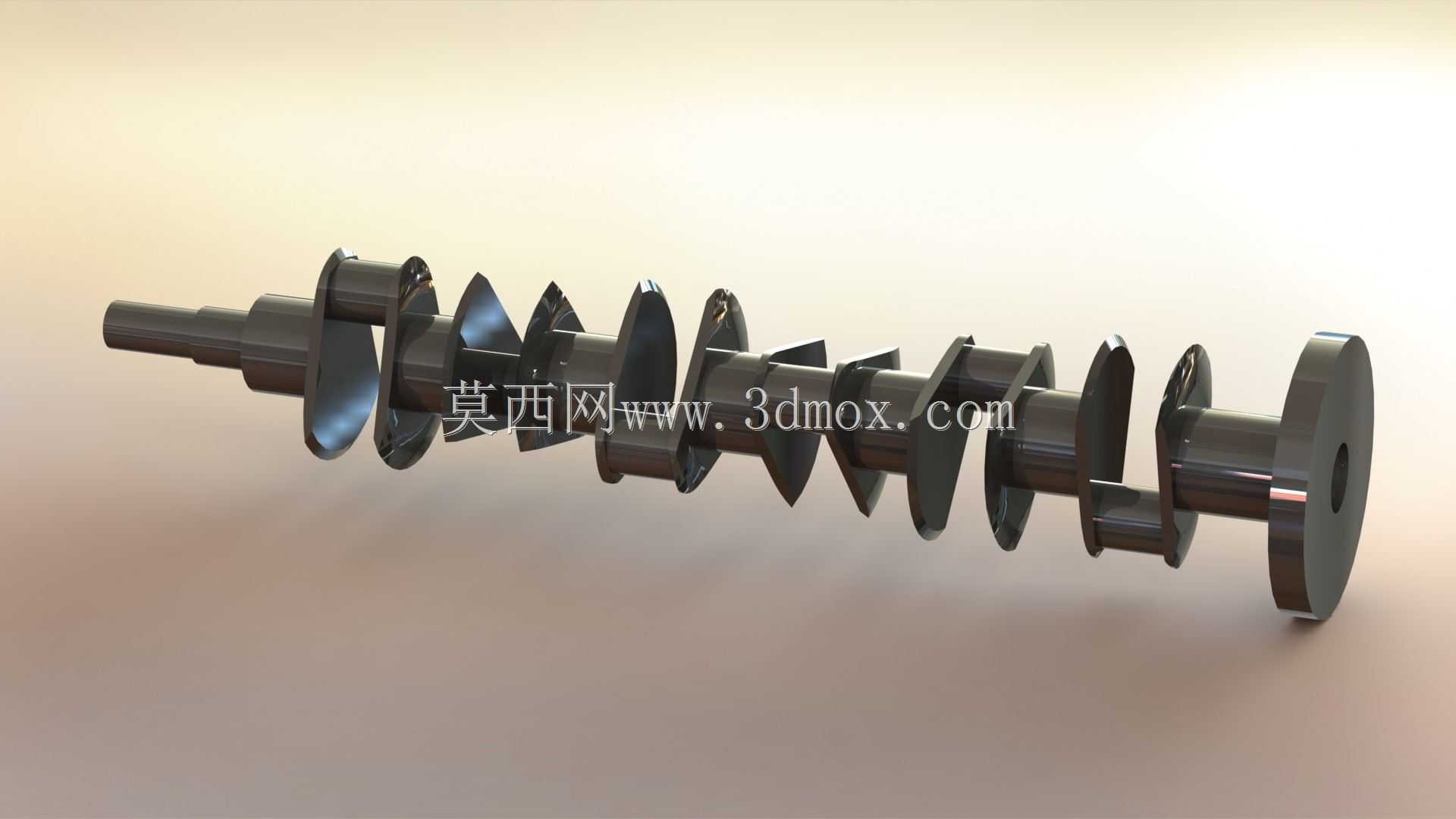

直列多缸内燃机用整体式曲轴结构

这款曲轴的结构设计完全围绕往复式内燃机的动力转换逻辑展开，作为发动机内部将活塞往复直线运动转化为旋转扭矩的核心承载部件，其主轴颈与连杆轴颈的排布直接对应直列多缸机型的点火间隔角，每段曲柄臂的配重块都经过偏心质量匹配，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运行时的振动幅值。从安装边界来看，曲轴前端预留了正时齿轮、皮带轮的安装轴段与键槽定位结构，输出端设置了法兰连接面用于匹配飞轮总成，各主轴颈的同轴度公差控制在微米级，确保装入缸体主轴承座后转动无卡滞，轴颈表面的粗糙度设计要求满足流体动压润滑的形成条件，避免高转速工况下出现干磨烧瓦的故障。在实际应用场景中，这类曲轴广泛适配小排量乘用车汽油机、小型通用动力汽油机以及固定动力机组的内燃机，日常运行时需要承受连杆传递的周期性爆发压力，因此曲柄臂与轴颈的过渡圆角都做了圆弧强化处理，减少应力集中带来的断裂风险。设计过程中需要反复校核不同转速下的轴系扭振特性，通过调整配重块的偏心距、轴颈直径的参数匹配，让曲轴的固有频率避开发动机常用工况的激励频率，防止出现共振损坏。油道设计采用斜向交叉钻孔的结构，从主油道引入的压力润滑油可以通过内部通道直达各连杆轴颈表面，为连杆大头轴承提供持续润滑，同时带走轴颈摩擦产生的热量。各连杆轴颈的相位角严格按照气缸做功顺序排布，保证各缸点火间隔均匀，让动力输出更平顺，不会出现扭矩输出的明显波动。曲轴轴向定位设置在中间主轴颈位置，通过止推片限制运转过程中的轴向窜动量，避免轴向窜动过大导致的活塞偏磨、正时系统错位等问题。从建模逻辑来看，这类轴类零件采用旋转特征生成基础轴体后，通过拉伸切除生成各段配重块的轮廓，再对所有过渡位置做圆角处理，油道部分采用扫描切除生成内部通道，建模时需要严格保证各轴颈的圆柱度、各连杆轴颈相对于主轴颈的平行度公差，确保生成的三维模型可以直接用于后续的有限元强度校核、运动学仿真分析，也能为后续的加工工艺编制、夹具设计提供准确的数模依据。
