多功能折叠式瑞士钳结构设计方案

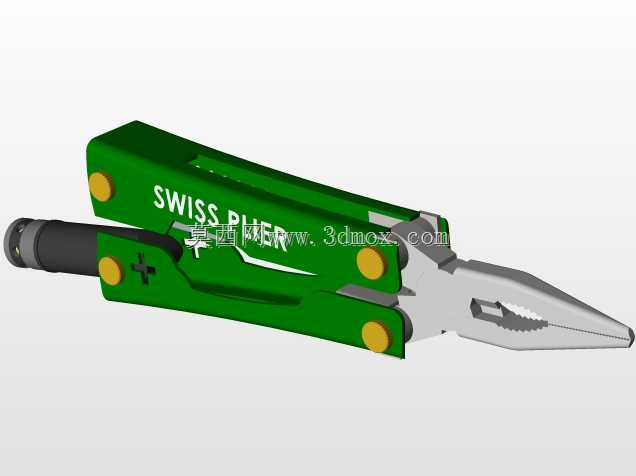

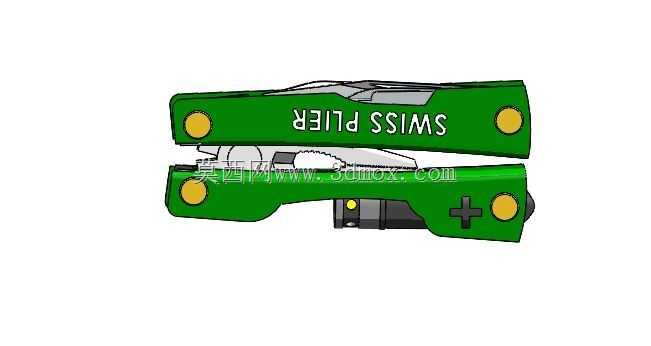

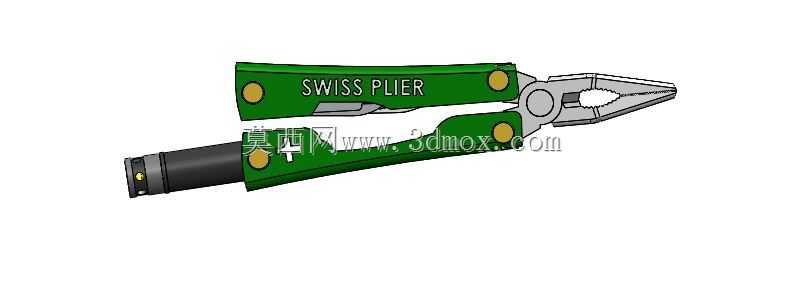

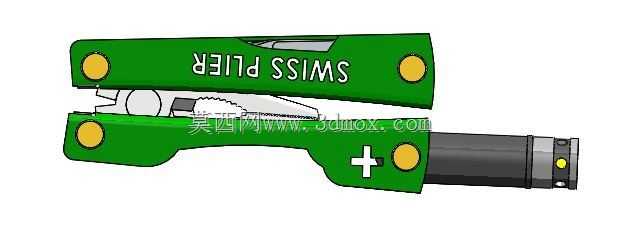

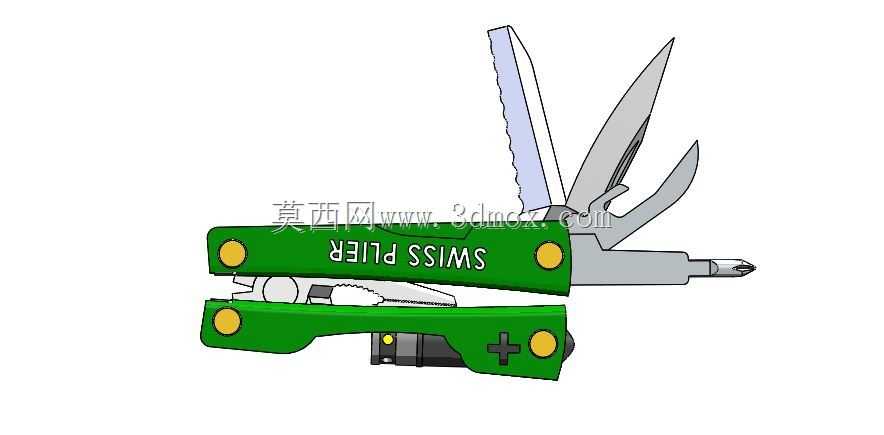

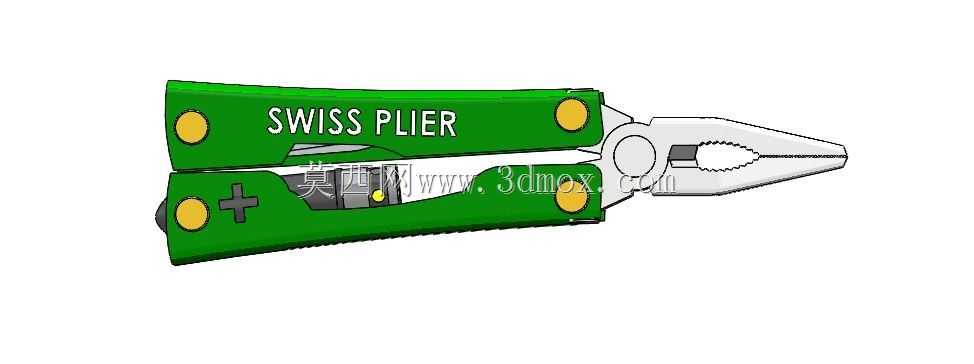

这款多功能折叠钳的设计，核心围绕户外作业、日常维保、应急处置等多场景的便携使用需求展开，区别于普通固定结构钳具，折叠收纳形态可大幅降低携带占用空间，能轻松放入工装口袋、随身工具包甚至裤袋中，适配野外勘测、设备外勤维修、家庭日常拆装、车载应急等多种使用场景。从功能集成逻辑来看，设计阶段优先保留了钳口的核心剪切、夹持功能，钳口咬合面做了分区域处理，平口段适配常规螺母、工件的夹持作业，齿口段可应对光滑圆柱件、易滑脱工件的稳固夹持，刃口段可剪切细铁丝、铜丝、薄塑料片等常见耗材，同时在两侧手柄的折叠仓内集成了多规格螺丝刀头、小刀、锯片、开瓶器等常用工具头，所有工具头均采用转轴定位结构，展开后可通过手柄内侧的弹性卡榫实现锁止，避免使用过程中工具头意外回折造成操作风险。结构设计过程中，首先确定了闭合状态下的整体外轮廓边界，收纳状态下整体外形规整无突出尖锐部位，不会刮蹭衣物或划伤使用者，展开后钳头的开合角度经过反复校核，既保证最大开口尺寸能满足常规尺寸工件的夹持需求，也避免开合角度过大导致手柄捏合时发力不顺。两侧手柄采用对称式布局，表面做了防滑纹理处理，捏合区域的弧度贴合人手握持的自然曲线，长时间施力操作不易产生硌手的疲劳感。各转动副的配合间隙经过合理设定，既保证工具头展开、折叠时的转动顺畅无卡滞，也不会因间隙过大出现使用时的晃动感，钳头与手柄的连接转轴采用铆接结构，保证多次反复开合后仍能保持稳定的配合精度，不会出现松旷问题。设计时还考虑了不同使用姿态下的受力情况，在钳头剪切刃口、螺丝刀头等受力较大的部位做了局部加厚处理，保证施加较大操作力时结构不会出现变形或断裂，折叠状态下所有工具头完全收纳于手柄的型腔内，手柄边缘做了圆角过渡处理，握持携带时的触感更友好。整体结构没有多余的冗余设计，每个集成的工具头都对应实际使用中的高频需求，避免了功能堆砌导致的整体尺寸过大、重量过高的问题，兼顾了便携性与实用性的平衡。
