简约便携手动装订订书机结构设计

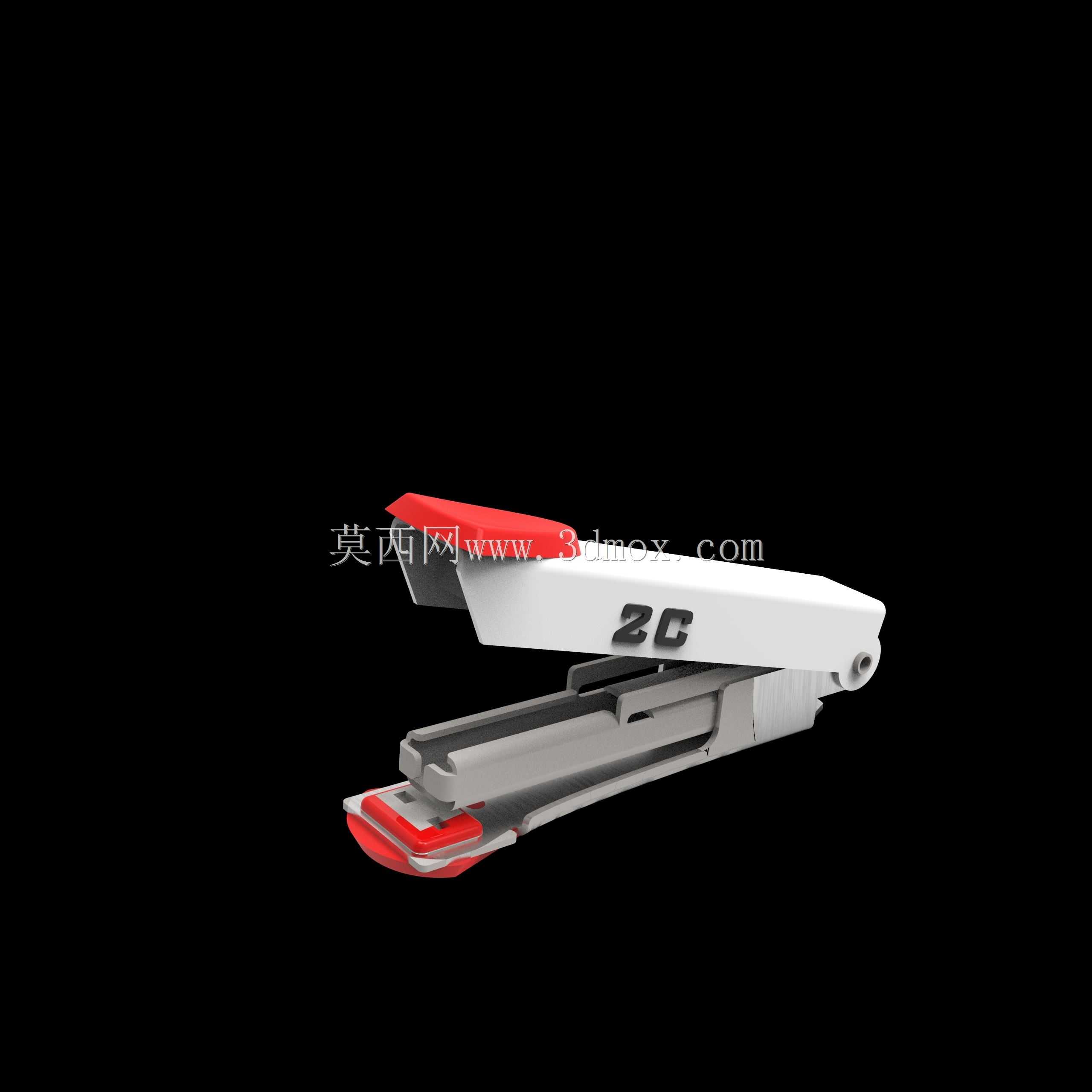

日常办公场景中，手动订书机是桌面文档整理的核心工具，这款简约结构的订书机采用薄板冲压成型的金属主体框架，搭配红白撞色的工程塑料按压端与出钉端护件，兼顾握持手感与结构耐用性。从结构设计逻辑来看，该款订书机采用经典的杠杆省力传动结构，上压臂通过铰接销轴与钉道基座连接，按压端的加长力臂设计可有效降低装订时的按压力度，即便是单次装订20页以上的常规复印纸，也无需施加过大的手部力量，适配日常办公、学生作业整理、小型文印店的轻量装订需求。钉道部分采用一体化冲压成型的金属滑槽，可兼容常规统一规格的订书钉，滑槽尾部的弹性推钉结构采用圆柱弹簧复位设计，推钉滑块与滑槽内壁的配合间隙控制在0.1mm以内，既能保证送钉过程顺畅无卡滞，也能避免弹簧长期使用后出现弹力衰减导致的送钉不到位问题。外形尺寸方面，该款订书机整体长度控制在120mm左右，基座宽度约35mm，按压闭合后的整体高度不超过40mm，放置在桌面不会占用过多收纳空间，底部的橡胶防滑垫可在装订时增大与桌面的摩擦力，避免按压过程中设备移位。设计过程中，针对铰接部位的磨损问题，销轴与安装孔的配合采用间隙配合公差，孔位边缘做了翻边强化处理，可大幅提升铰接部位的抗疲劳强度，长期反复按压也不会出现孔位变形、销轴松脱的问题。出钉口的成型凹槽采用对称式V型设计，可保证订书钉穿透纸张后两侧钉脚均匀向内弯折，避免出现钉脚弯折不对称、装订不平整的问题，适配常规办公用纸、铜版纸、薄卡纸等多种常见装订材质。整体结构无多余复杂零部件，拆装维护十分便捷，仅需拆下尾部的铰接销轴即可完成钉道清理、弹簧更换等日常维护操作，适合批量生产加工，零部件的冲压模具结构简单，生产良率高，可有效控制制造成本。
