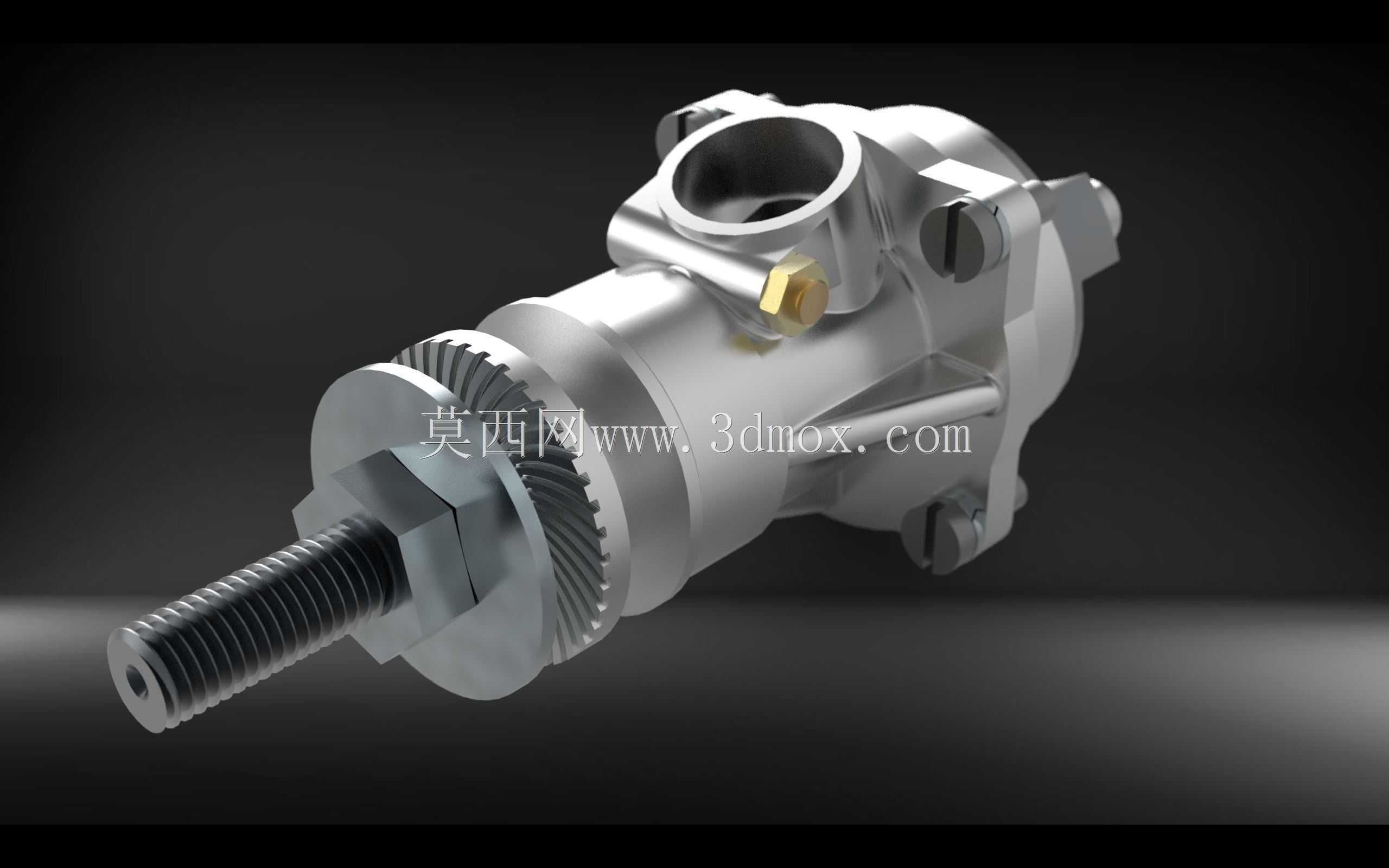

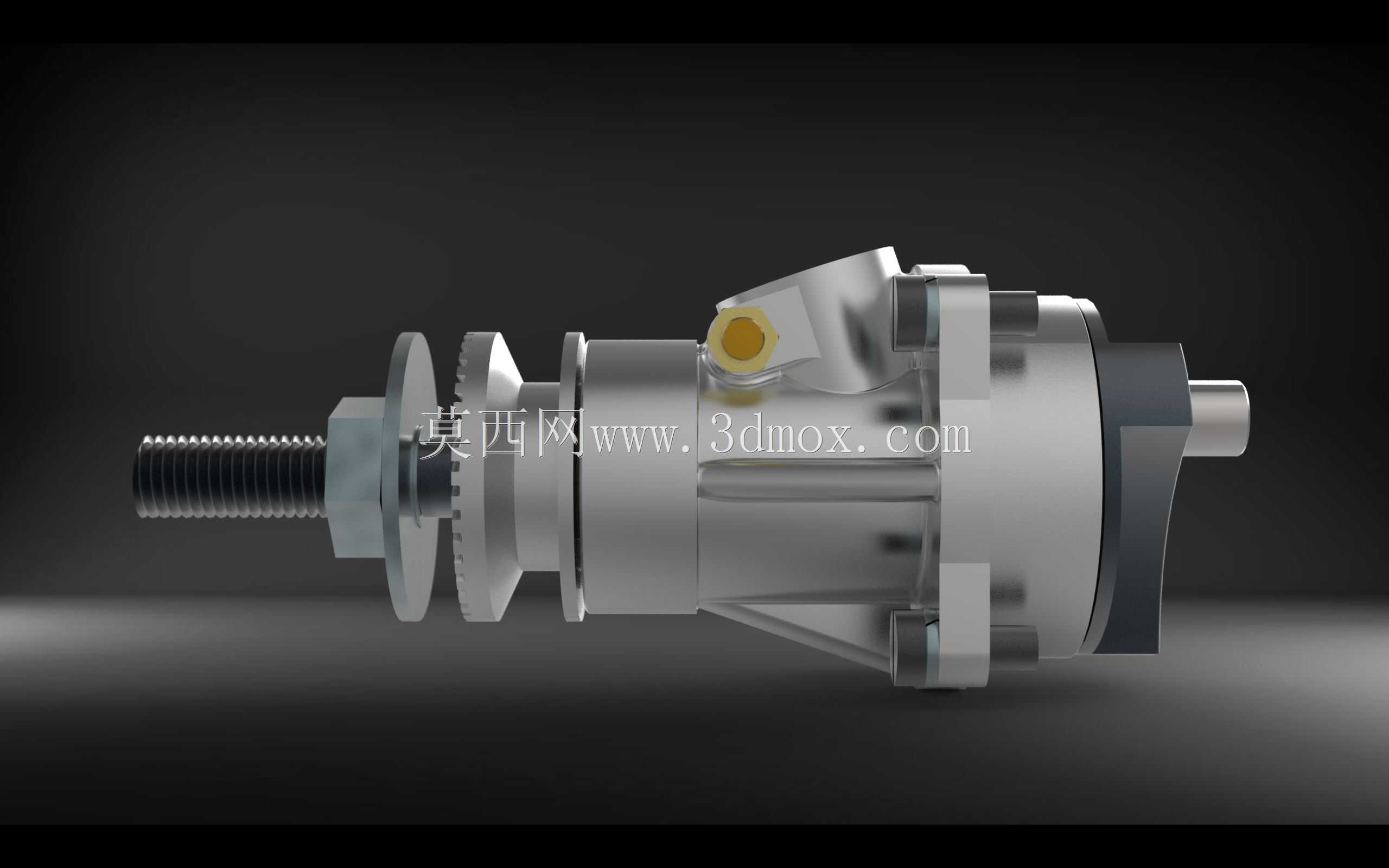

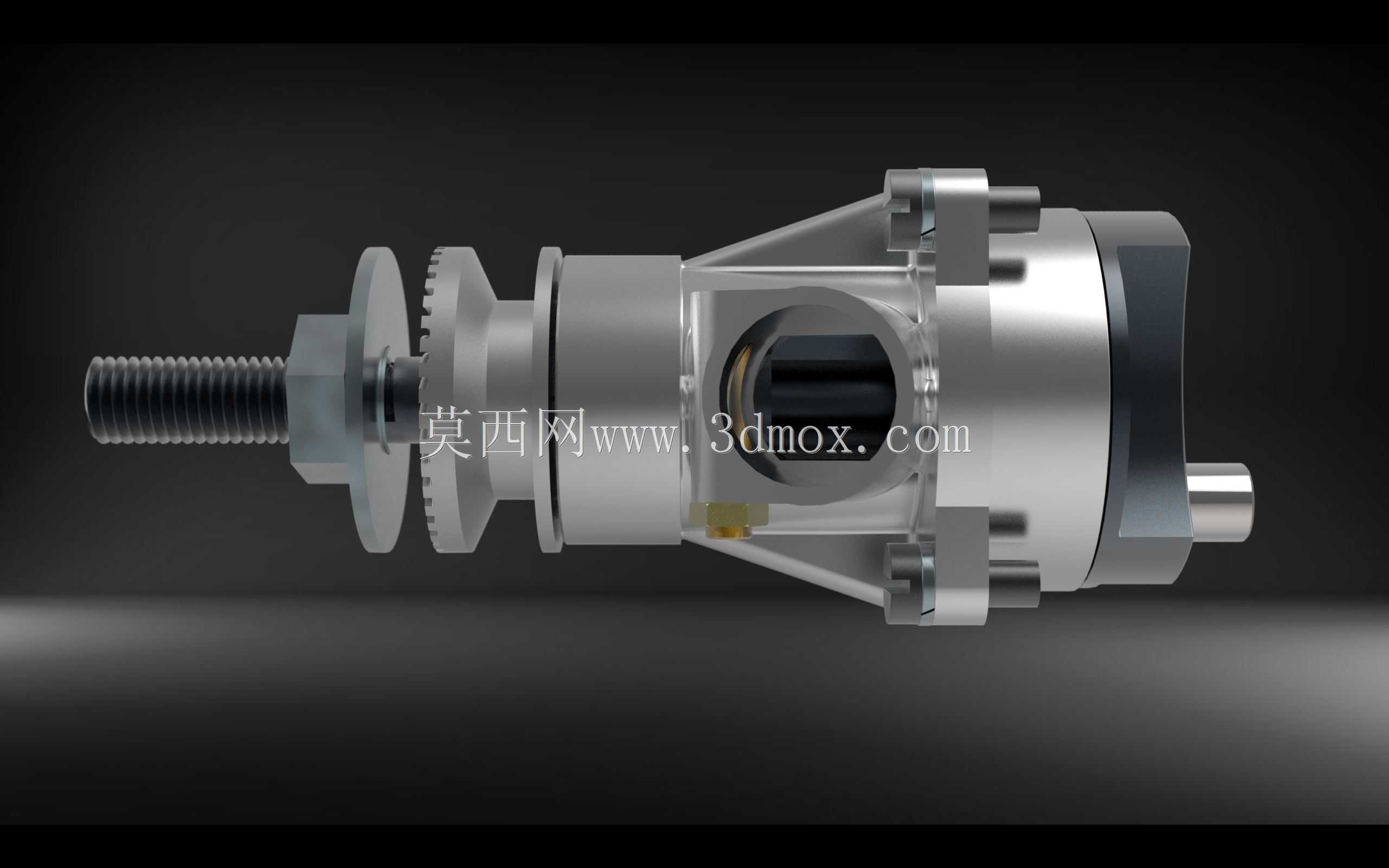

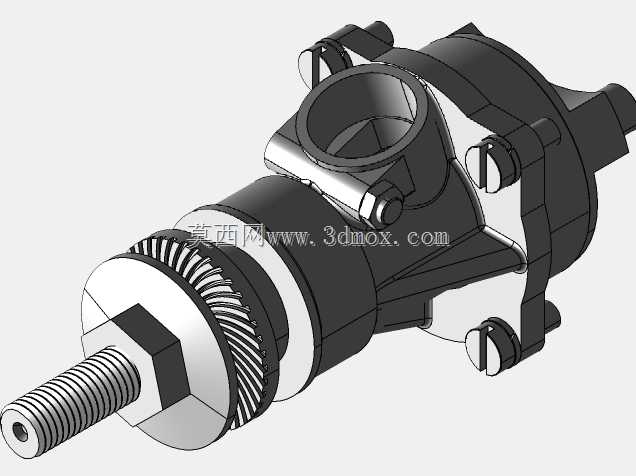

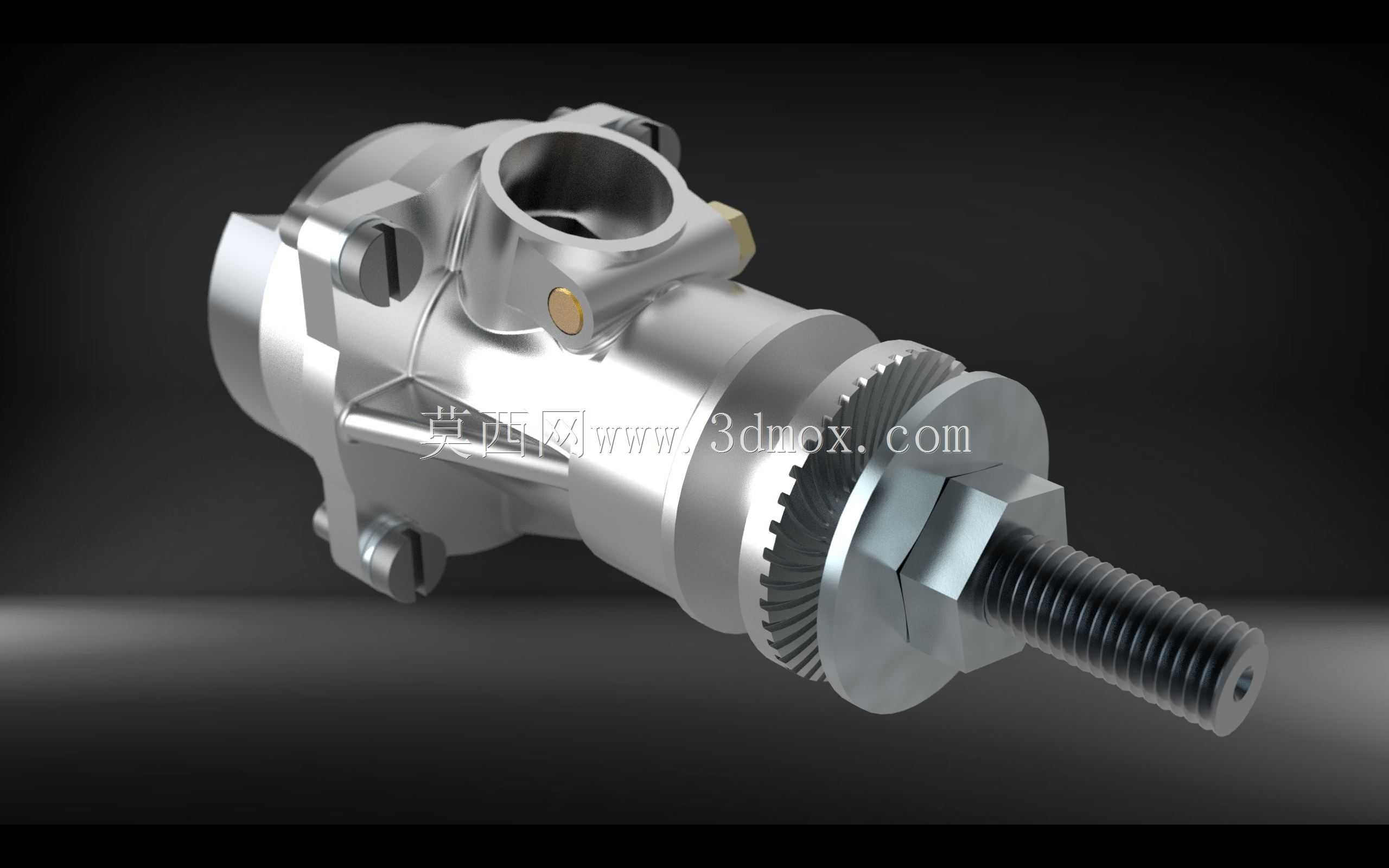

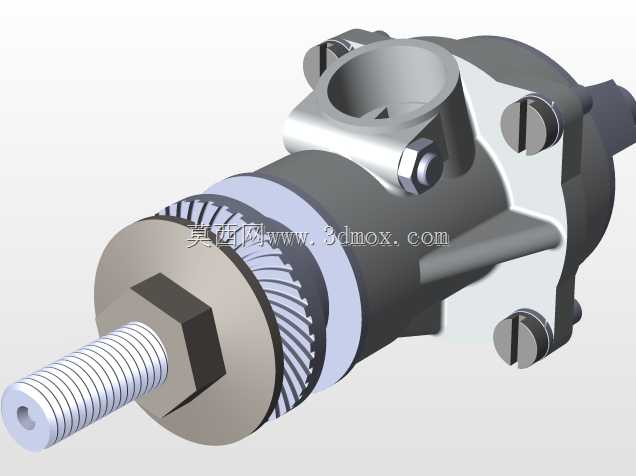

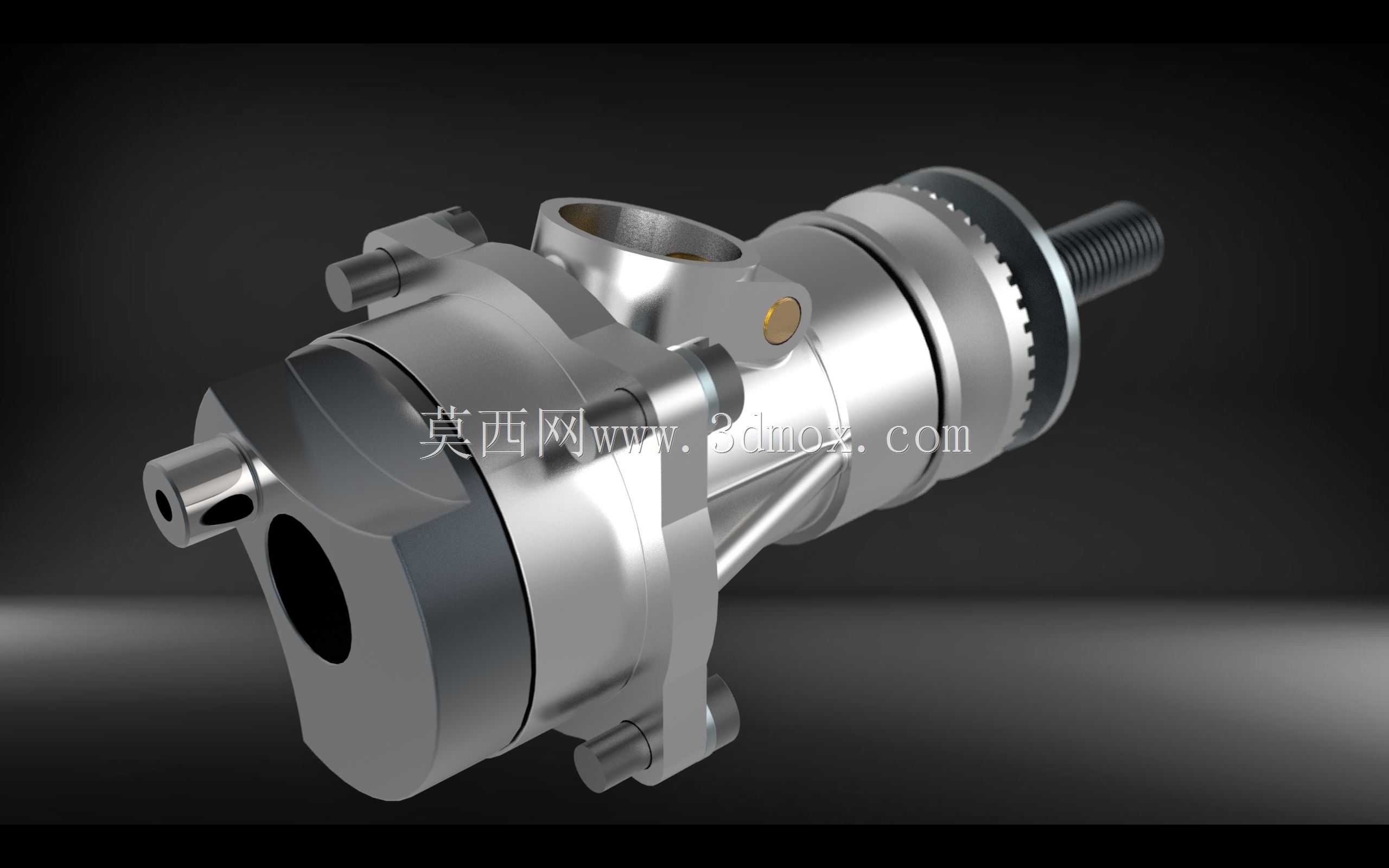

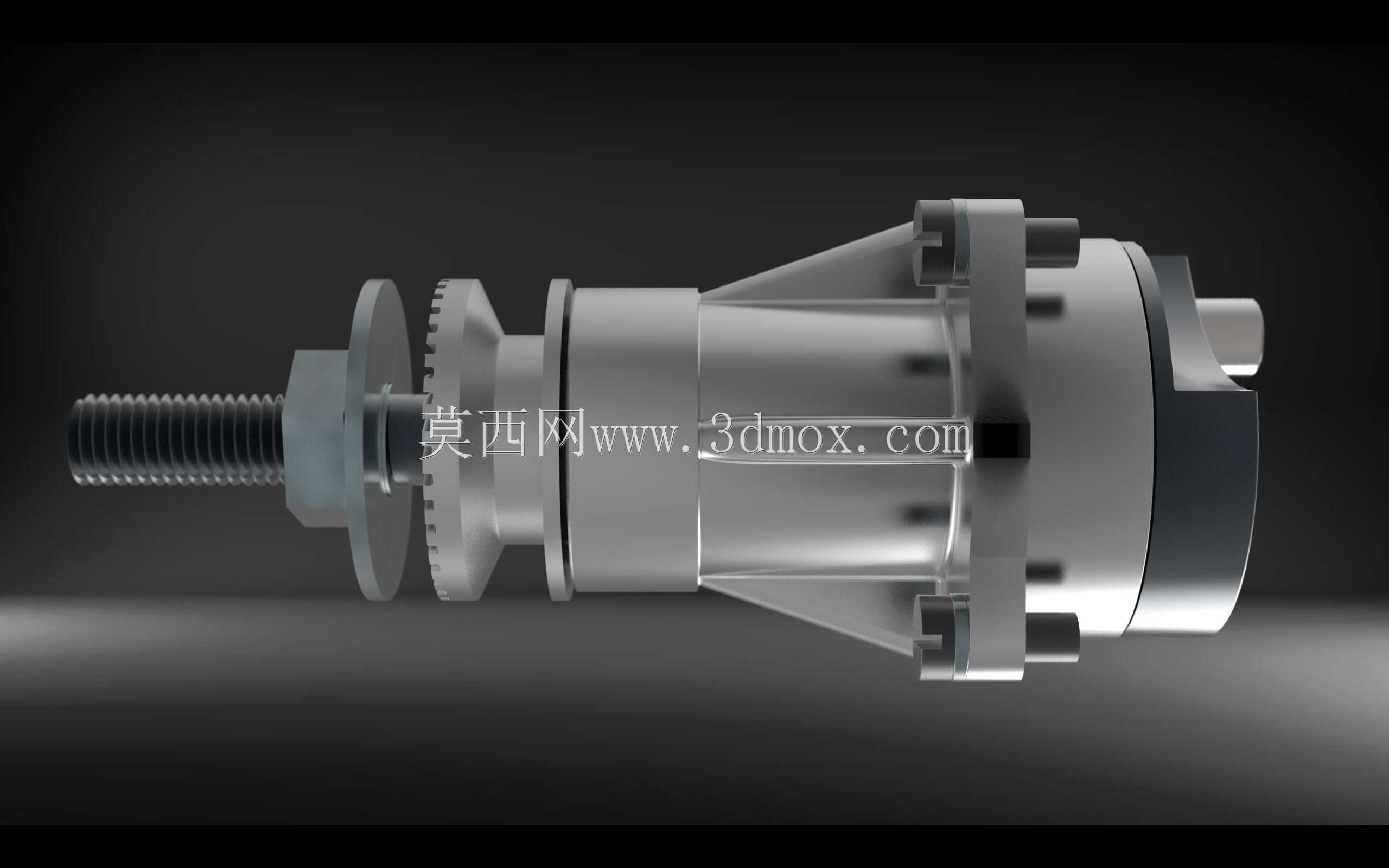

复古航模用发动机前总成精密结构

这款航模发动机前总成结构，主要适配小型复古固定翼航模的动力输出端，是整台引擎完成动力传递、前端密封与螺旋桨安装的核心承载部件。从实际装机场景来看，该部件位于发动机曲轴输出侧的最前端，直接承担螺旋桨的锁紧定位、曲轴前端径向支撑、前端腔体密封以及正时传动齿组的固定功能，在航模飞行过程中需要持续承受螺旋桨旋转带来的轴向拉力、径向振动以及不同工况下的扭矩波动，对结构强度、同轴度公差都有较高要求。从设计思路上看，该总成采用一体化集成式布局，将前轴承安装座、散热延伸段、正时齿轮定位台、螺旋桨安装轴段整合为单一主体结构，减少了分体装配带来的累积公差，同时在壳体外侧预留了调节螺钉的安装位，可配合化油器节流结构完成怠速与油气混合比的微调，壳体上的金色定位销用于锁定前端盖的周向位置，避免长期振动下紧固件松脱导致的配合错位。在安装边界层面，该总成的后端与发动机曲轴箱通过止口定位配合，配合面的平面度公差直接影响曲轴箱的密封性能，可防止机匣内的润滑油泄漏与混合气外泄；前端的螺纹轴段为标准航模螺旋桨安装规格，可适配对应尺寸范围的两叶、三叶螺旋桨，轴端的锁紧螺母采用六角切削结构，可通过常规扳手完成紧固，不需要特殊定制工具。外侧的伞齿结构用于连接发动机的正时传动组件，将曲轴的旋转动力传递到后方的配气机构，保证进排气门的开闭时机与活塞行程精准匹配，齿形的加工精度直接影响传动过程的噪音水平与动力损耗。壳体表面的金属质感处理并非仅为外观效果，延伸出的散热鳍边可在飞行过程中借助迎面气流带走轴承运转产生的热量，避免前端轴承长期高温下出现润滑脂失效、卡滞的问题。在实际航模调试过程中，该总成的安装同轴度需要重点校准，若与曲轴的同轴度偏差超过允许范围，会导致螺旋桨旋转时出现明显动平衡问题，飞行过程中会引发整机高频振动，不仅影响飞行操控手感，长期振动还会导致机身上的电子元器件、舵机连接结构出现松脱故障。该结构的细节设计充分考虑了航模爱好者的日常维护需求，所有外露紧固件都采用标准规格，日常拆解维护时不需要配备特殊规格的工具，调节螺钉的位置也预留了足够的操作空间，不需要完全拆解引擎即可完成怠速参数的微调。
