液压系统在线含水检测水探测器结构

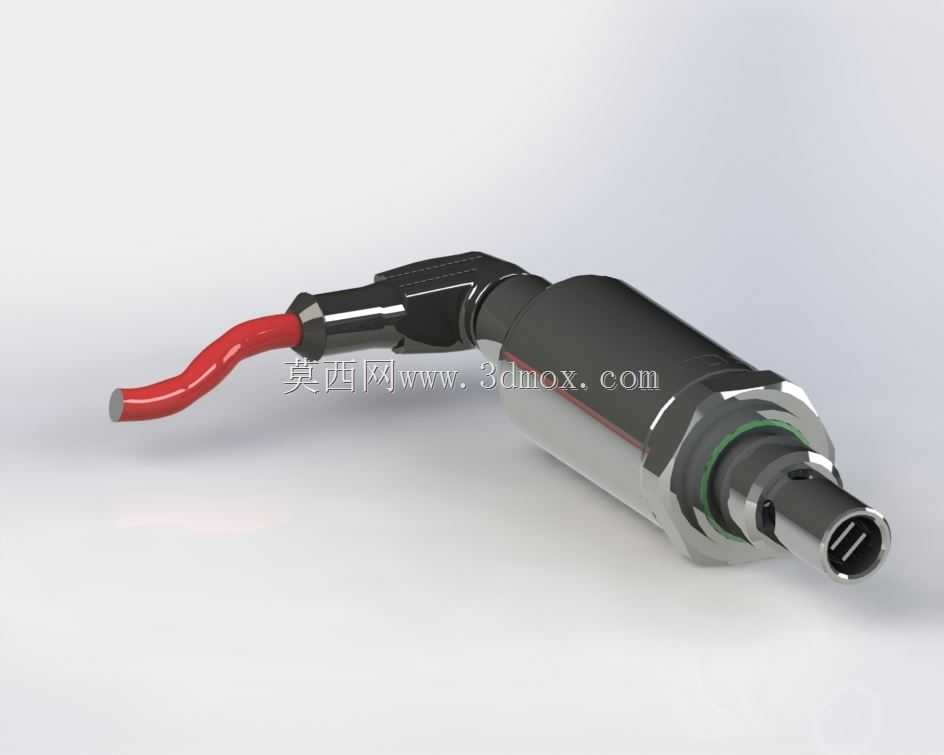

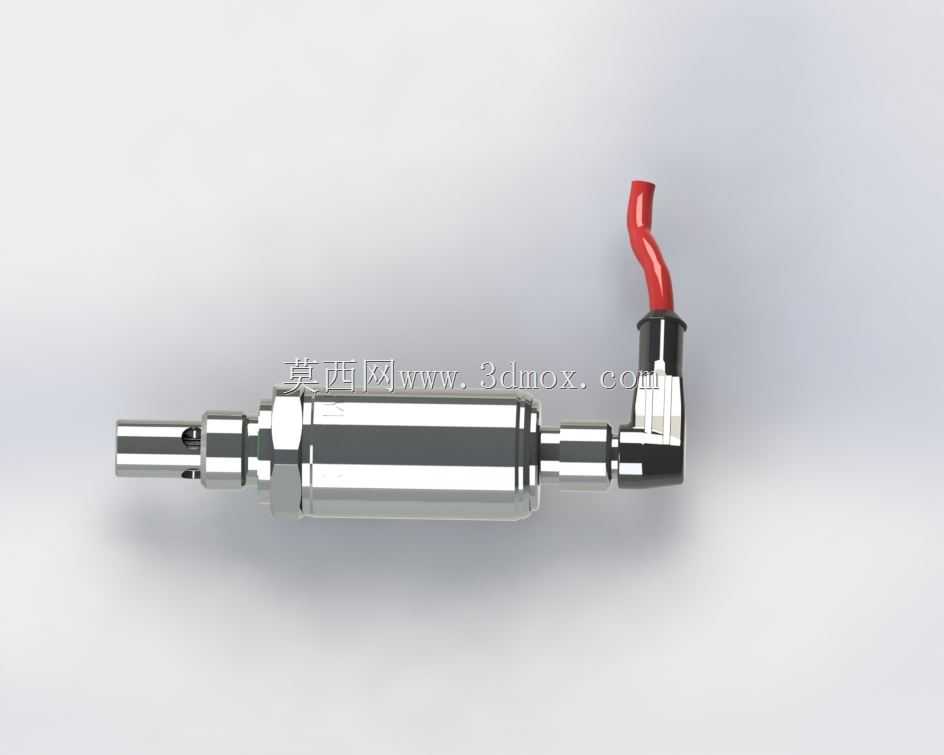

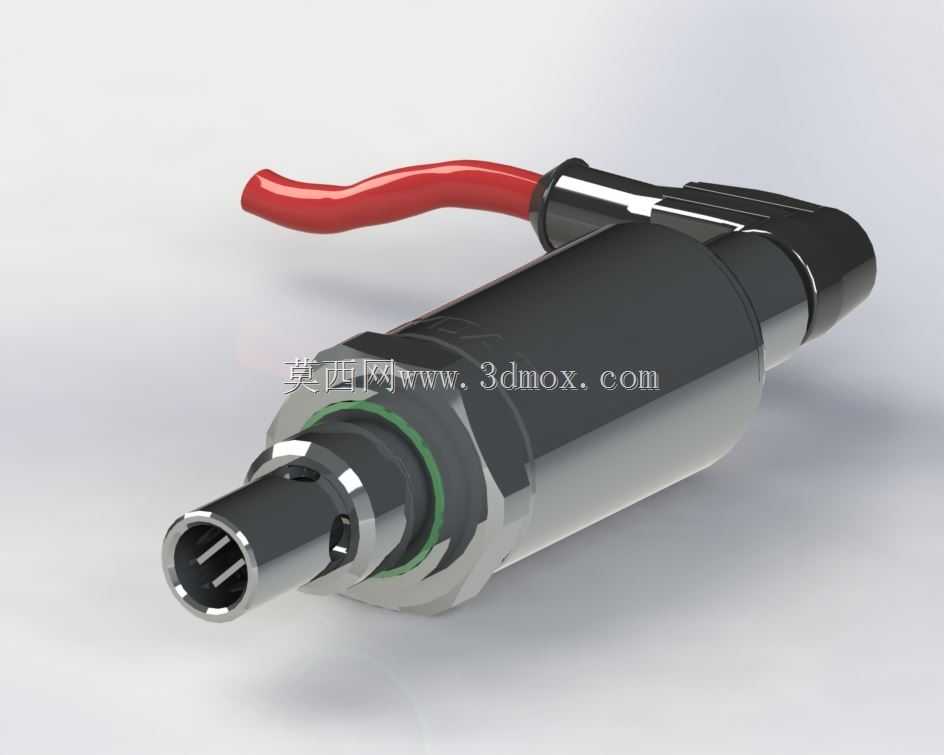

在液压系统运维场景中，液压油的含水量是直接影响系统可靠性的核心指标，游离水、溶解水的存在会加速油液氧化变质，造成液压泵、阀组、油缸等核心元件的气蚀、磨损与密封件老化，传统离线取样检测存在滞后性，无法捕捉系统运行过程中的含水量动态变化，这类水探测器正是为解决连续在线监测需求设计的直插式检测元件。从结构设计来看，该探测器采用螺纹旋入式安装结构，主体为不锈钢金属壳体，适配液压管路的标准安装接口，安装时仅需在管路或油箱检测点预留对应规格的内螺纹孔，将探测端插入油液流通区域即可，探测端的开槽结构可让油液自然流经检测敏感区域，避免检测区域出现油液滞留死区，保证检测数据的实时性。尾部的出线结构采用弯式快插接头设计，红色线缆为信号输出与供电线路，弯式结构可避免安装后线缆与周边管路、结构件产生干涉，适配安装空间局促的液压站布局场景，接头处的密封结构可隔绝外部水汽、粉尘侵入，满足工业现场的防护要求。从功能实现层面，该探测器可实时输出液压油中的含水量数据，可直接接入设备的液压状态监测系统，当含水量超出阈值时可触发预警，提醒运维人员及时进行油液净化或更换，避免因油液含水超标引发的设备故障。设计过程中，壳体的密封结构经过多轮迭代，探测端与壳体连接处采用多道密封圈组合密封，可承受液压系统的常规工作压力，不会出现油液渗漏问题；壳体表面做了钝化处理，可长期耐受液压油的腐蚀，不会因长期浸泡出现锈蚀脱落污染油液的问题。整体外形紧凑，安装后突出管路的长度较短，不会额外占用过多安装空间，无论是固定式液压站还是移动工程机械设备的液压系统都可适配，在建模过程中，对探测端的油液流道、螺纹安装段的尺寸公差、密封槽的规格都做了精准还原，可直接用于液压系统检测点的布局设计、安装干涉校验，也可作为液压状态监测系统的元件选型参考，帮助设计人员在方案阶段就完成检测元件的布局规划，避免后期加装时出现空间不足、安装位置不合理的问题。
