车用螺纹接口机油压力传感元件结构

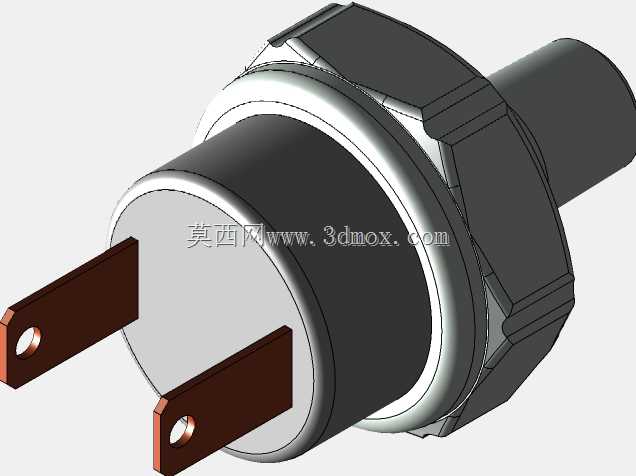

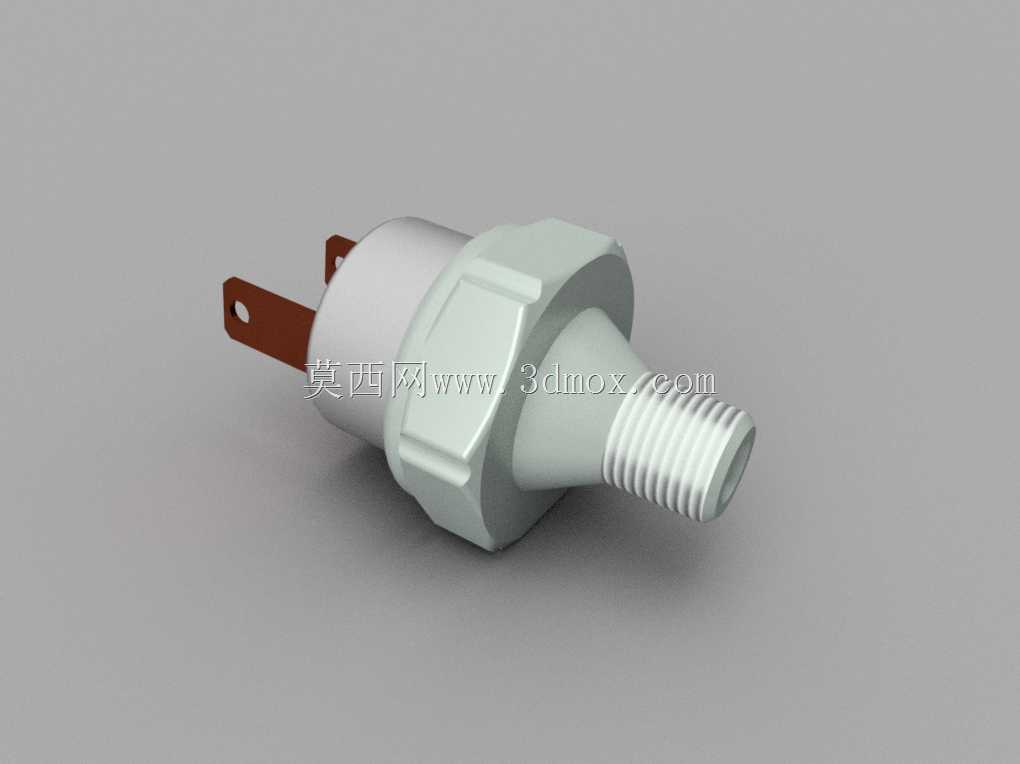

在车用动力系统的油路监测环节，这类压力传感元件是保障润滑系统正常运行的核心部件，主要搭载在内燃机的主油道、滤清器基座等位置，实时采集机油管路内的压力数值，将压力物理量转化为可被车载电控系统识别的电信号，一旦油压偏离正常工作区间，就能及时触发仪表端的预警提示，避免发动机因润滑不足出现轴瓦磨损、拉缸等严重故障。从结构设计来看，这款传感元件采用了锥面外螺纹的接口形式，螺纹段做了等距牙型处理，安装时可配合密封垫片直接拧入发动机缸体或油道的对应内螺纹孔，无需额外设计复杂的转接结构，螺纹根部的六角拧动台做了对称平面加工，适配标准开口扳手的拧紧作业，能保证安装过程中受力均匀，不会出现壳体开裂的问题。元件的主体壳体采用了变径锥台结构，从螺纹端向接线端逐步过渡，既保证了内部感应膜片、信号转换模块的安装空间，又尽可能压缩了整体轴向尺寸，避免在发动机紧凑的舱内布局中与周边管线、支架发生干涉，壳体表面做了加强筋结构处理，提升了注塑壳体的抗振性能，能承受车辆运行过程中发动机带来的持续高频振动，不会出现壳体疲劳破损的情况。接线端采用了双插片式的接插结构，插片做了镀锡防锈处理，能适配车用标准线束接插件，插片与壳体的衔接位置做了密封灌胶处理，可阻挡机舱内的油污、水汽进入元件内部，避免电路短路故障。在实际选型匹配过程中，这类传感元件的安装边界需要重点关注螺纹规格、拧入深度以及接线端的朝向，要保证安装后插片位置不会与周边部件产生挤压，同时感应端的进油孔要正对油道内的机油流向，保证压力采集的准确性，避免因安装位置偏差导致的信号失真。设计这类元件的三维结构时，需要重点平衡壳体强度与整体重量，既要满足车用部件的抗振、耐温要求，又要尽可能控制元件自重，减少对发动机安装位的载荷影响，同时内部的感应腔室要做等容积设计，保证压力传递的线性度，让输出的电信号与实际油压值保持稳定的对应关系，为整车电控系统提供可靠的监测数据。
