U型开槽带腰孔金属弹性卡扣钣金件

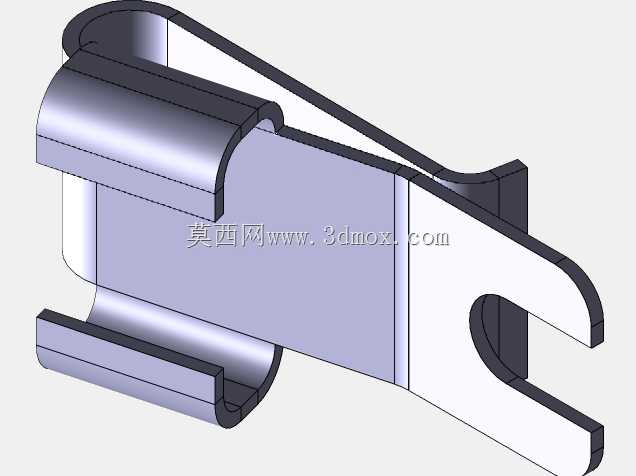

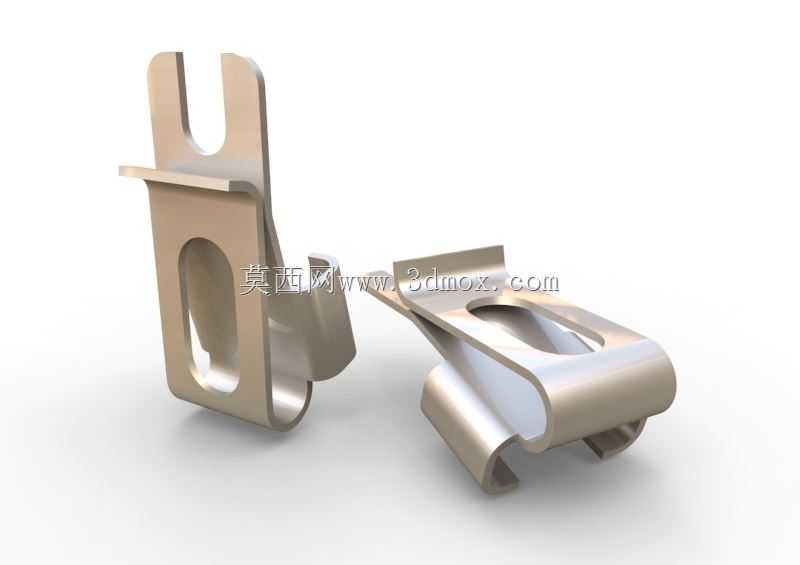

这类带U型开槽与腰型孔的弹性钣金卡扣，在低压电气柜布线、小型机电设备内部线束固定、家电壳体内部组件卡装场景中应用十分广泛，日常做设备结构改型时经常会用到这类小零件，别看零件体量小，卡接的可靠性直接影响整机内部组件的装配稳定性。从结构设计逻辑来看，零件整体采用薄金属板冲压弯折成型，上端的U型开口槽是为了适配设备内部预设的卡装凸台，安装时直接对准凸台推入即可完成初步定位，不需要额外拧装螺丝，能大幅缩减装配工位的操作时长，适配批量流水线的装配节奏。腰型孔的设计并非随意开设，一方面是为了给卡接动作提供弹性形变的余量，避免硬卡接导致零件应力集中断裂，另一方面也能适配一定范围内的安装位置偏差，降低配套安装基座的加工精度要求，减少生产环节的加工成本。零件下部的弯折卷边结构，是整个卡扣的弹性施力部位，弯折弧度经过反复调试，既保证卡入后有足够的抱紧力防止松脱，又不会因为刚度过大导致装配时需要过大的按压力，造成操作人员装配疲劳或者零件本身变形。从安装边界来看，这类卡扣的整体厚度通常根据卡接力需求选用0.8-1.5mm的金属板材，卡接凸台的适配厚度一般比U型槽的开口尺寸大0.2-0.4mm，依靠板材自身的弹性形变抱紧凸台，安装时不需要预留过大的操作空间，侧面仅需要留出手指按压的操作余量即可，非常适合设备内部空间紧凑的布局场景。在实际选型应用中，需要注意卡扣的表面处理要适配使用环境，普通室内设备场景做常规镀锌防锈处理即可，如果是在户外或者有腐蚀介质的设备中使用，需要选用不锈钢板材冲压或者做达克罗表面处理，避免长期使用后锈蚀导致弹性失效。这类零件的冲压工艺也相对成熟，通过连续模即可完成冲裁、弯折、成型的全工序，量产一致性好，单件成本低，是小型机电产品中性价比极高的固定连接方案。做三维建模时需要重点关注弯折处的R角处理，不能直接做直角弯折，否则实际冲压时会出现应力开裂，同时要预留板材的折弯回弹量，保证成型后的卡扣尺寸符合装配公差要求，腰型孔的边缘要做去毛刺处理，避免安装时划伤操作人员或者划破配套的线束保护层。
