哈特内尔离心式调速机构教学演示模型

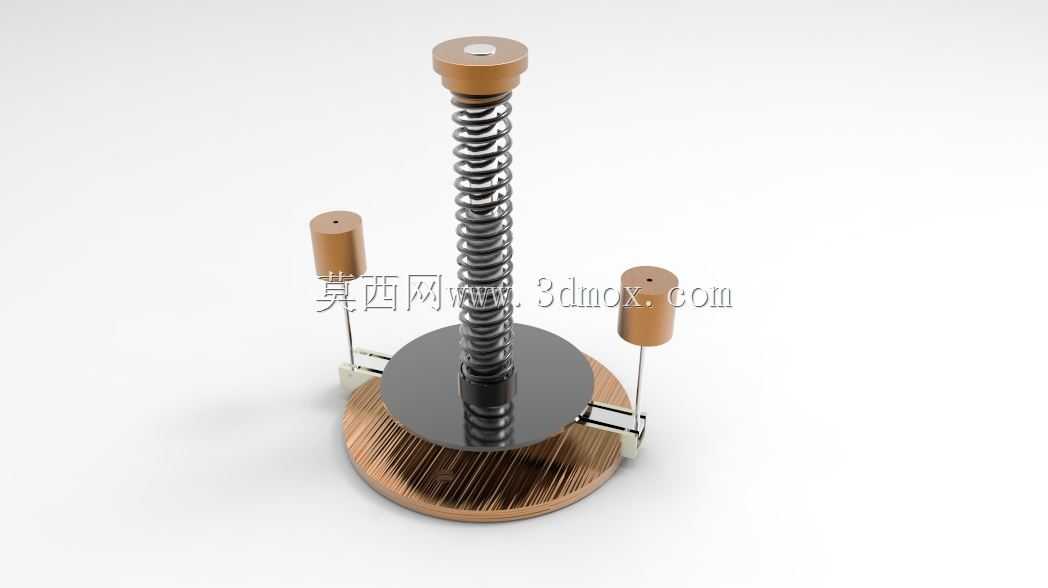

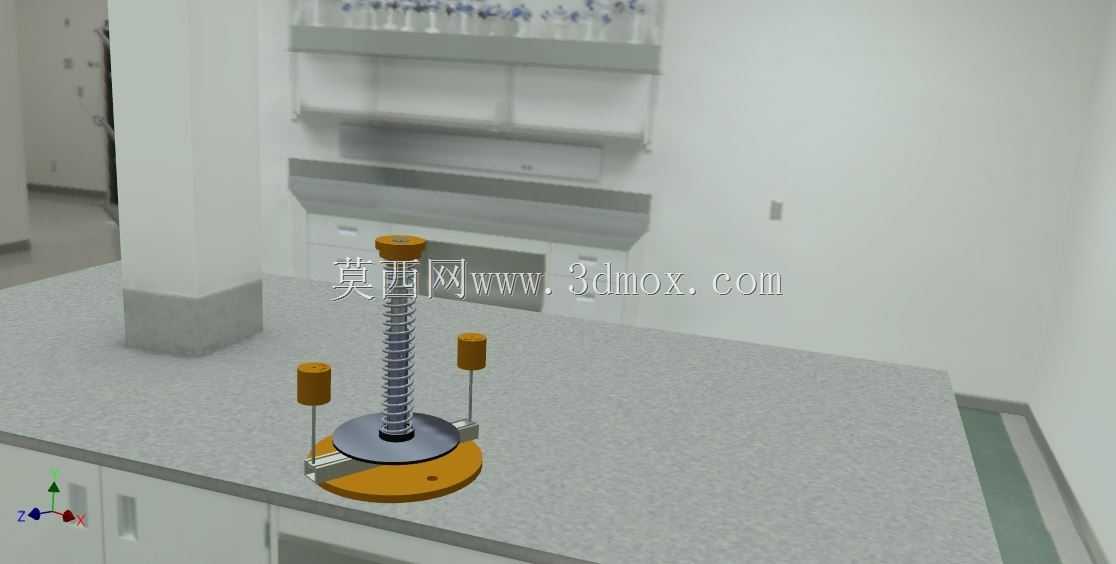

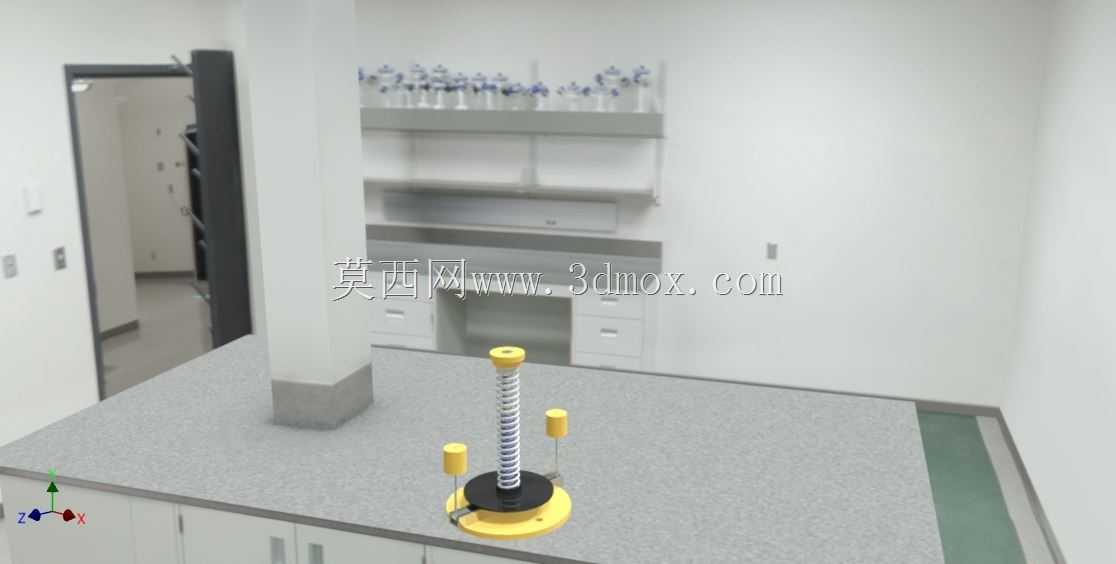

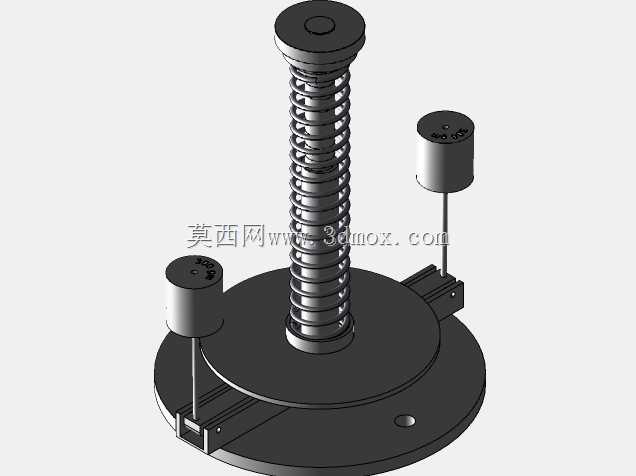

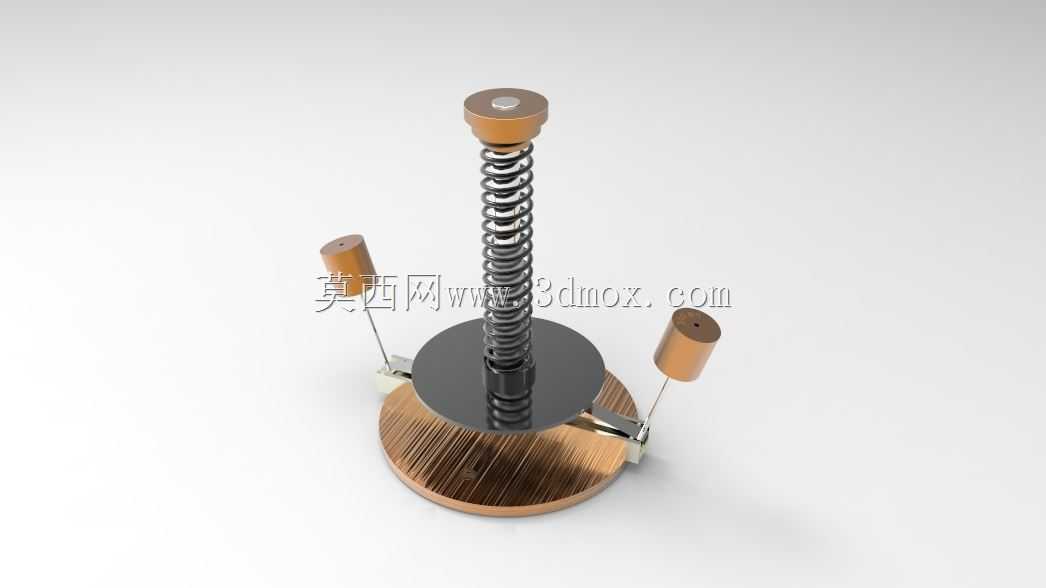

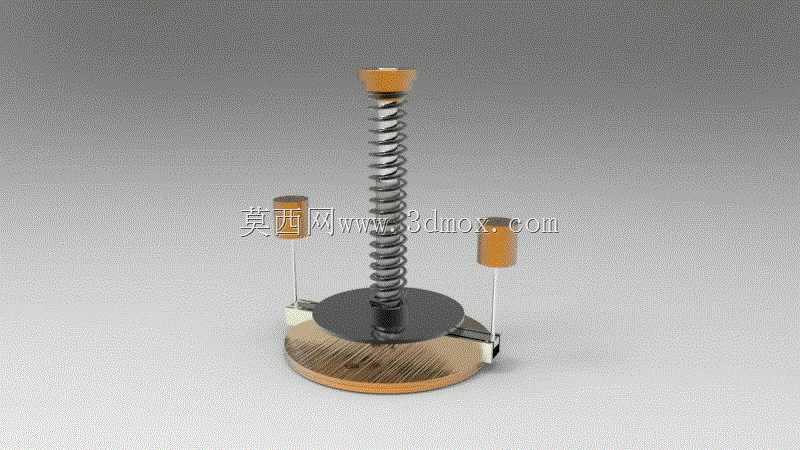

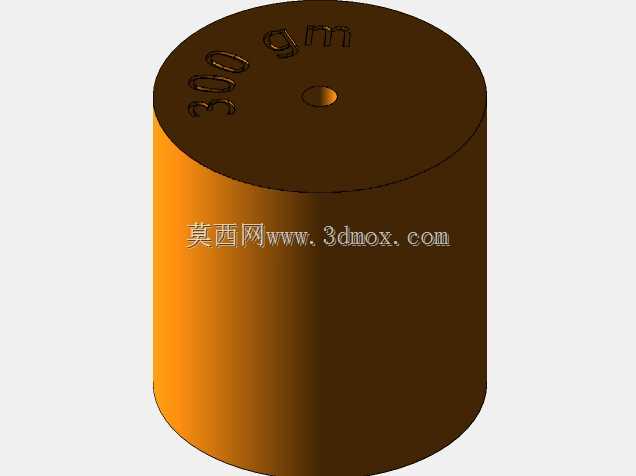

在动力机械转速控制领域，哈特内尔调速器是经典的离心式转速调节执行机构，这套三维结构完整还原了该类调速器的核心机械逻辑，可直接用于高校机械原理课程的结构演示、调速系统原理验证实验，也能作为小型蒸汽轮机、内燃机转速控制模块设计的参考原型。整套机构的核心功能是依托旋转过程中飞重产生的离心力变化，联动弹簧压缩量与滑套位移，最终输出对应转速的调节动作，当输入轴转速升高时，两个对称布置的铜质飞重会在离心作用下向外摆开，通过铰接的连杆推动中部的圆形滑套沿中心导杆向上位移，压缩顶部的螺旋弹簧，这个位移量可以通过杠杆机构联动动力源的节气门或者蒸汽阀开度，自动降低输入功率，把转速稳定在设定区间；当转速降低时，弹簧的回弹力会推动滑套下移，带动飞重向内收拢，联动阀门开大提升输入功率，整套反馈调节过程完全依靠纯机械结构完成，不需要额外的电控元件，可靠性极强，在早期工业动力设备上应用十分广泛。设计这套结构时，首先要保证飞重的铰接点转动顺畅，两个飞重的质量差需要控制在极小的公差范围内，避免高速旋转时产生不平衡振动，中心导杆与滑套的配合选用间隙配合，保证滑套上下位移时没有卡滞，同时要控制导杆的直线度公差，避免长期动作后出现偏磨。顶部弹簧的刚度参数需要匹配飞重质量与额定工作转速区间，弹簧两端做并圈磨平处理，保证压缩过程中受力始终沿中心轴线方向，不会出现侧向力导致滑套卡涩。底部的安装底座采用圆盘式结构，中心设置与输入轴连接的定位孔，安装时需要保证中心导杆与输入轴的同轴度，同轴度公差需要控制在0.05mm以内，避免高速旋转时出现摆动。整套机构的径向安装边界以飞重完全甩开时的最大外圆为限，轴向尺寸从底座安装面到顶部弹簧座上端面，预留足够的滑套上行行程空间，避免飞重摆到最大角度时与底座或者弹簧座发生机械干涉。这套结构的所有铰接销轴都做了防脱设计，连杆与飞重、滑套的连接位置预留了足够的转动间隙，不会出现运动死点，能够完整复现哈特内尔调速器从怠速到额定转速的全行程调节动作，不管是用于教学演示台架搭建，还是作为调速系统设计的原理验证原型，都能直观展现离心式调速机构的核心工作逻辑，帮助设计人员理解纯机械转速反馈系统的力平衡关系、行程匹配逻辑与安装定位要求。
