30mm环径高调步枪瞄准镜安装支架

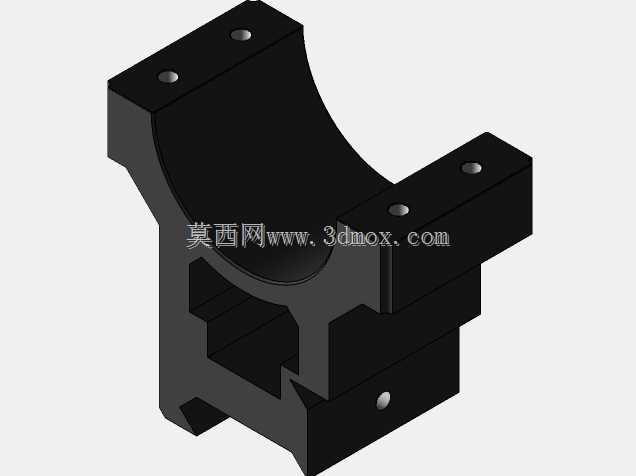

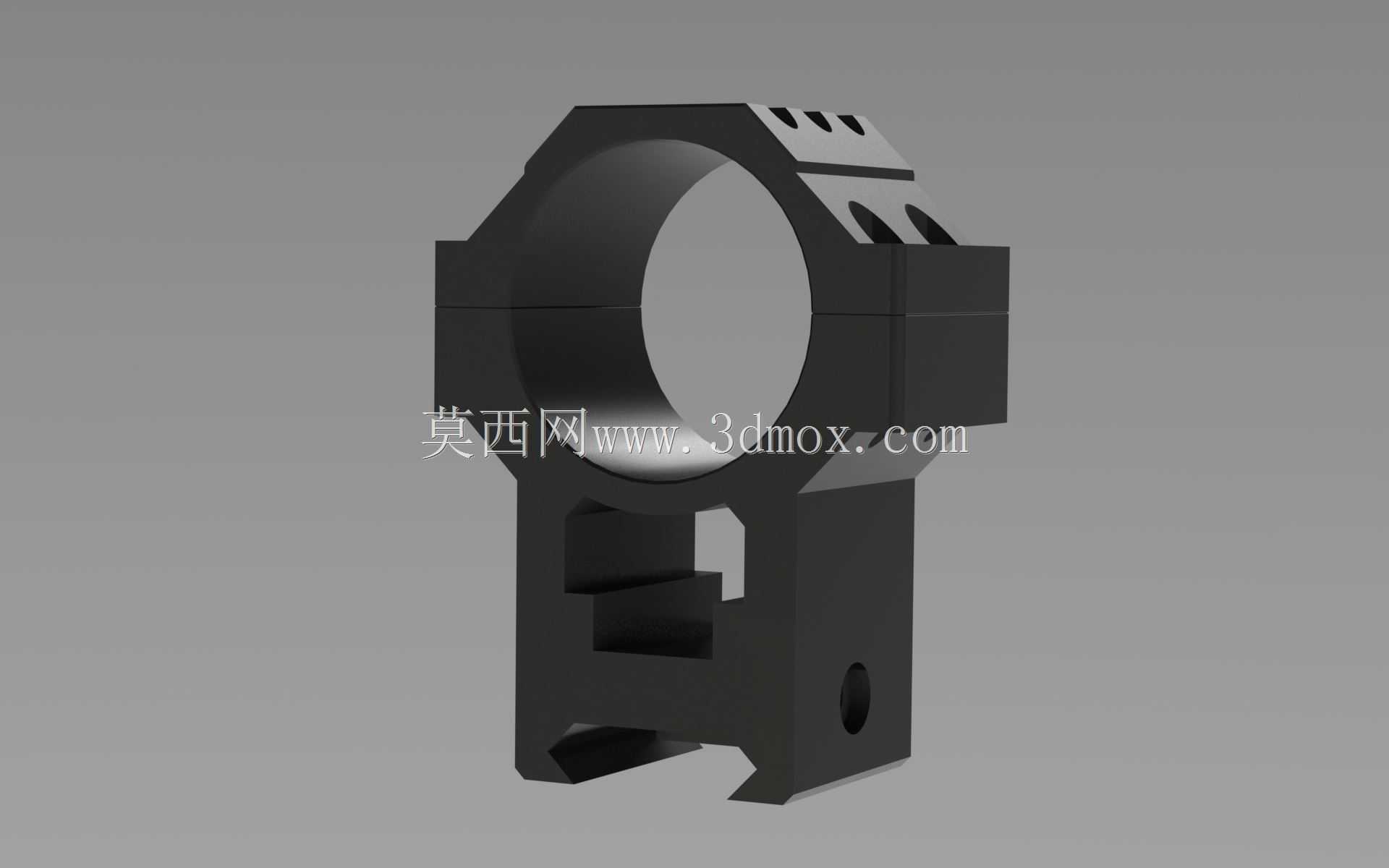

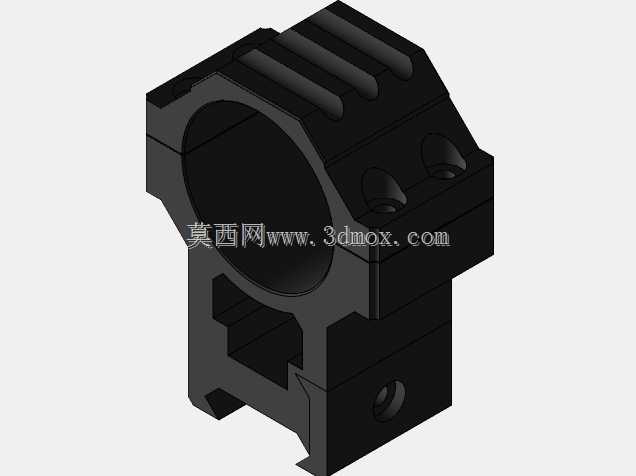

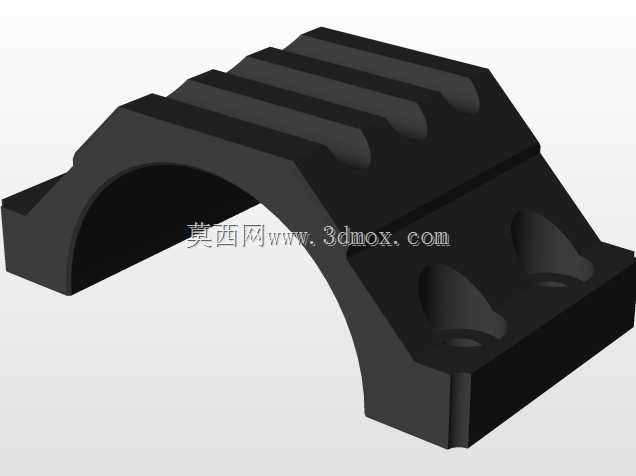

这款安装支架主要应用于民用射击运动、狩猎器材配套领域，适配环径30mm的常规步枪瞄准镜，解决不同瞄准基线高度需求下的镜身固定问题，同时兼容标准皮卡汀尼导轨接口，是轻武器附件系统里的核心连接部件。从实际使用场景来看，不同射手的脸型、贴腮位置存在差异，部分带大物镜的瞄准镜还需要预留足够的枪管上方间隙，避免物镜与护木产生干涉，这款高剖面设计的支架刚好能满足这类高位安装需求，安装后瞄准线高度适配多数带贴腮板的战术步枪枪托，射手无需刻意调整头部姿态就能获得舒适的瞄准视场。结构设计上，支架采用分体式环夹锁紧思路，上半部分的环抱结构通过两侧的锁紧位施加夹紧力，配合M3内六角螺栓实现镜身的无间隙固定，环体内壁做了等径圆弧处理，夹紧时受力均匀，不会因为局部应力过大夹伤瞄准镜镜身的阳极氧化层，也能避免射击后坐力下镜身出现偏转移位。下半部分的导轨卡槽做了标准的皮卡汀尼槽型匹配，卡槽内侧的定位凸台能卡入导轨的防滑槽内，横向不会出现窜动，侧面预留的锁紧孔位可装入锁紧螺钉，将支架牢牢固定在导轨上，承受连续射击的往复后坐冲击也不会松动。外形尺寸方面，环抱部分的内孔直径严格控制在30mm，适配市面上绝大多数主流定倍、变倍30mm管径瞄准镜，支架整体高度从导轨安装面到环体中心的距离做了加高处理，安装后镜身中心距离导轨面有足够高度，既可以避开机械瞄具的遮挡，也能适配大口径物镜的瞄准镜，不会出现物镜碰护木的问题。安装边界上，支架底部的卡槽宽度完全符合皮卡汀尼导轨的标准尺寸，不需要额外打磨适配，只要是符合军规标准的皮卡汀尼导轨段都能直接安装，环体上的减重槽在保证结构强度的前提下降低了整体重量，不会给枪械前端增加过多冗余重量影响持枪平衡。设计过程中重点考虑了后坐力耐受性能，支架的受力拐角处都做了圆弧过渡处理，避免应力集中导致的断裂问题，环体与底座的连接部分做了加厚处理，连续大口径弹药射击的冲击下也不会出现形变，保证瞄准点的一致性。
