12毫米方形贴片式轻触按键结构设计

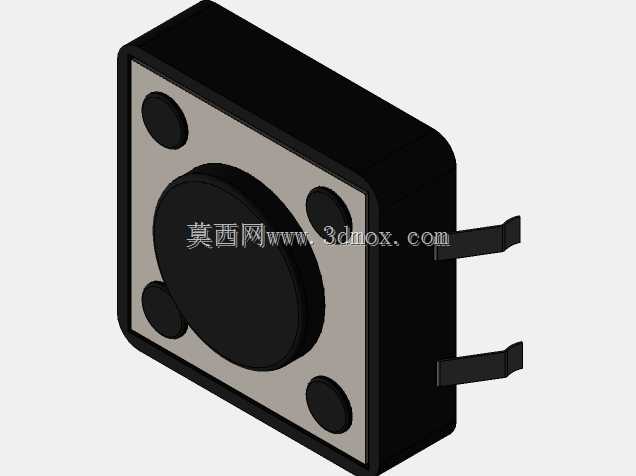

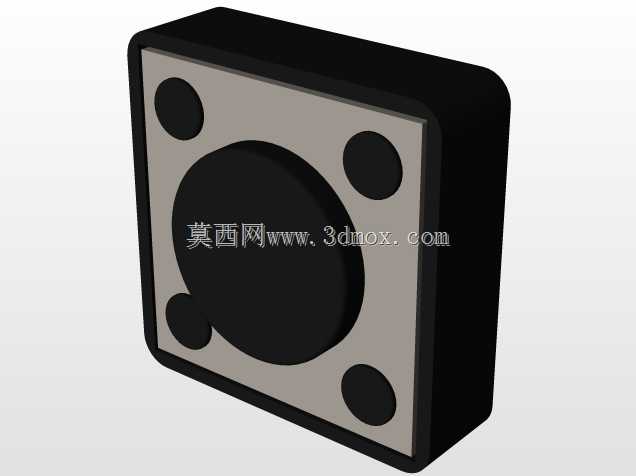

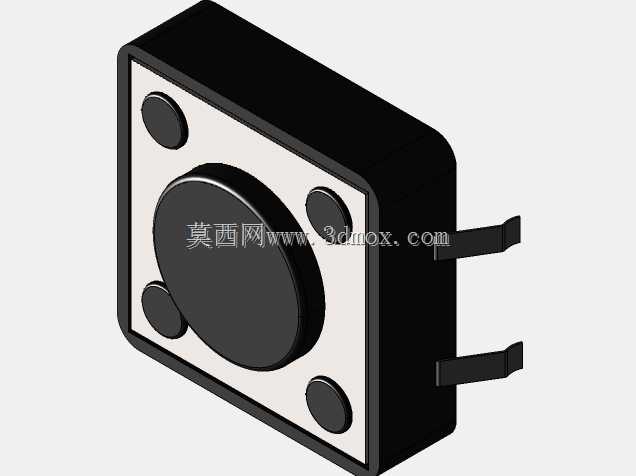

在消费电子、工控面板、小型家电的人机交互回路里，这类12mm规格的贴片轻触按键是触发信号输入的核心基础元件，日常接触的蓝牙外设按键、工控设备操作面板触发键、小型家电功能选择键，大多会选用这类尺寸的元件做信号触发。不同于大尺寸的机械按键，这类贴片式轻触按键不需要额外的安装固定支架，直接通过侧边的两个焊盘贴合在PCB表面完成焊接固定，能大幅压缩整机内部的装配空间，适配厚度要求严苛的便携类电子产品设计需求。从结构设计层面看，这款按键采用方形基座搭配中心圆形触发键帽的布局，基座四个角做了小圆角过渡，避免贴片过程中尖锐边角剐蹭PCB阻焊层，中心圆形键帽的按压行程控制在常规轻触开关的合理区间，按压触发的反馈力度符合日常操作的触感需求，键帽周边的四个圆形凸点是按键基座的定位支撑结构，在贴片过回流焊的过程中，这几个凸点可以配合PCB表面的丝印定位框快速摆正元件位置，同时也能在焊接冷却过程中分散基座的应力，避免高温下基座变形导致键帽卡滞。设计时首先确定了12x12mm的外形安装边界，这个尺寸是行业内通用的轻触按键标准规格之一，能兼容市面上绝大多数的按键帽选配需求，两个侧向伸出的焊盘长度和宽度都按照SMT贴片的通用工艺要求设定，焊盘表面做了平整化处理，保证焊锡浸润的均匀性，避免出现虚焊、立碑等贴片不良问题。基座内部的触发弹片结构做了无变形优化，反复按压过程中不会出现弹片移位、触发失效的问题，基座外壳采用耐温工程塑料材质，能承受回流焊的高温环境不会出现软化变形，键帽和基座之间的配合间隙控制在合理范围，既不会因为间隙过大出现键帽晃动，也不会因为间隙过小导致按压卡滞，日常使用中即使有少量灰尘落入间隙，也不会影响正常的触发功能。在做整机结构选型时，这类按键不需要预留额外的侧向装配空间，只需要在PCB上对应位置预留标准焊盘，在外壳面板上对应键帽位置预留合适的按压开孔即可，装配效率远高于插件式按键，同时因为是贴片元件，可以和其他表贴元件一起过回流焊完成焊接，不需要额外的手工补焊工序，能有效降低整机的生产装配成本。针对不同的操作场景，这款按键的触发压力做了适配常规操作的设定，既不会因为压力过轻导致误触发，也不会因为压力过重导致操作手感生硬，长期按压操作也不会出现明显的手指疲劳感，适合需要频繁触发操作的设备使用。
