小型交直流两用驱动电机结构设计

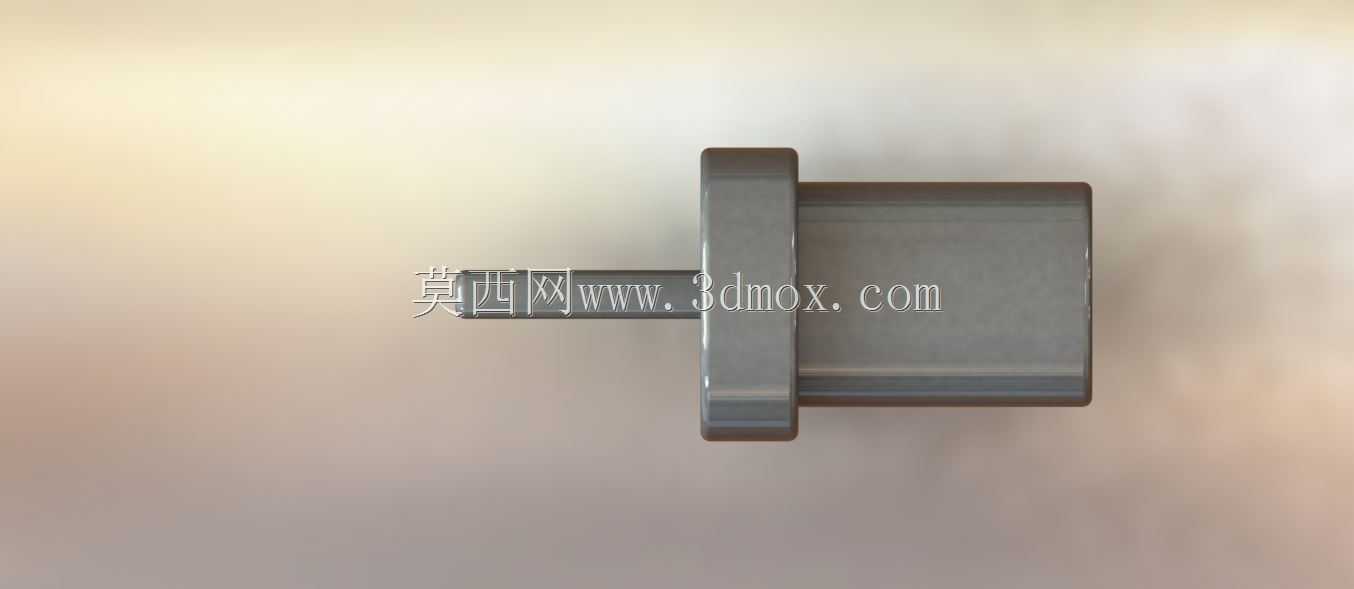

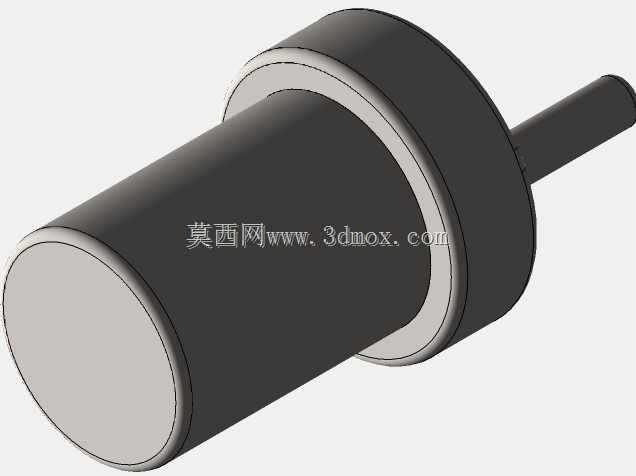

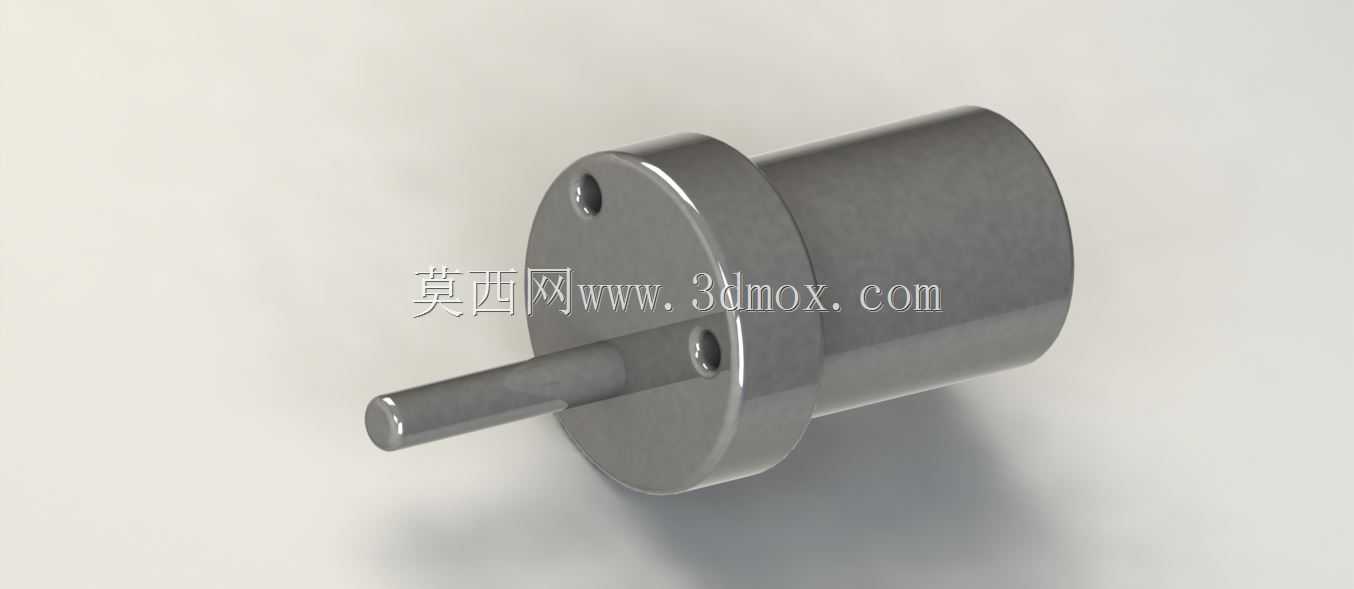

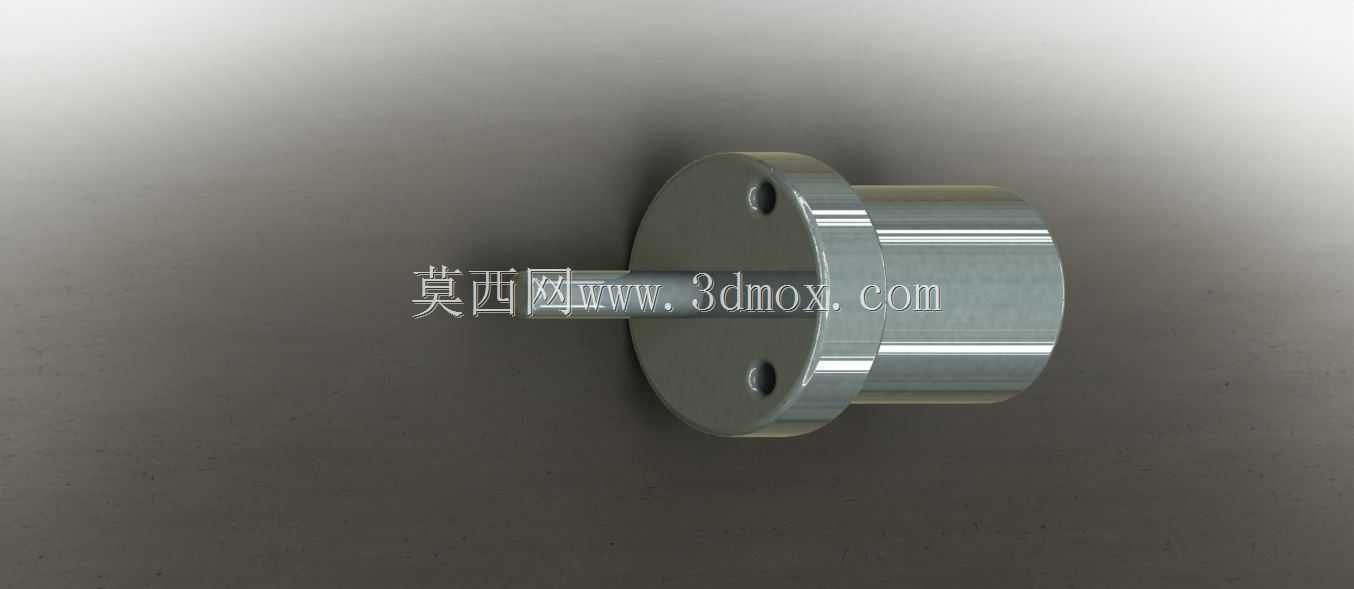

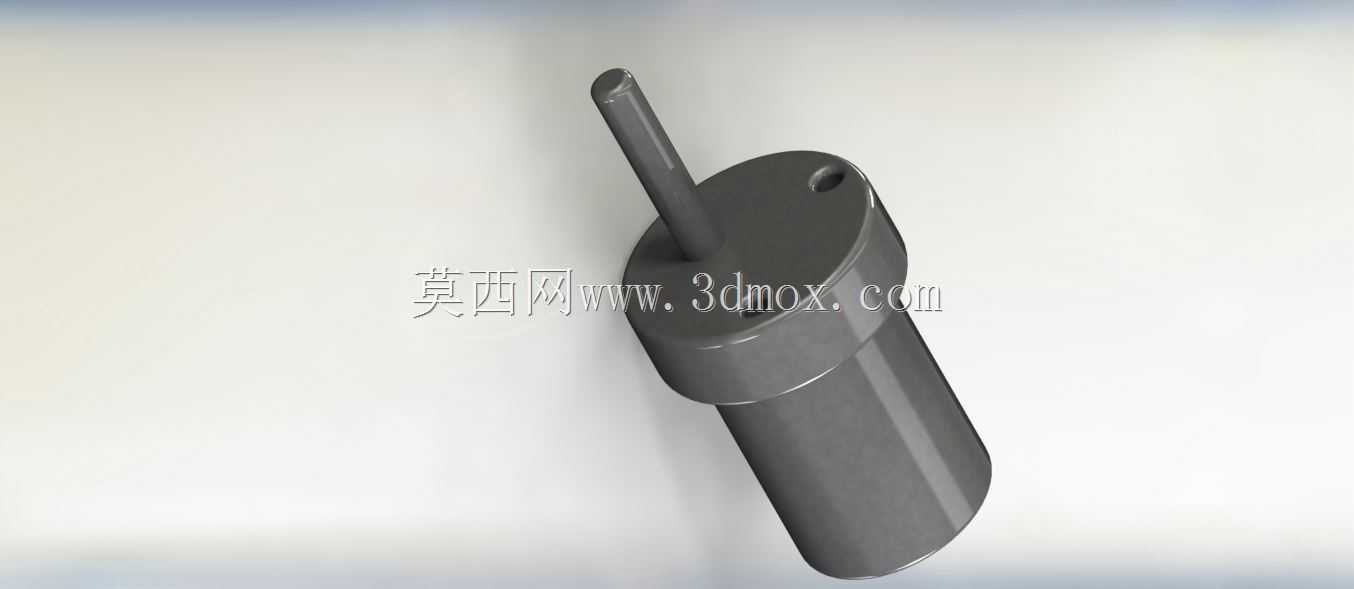

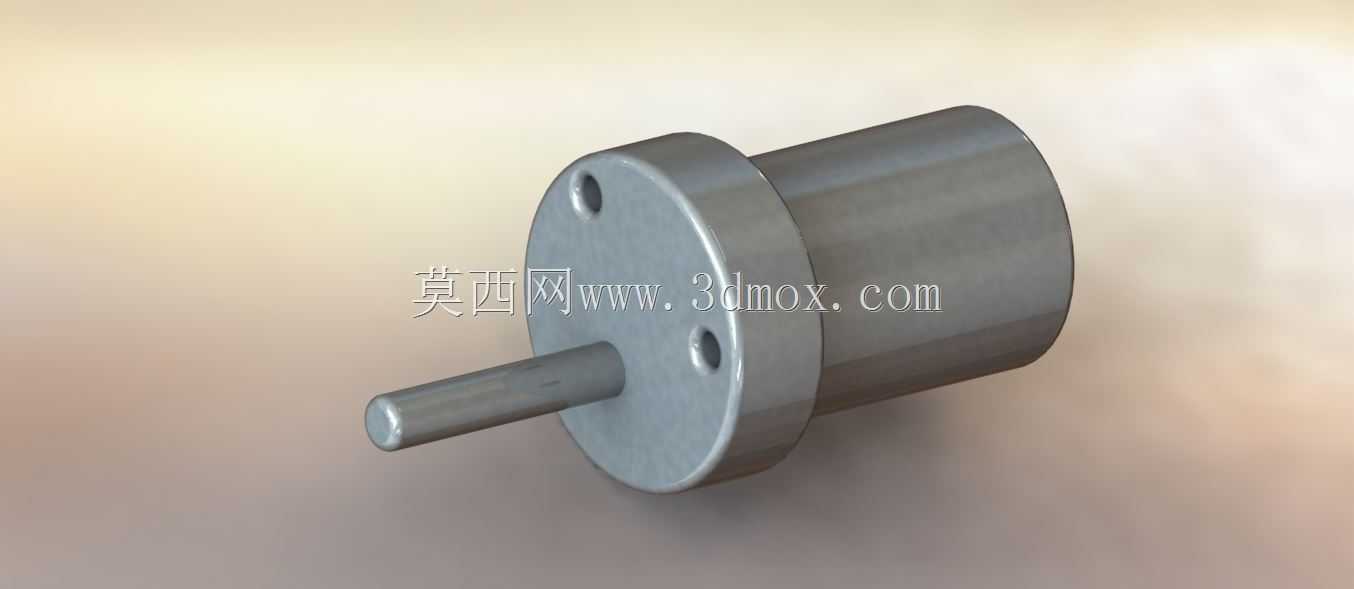

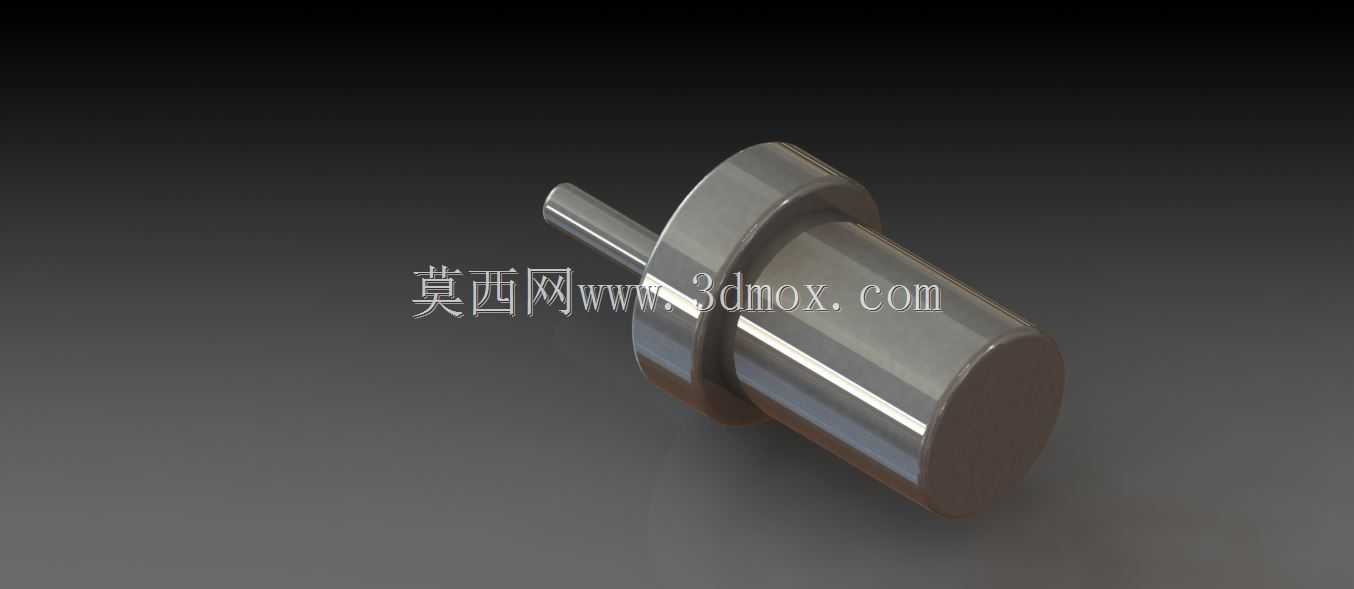

这款交直流两用驱动电机的三维结构，在建模阶段优先考虑了小型自动化设备、教学实训装置、桌面级机器人的动力适配需求，这类场景对动力单元的安装空间限制严格，同时要求输出扭矩平稳、运行噪音可控，建模时完全围绕实际装配的边界条件展开。从安装端来看，前端法兰盘设置了两个对称的安装通孔，孔位间距与常见的小型减速箱、设备安装基座的孔系完全匹配，安装时无需额外加工转接板，可直接通过螺栓完成固定，法兰盘的止口尺寸做了公差适配设计，装配时能自动完成同轴度定位，避免输出轴与负载端出现偏心磨损。输出轴采用单出轴设计，轴径适配常规的联轴器、小型同步带轮安装尺寸，轴端做了倒角处理，方便装配时快速插入负载连接孔，轴伸长度控制在合理范围，既保证与连接件的配合长度足够传递额定扭矩，又不会因为轴伸过长增加运行时的径向跳动量。电机主体采用圆柱型外壳结构，外壳表面做了光滑过渡处理，没有多余的凸起结构，在设备内部排布时可以紧贴相邻的结构件安装，最大化利用设备内部的有限空间，外壳的壁厚经过受力校核，既能满足内部定子、转子组件的防护需求，又能控制整体重量，适配移动类小型机器人的载重要求。设计过程中特意兼顾了交直流两种供电场景的结构兼容性，内部绕组的排布空间、端盖的固定结构都做了通用化处理，不需要更改外部安装尺寸就可以适配不同供电形式的内部组件，对于设备选型人员来说，同一款安装基座可以根据供电条件灵活选择对应的电机配置，减少了设备结构件的重复设计工作量。从实际使用角度出发，这款电机的结构设计没有冗余的装饰性特征，所有外形尺寸都服务于装配与功能需求，前端盖与外壳的连接采用止口配合加周向固定的方式，既保证装配后的同轴度，又方便后期维护时的拆解，输出轴与前端盖的配合位置预留了密封件安装槽，可根据使用场景加装密封圈，适配多粉尘、少量溅液的实训或轻度工业场景。建模时对所有安装孔、配合面的尺寸都做了参数化关联，设计人员如果需要调整电机的功率等级，只需要修改对应参数就能快速生成不同长度规格的电机模型，不需要重新绘制整体结构，能大幅缩短配套设备的设计周期。
