精密传动用压铸铝合金齿轮箱盖结构设计

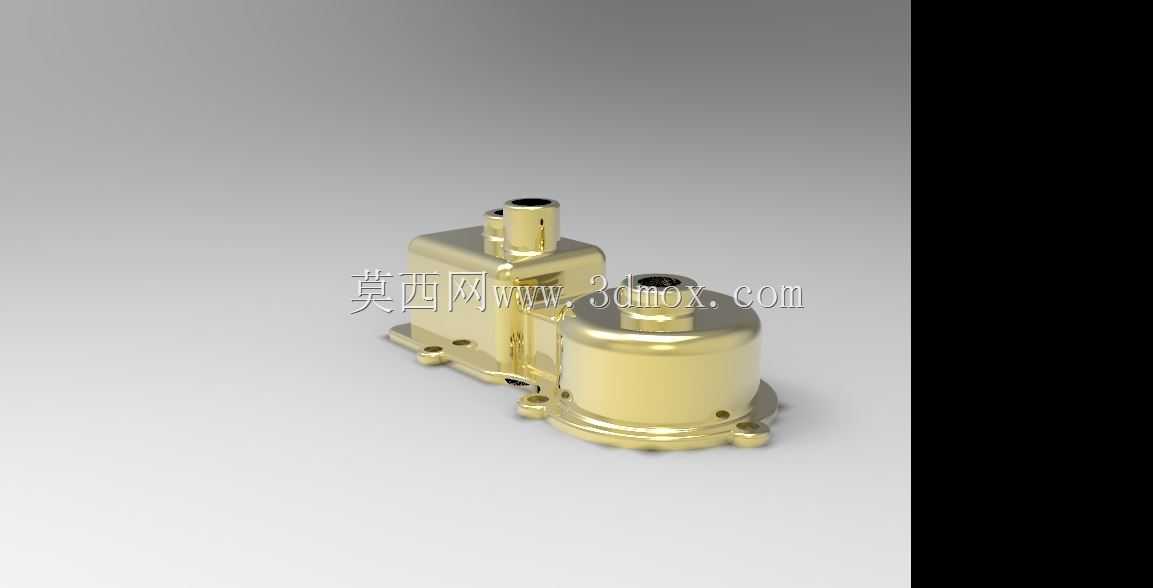

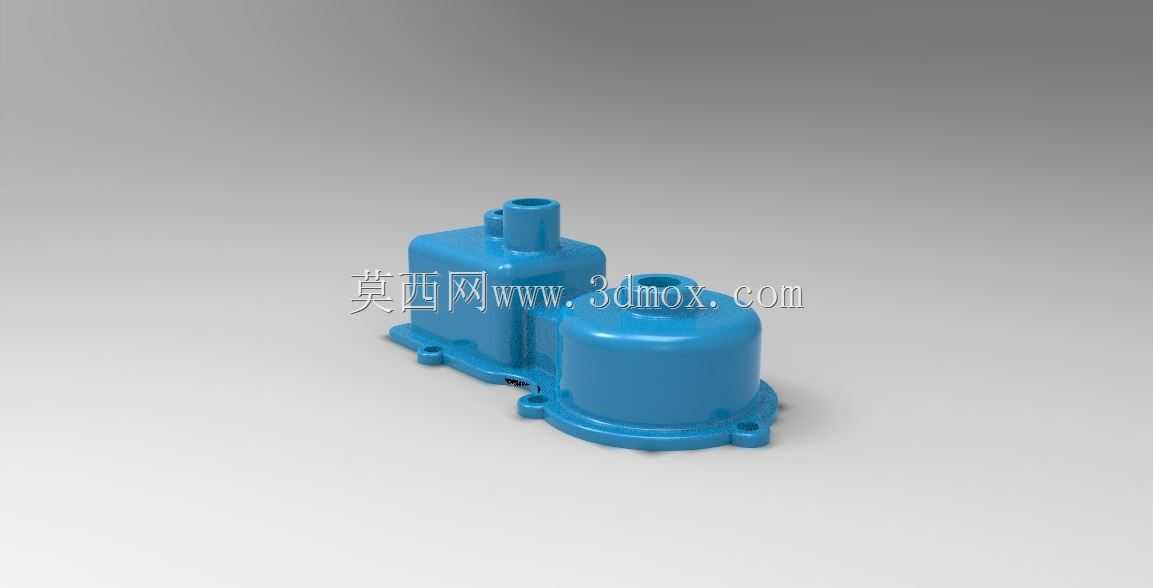

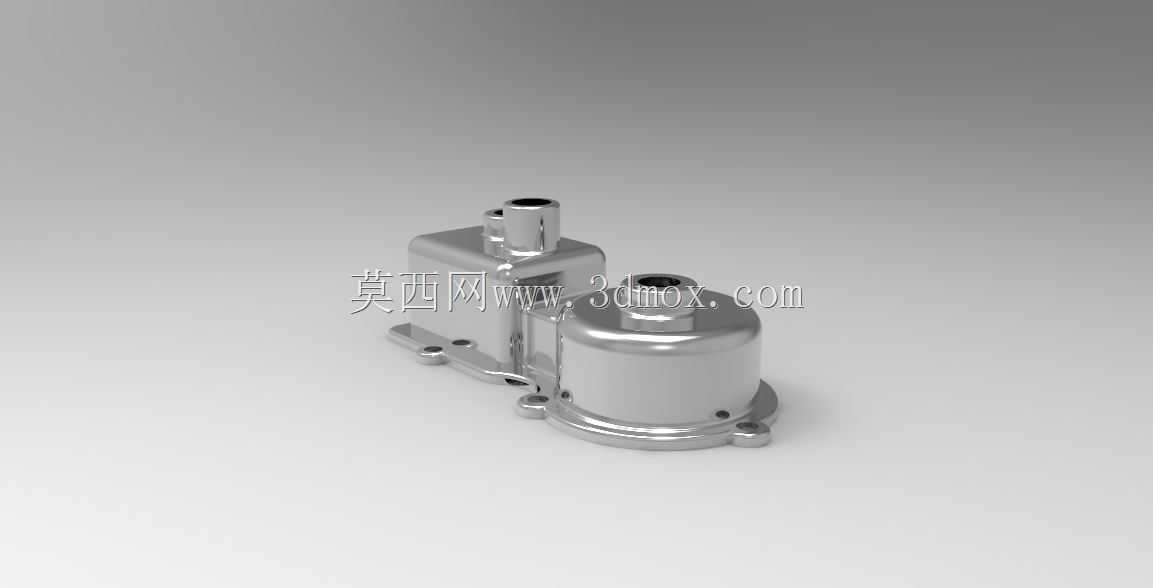

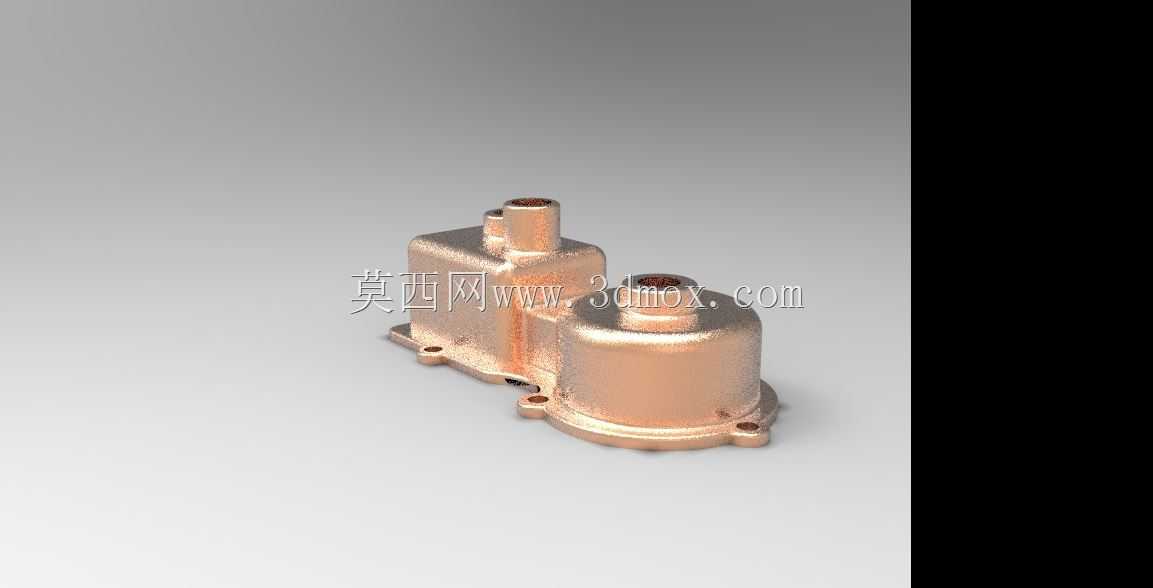

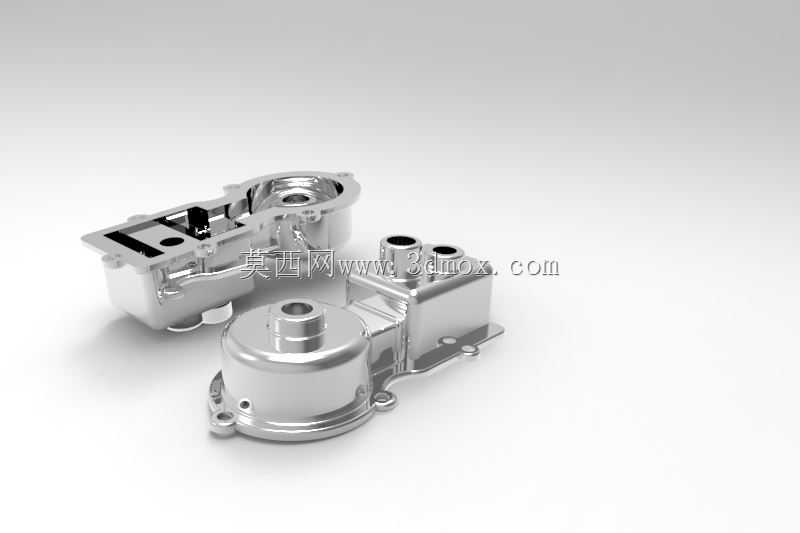

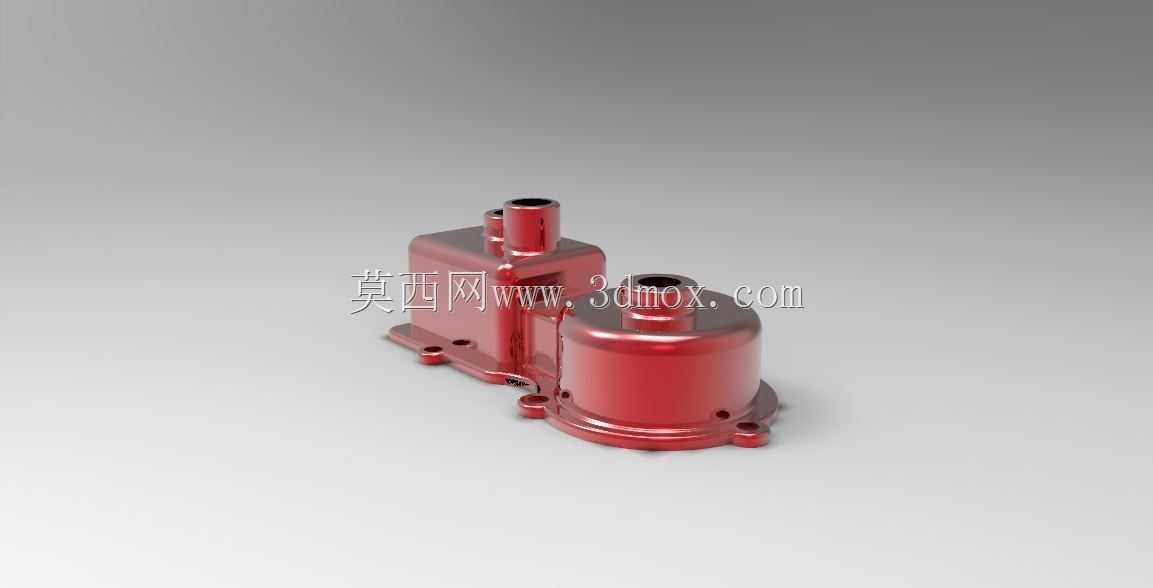

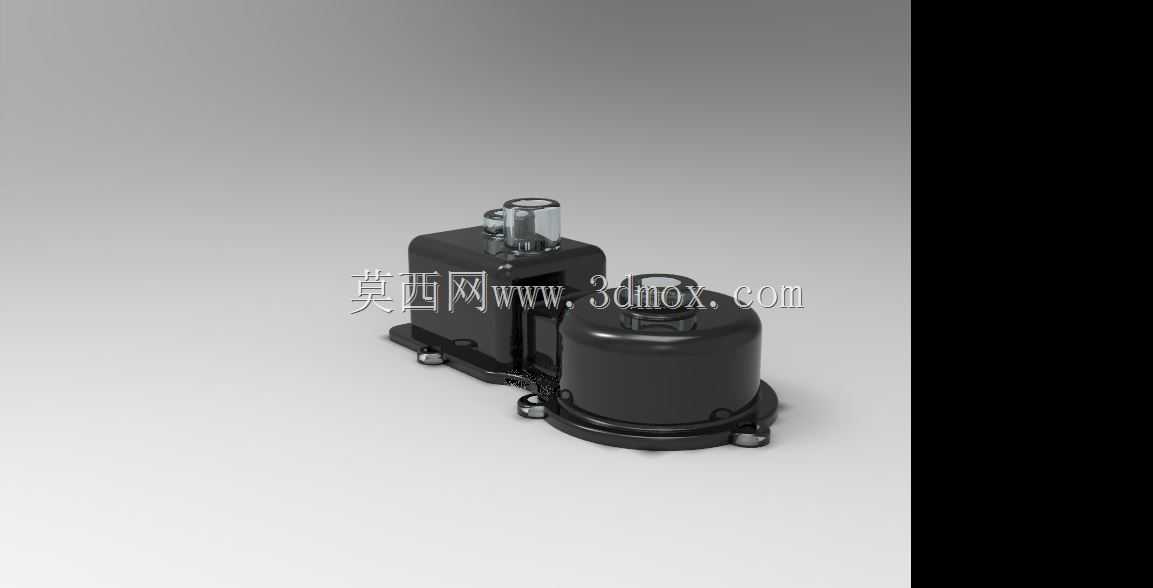

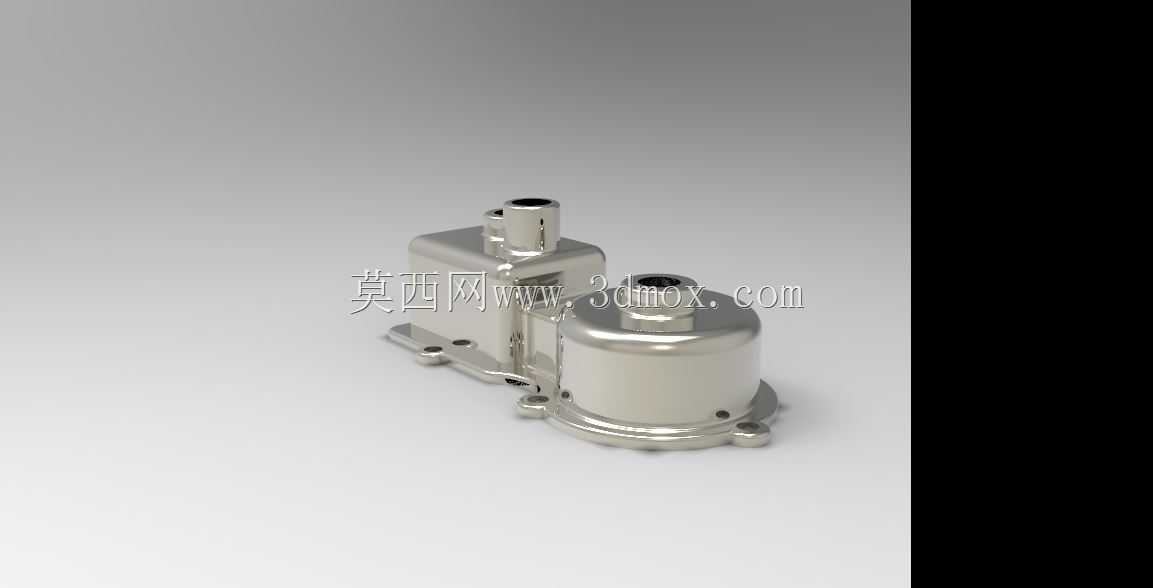

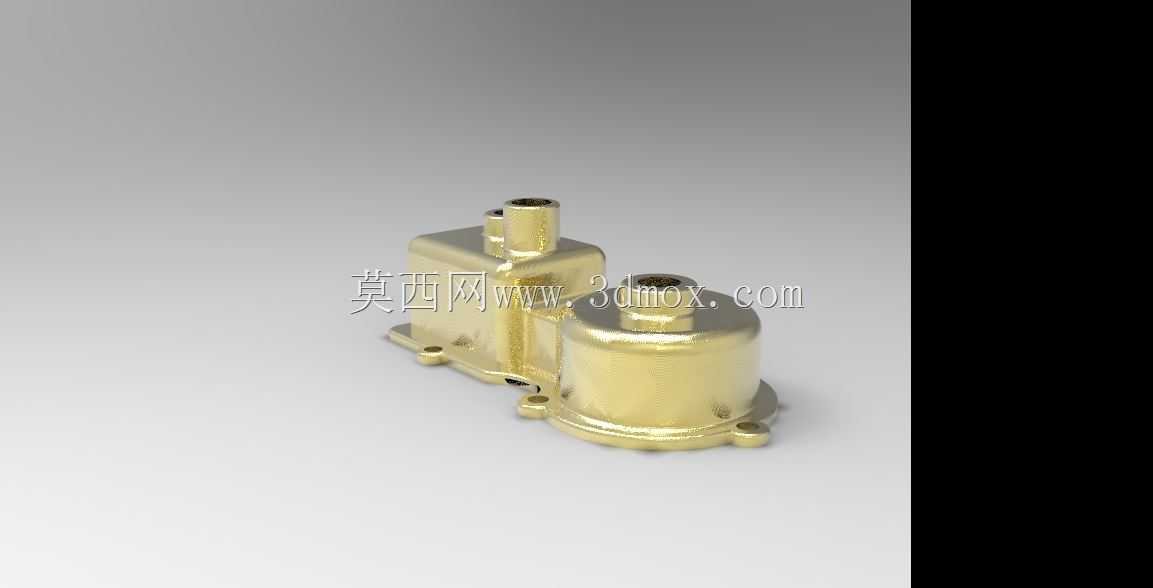

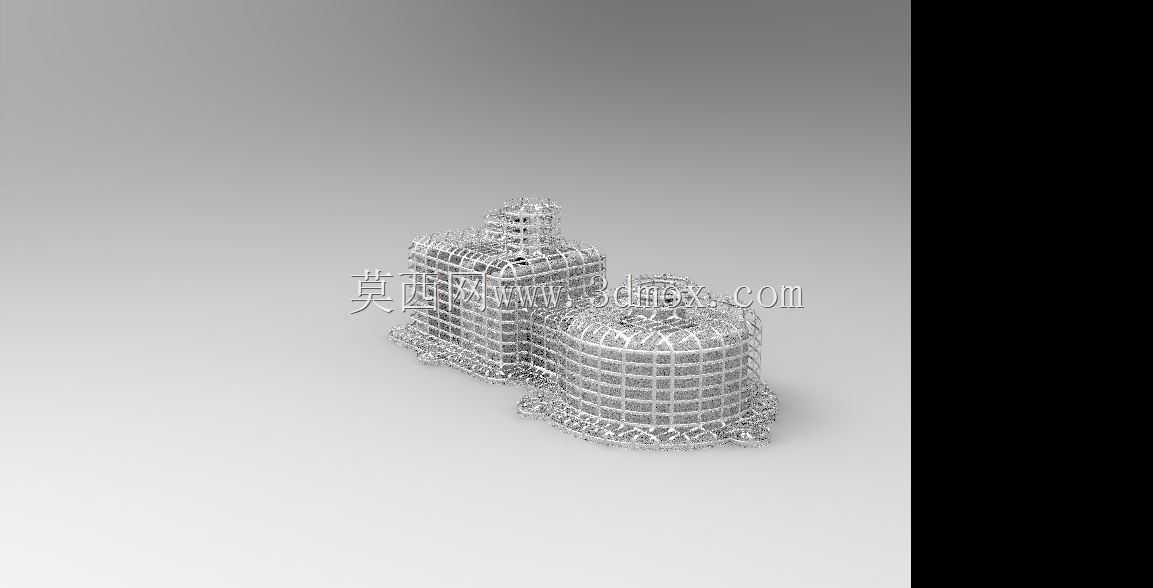

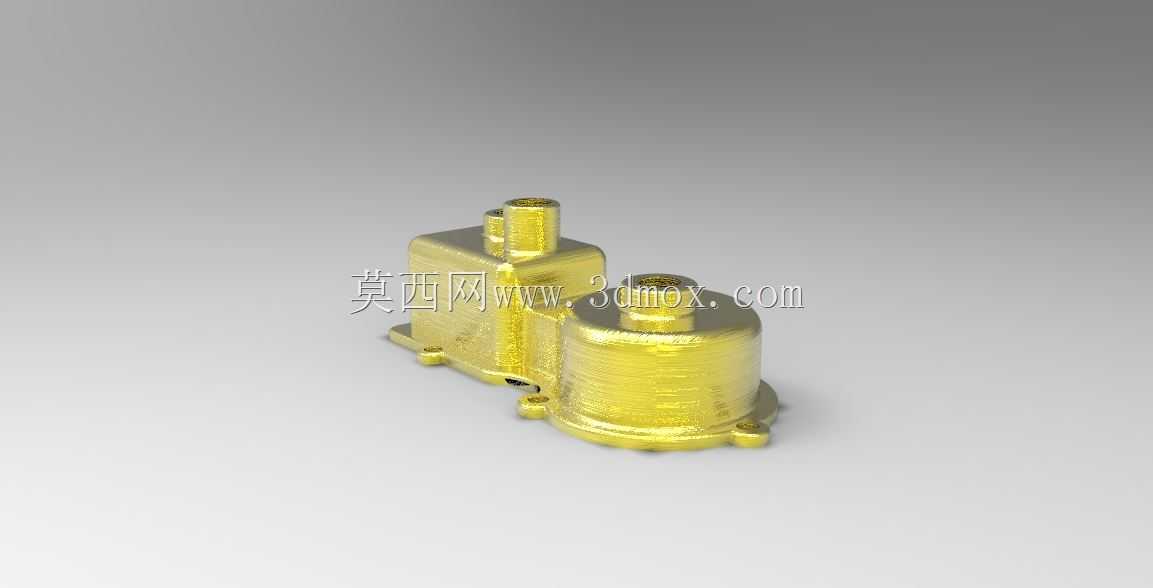

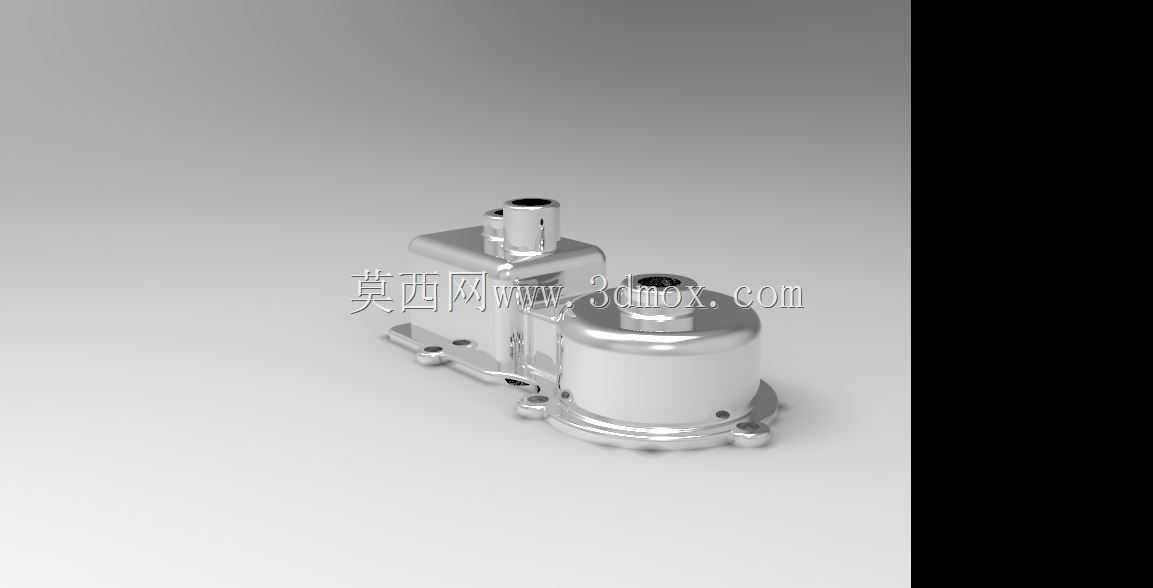

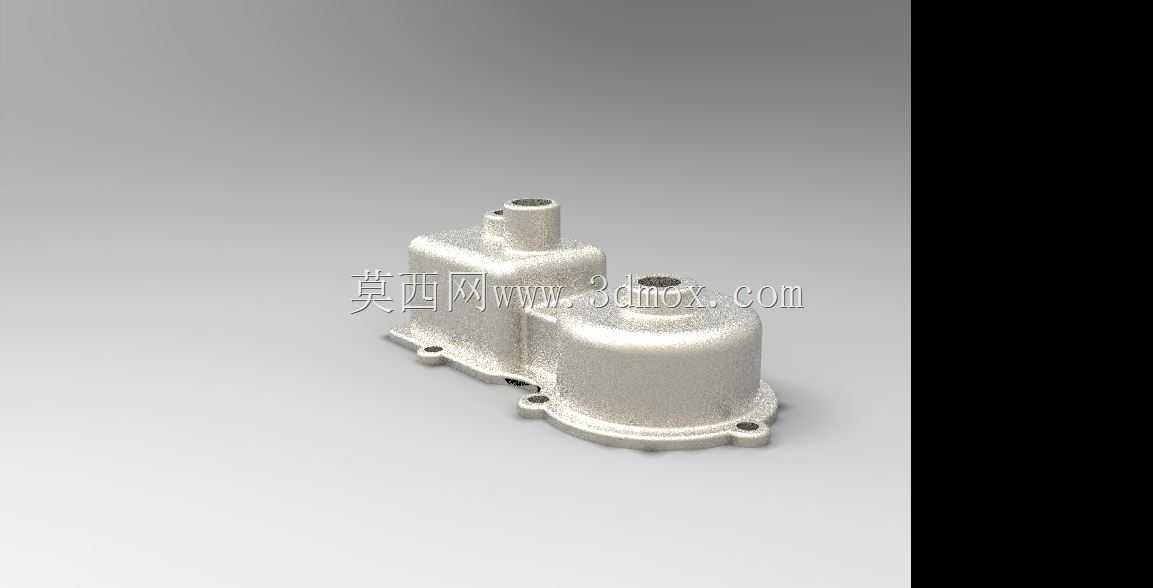

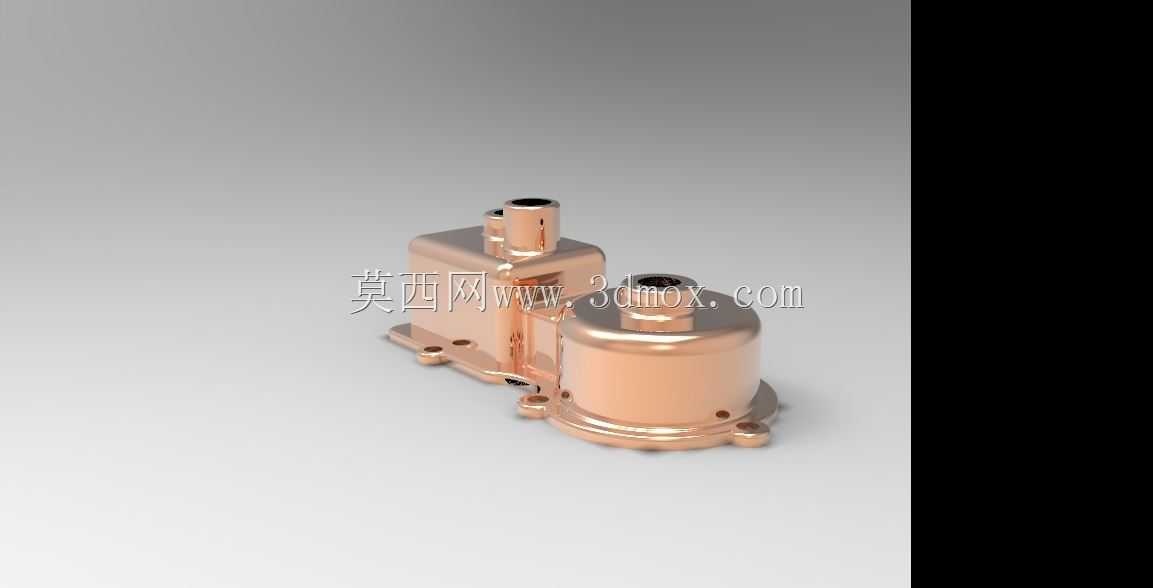

这款齿轮箱盖主要配套小型减速传动机构使用，常见于小型自动化输送线驱动端、家用小型动力机具、轻工设备传动单元的箱体密封防护场景，日常工况下承担隔绝箱内润滑介质、阻挡外部粉尘碎屑侵入传动腔、为内部齿轮轴系提供端部支撑定位的核心作用。从结构设计逻辑来看，整个盖体采用一体化压铸成型思路，主体轮廓完全匹配对应齿轮箱腔体的分型面边界，边缘排布的安装凸台预留了标准紧固件的过孔位置，安装时可通过螺栓与箱体本体紧密贴合，配合接合面的密封槽结构，能有效避免齿轮运转过程中润滑脂泄漏，同时阻隔生产现场的切削碎屑、浮尘进入啮合区域，防止齿面出现异常磨粒磨损。盖体上凸起的多组轴套结构，对应内部不同层级传动齿轮的轴端位置，内孔精度可直接适配滚动轴承的外圈安装，省去额外的轴承座配件，既压缩了整个传动单元的轴向装配尺寸，也能保证轴系运转时的同轴度要求，降低齿轮啮合的错位误差。在安装边界设计上，盖体底部的定位凸缘与箱体端口的止口尺寸完全匹配，装配时可直接嵌入实现快速定位，无需额外调整对齐位置，能有效提升产线装配效率；侧面延伸的安装耳座预留了设备整机固定的连接位，可直接将传动单元固定在设备机架的对应安装面上，减少额外的转接固定支架。盖体表面的加强筋结构沿着内部轴系受力方向排布，在不增加整体壁厚的前提下大幅提升了盖体的结构刚度，避免设备运行过程中受振动影响出现盖体变形、密封失效的问题，同时也能控制构件整体重量，适配小型轻量化传动设备的设计需求。针对不同的腔体分隔需求，盖体内侧设计有对应隔板结构，可将不同转速级的齿轮腔室做初步分隔，配合箱体内部的挡油结构，能引导润滑脂在腔体内合理分布，保证高速啮合齿面的润滑覆盖，减少长期运转的温升异常问题。
