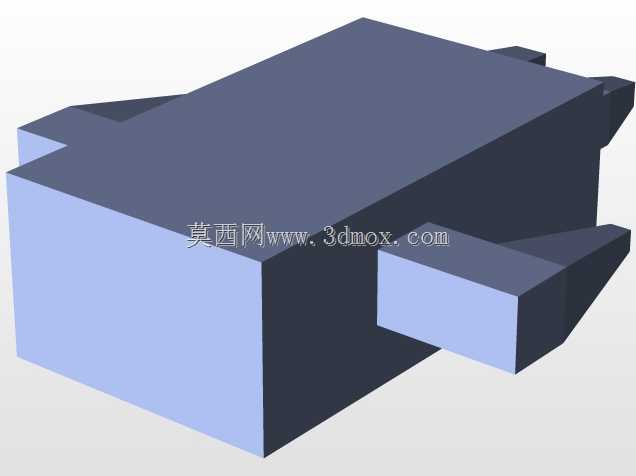

长方体块状基础结构件三维设计

在非标自动化设备、工装夹具搭建以及各类机械结构的初期设计阶段，这类长方体块状基础构件是应用频次极高的基础元件，很多设备的搭建都需要从这类基础块的选型与排布开始，它既可以作为设备底部的调平支撑垫块，也能作为工装夹具的基准定位块，还可以在装配环节作为临时垫高块来补偿装配间隙，适配不同工位的高度差需求。从设计思路来看，这类块状构件优先保证各相邻面的垂直度与平面度要求，建模过程中首先确定基准面，以其中一个底面作为安装基准，其余五个面的形位公差都基于该基准进行约束，三个方向的尺寸比例可以根据实际安装空间灵活调整，本次设计的块状构件长宽高比例接近3:3:1，属于矮胖型支撑块，适合大面接触的支撑场景，能够提供更稳定的支撑面，避免局部应力集中导致的构件变形。在实际应用场景中，这类块状构件常被用在装配流水线的工位下方，作为工装板的支撑座，也可以在检测工位作为工件的垫高基准，让检测探头拥有足够的操作空间，部分小型设备的机脚也会采用这类结构，配合地脚螺栓实现设备的水平调节。外形尺寸方面，这类构件的安装边界需要预留至少5mm的安装孔位空间，若采用螺栓固定的安装方式，需要在构件对应位置加工沉头孔或者螺纹孔，孔位距离构件边缘的距离不小于螺栓直径的1.5倍，避免安装时出现边缘开裂的问题。设计过程中需要重点关注构件的棱边处理，所有非配合棱边都做0.5到1mm的倒角处理，既可以避免安装过程中划伤操作人员，也能消除应力集中点，提升构件的长期使用强度。对于需要频繁拆装的使用场景，这类块状构件的配合面需要标注明确的表面粗糙度要求，一般支撑面粗糙度达到Ra3.2即可满足使用需求，若作为定位基准面使用，粗糙度需要提升至Ra1.6，保证定位精度的稳定性。建模时需要注意各面的拔模角度处理，如果是采用机加工方式生产，不需要额外设置拔模斜度，若采用铸造或者注塑工艺批量生产，则需要根据脱模方向设置不小于1度的拔模斜度，避免生产过程中出现脱模卡滞的问题。这类基础构件看似结构简单，却是整个机械结构精度的基础保障，很多设备的装配精度问题，往往都是因为这类基础块的形位公差不达标导致的，因此在建模阶段就需要严格约束各尺寸的公差范围，长度方向尺寸公差控制在±0.1mm，垂直度公差控制在0.05mm以内，才能满足绝大多数工业场景的使用需求。
