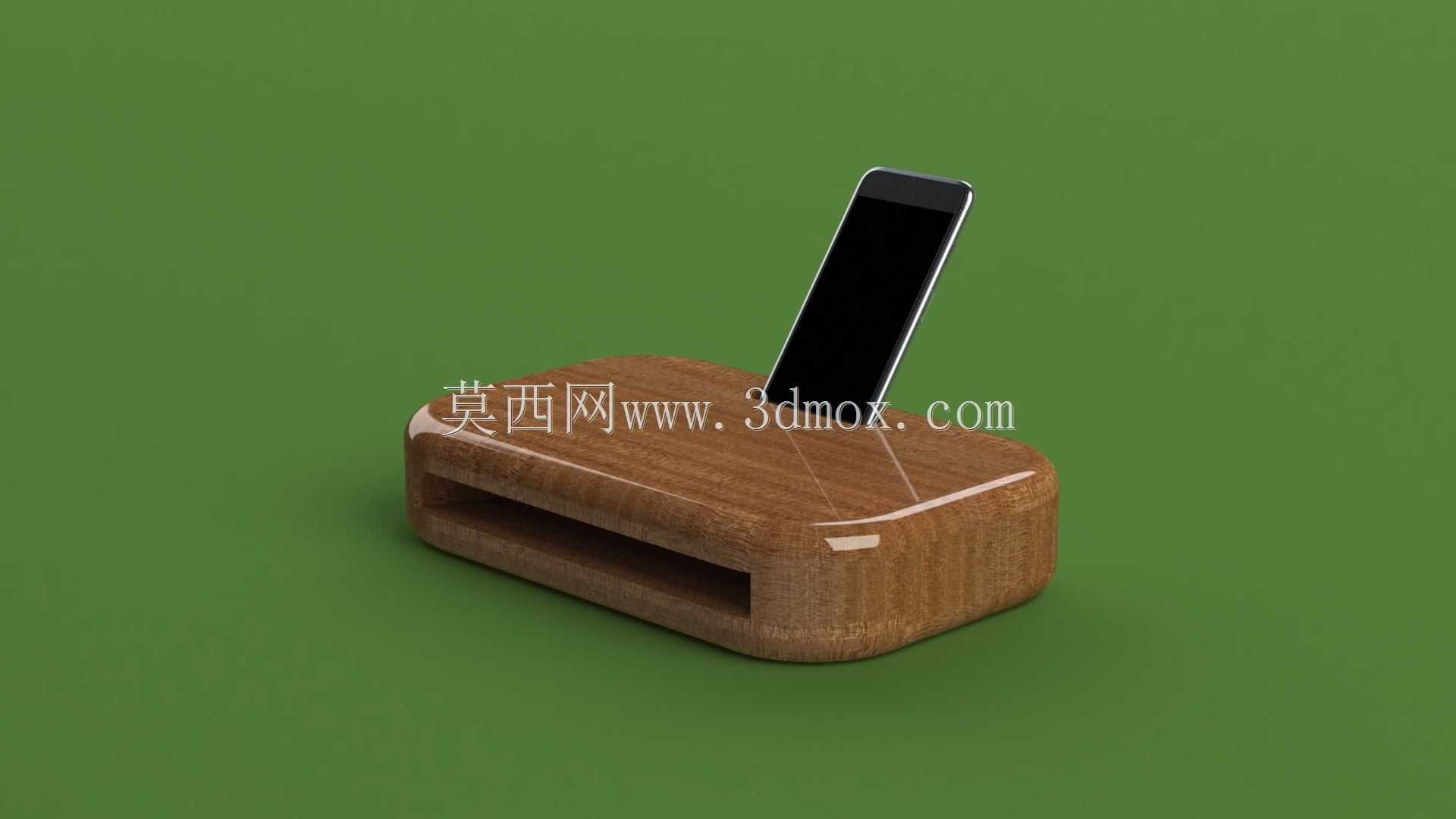

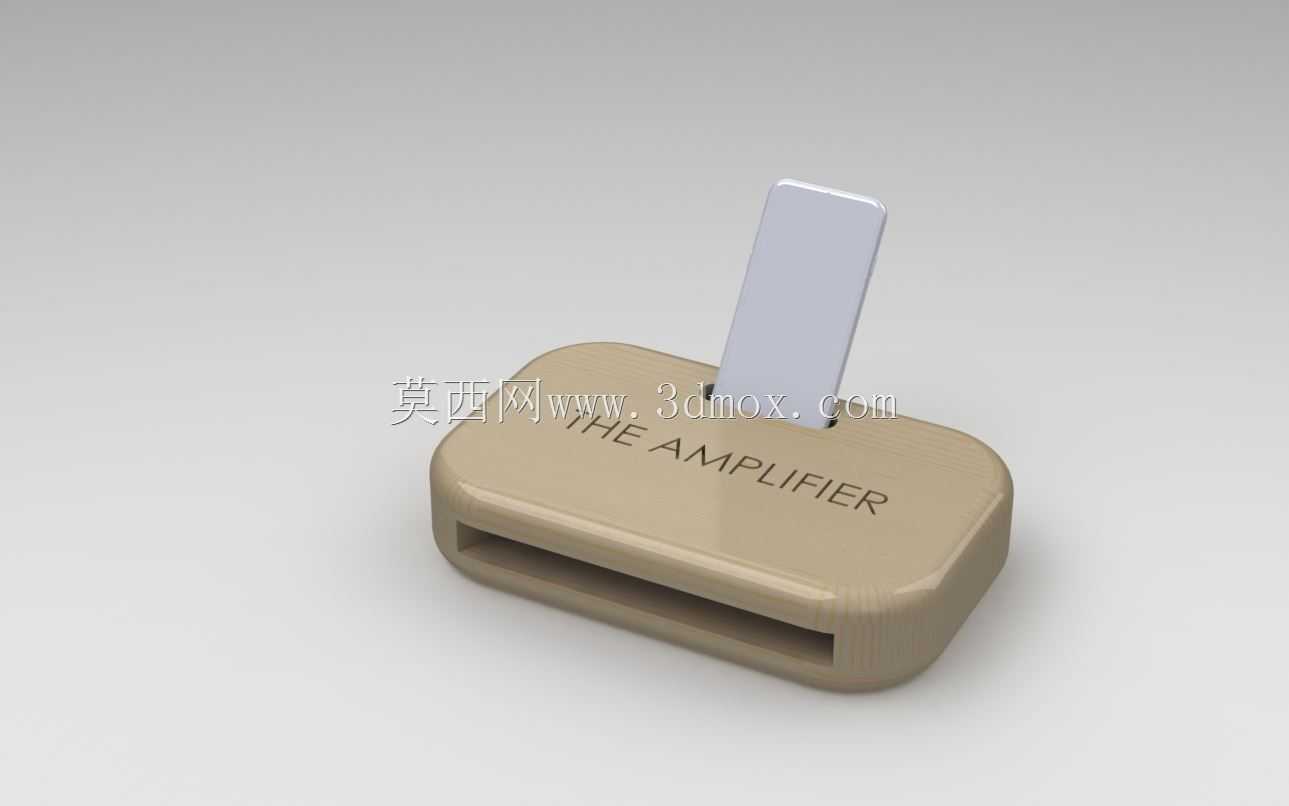

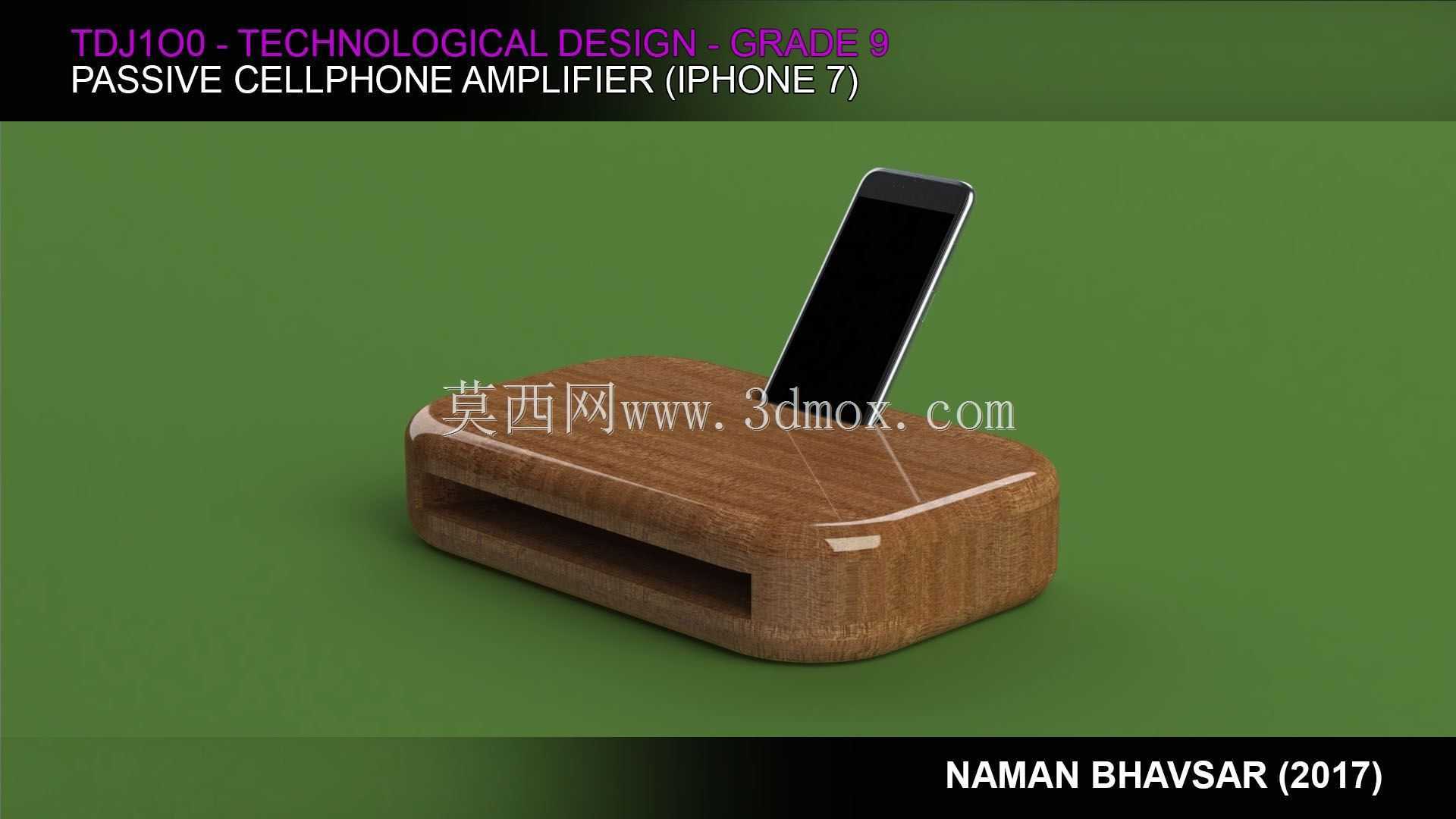

实木无源手机扩音底座结构设计

　　这款实木无源手机扩音底座，核心应用场景覆盖居家桌面、办公工位、小型休闲茶座等无需外接供电的手机音频外放场景，解决小功率手机内置扬声器音量不足、摆放角度不合理导致的影音观看、语音通话收音体验差的问题，全程无需外接电源、蓝牙连接或者额外音频线材，依靠纯物理结构实现声音增益，使用过程无能耗、无电子元件故障风险，日常使用仅需做表面木质养护即可，维护成本极低。

　　从功能特性层面看，底座的核心功能分为两个部分，其一为手机支撑功能，倾斜的插接槽角度经过反复调校，将手机固定在与桌面呈65度左右的倾角，刚好适配人坐姿状态下的视线高度，观看视频、参与视频会议时无需低头握持手机，能有效缓解长时间持握手机带来的腕部、颈部疲劳；插接槽的宽度预留了0.8mm的间隙，适配带常规厚度保护壳的手机插入，槽体内侧做了R1.2的圆角打磨，避免插拔过程中刮花手机边框或者保护壳表面。其二为无源扩音功能，底座内部设计了连续变截面的声学反射通道，手机扬声器发出的声波进入通道后，经过内壁的多次反射叠加，在出口位置实现声压级提升，实际测试在安静室内环境下，可将手机外放的有效传播距离提升1.5米左右，同时对人声频段的声波做了定向优化，减少高频尖锐杂音，让语音类内容的听感更清晰。

　　设计思路上，整体采用一体化实木铣削成型的方案，没有额外的拼接结构或者金属连接件，最大化保留木质材料的质感，同时避免拼接缝隙带来的声波泄漏问题，保障扩音效果的一致性。声学通道的截面曲线参考了指数号筒的声学特性，从靠近手机扬声器的入口端到前端的出声口，截面面积按照1:3.2的比例逐步扩大，通道内壁做了光滑打磨处理，减少声波在通道内传播的漫反射损耗，避免出现声音发闷、杂音过重的问题。底座底部设计了四个直径8mm、厚度2mm的硅胶防滑垫嵌槽，安装防滑垫后底座与桌面的摩擦力足够，插拔手机时不会出现底座滑动移位的情况，同时硅胶垫可以缓冲手机放置时的冲击力，避免木质底座与硬质桌面碰撞产生异响。

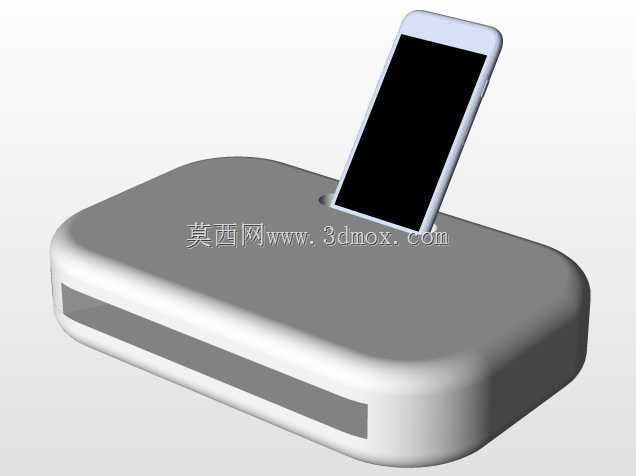

　　外形尺寸与安装边界方面，底座整体长度为145mm，宽度为85mm，整体高度为32mm，放置在桌面时占用的空间不足普通A5笔记本的一半，不会过多占用桌面操作空间；手机插接槽的深度为12mm，手机插入后露出的机身部分占总长度的82%，不会遮挡手机屏幕的显示区域，也不会遮挡手机后置摄像头的位置，临时需要拍摄桌面文件时无需将手机取下即可完成拍摄。出声口的长度为110mm，高度为8mm，开设在底座朝向使用者的前侧立面，出声方向与桌面呈15度仰角，刚好对准人耳的高度范围，进一步提升声音的传播效率。底座的底部边角全部做了R5的圆角过渡，没有尖锐的棱角，日常使用中不会磕碰划伤手臂，木质表面采用木蜡油涂饰，没有油漆类涂层的刺鼻气味，也不会因为长时间使用出现涂层脱落的问题。

　　从结构可靠性角度看，整体实木结构的抗冲击性能足够，日常从桌面高度意外跌落不会出现结构碎裂的问题，声学通道的壁厚最小位置为6mm，既保证了结构强度，也避免壁厚过大导致整体重量过重，整重控制在180g左右，挪动位置时轻便顺手。插接槽的后侧位置预留了2mm的避让缺口，方便手机充电线的插入，手机放置在底座上时也可以正常连接充电线充电，不需要将手机取下，适配长时间视频播放、视频会议的使用需求。
