手持式条码扫码设备内部结构展示

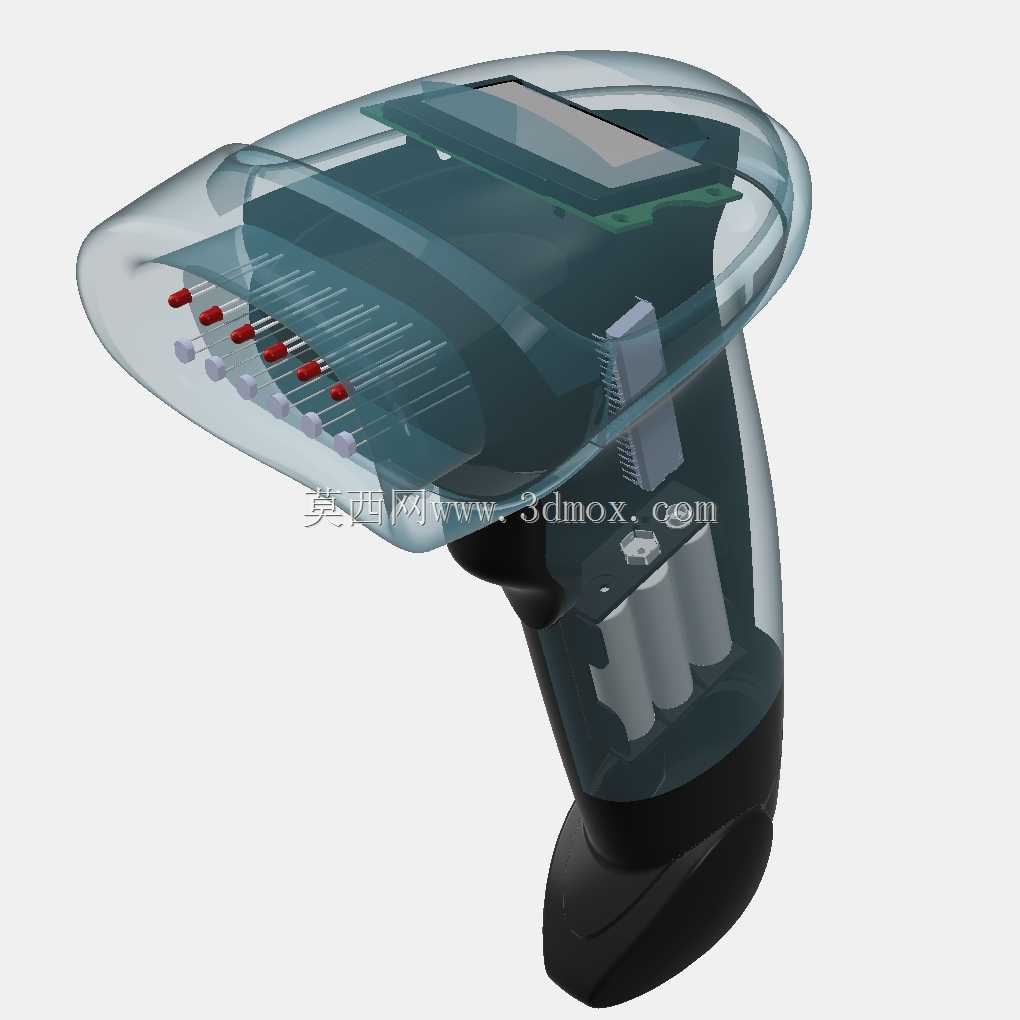

这款手持扫码设备的结构设计完全围绕长时间手持操作的人机需求展开，握把区域的曲面弧度贴合成年用户手掌自然握持的形态，虎口位置做了加厚过渡处理，避免长时间扫码操作带来的局部压痕，整机重心落在握把中下部，单手握持时不会出现头重脚轻的下坠感，适合仓储盘点、零售收银、物流分拣这类需要连续举持操作的场景。从透明外壳展示的内部布局来看，前端扫描识读模块做了下沉式安装，扫描窗口的倾斜角度刚好匹配用户握持时自然对准条码的视角，不需要刻意调整手腕角度就能让扫描光线覆盖标准条码区域，识读组件周围排布的补光元件采用斜向固定角度，避免光线直射条码表面产生反光影响识别率，同时补光元件的走线沿着外壳内侧的走线槽排布，不会和内部的电池仓、主控板产生干涉。握把内部的电池仓采用双电池并排布局，仓体周围设置了多道加强筋，既可以固定电池避免晃动，也能提升握把区域的抗摔性能，设备意外跌落时加强筋可以分散冲击力，减少电池移位导致的接触不良问题。主控板安装在扫描模块后方的空腔内，板卡和外壳之间预留了均匀的散热间隙，连续长时间扫码工作时，主控芯片产生的热量可以通过间隙内的空气流通散出，不会因为积温过高导致识读性能下降。扳机按键的位置刚好落在食指自然弯曲的触碰范围，按键的触发行程做了适中调校，按压力度不需要过大就能触发扫描，长时间重复按压不会造成手指疲劳，按键内部的回弹结构采用独立模块化设计，后期维护更换不需要拆解整个机身。外壳的上下合模线沿着机身侧面的曲面延伸，合模位置做了错位卡扣设计，装配后缝隙均匀，日常使用中灰尘、飞溅的液体不容易渗入机身内部，适配仓储、快递站点这类存在少量粉尘、偶尔有液体泼溅的作业环境。整机的外形尺寸控制在单手握持的舒适范围内，最宽处不超过成年手掌的开合宽度，设备放置在桌面时扫描窗口不会直接接触台面，避免窗口镜片被刮花影响识读效果，握把底部预留了挂绳孔位，作业间隙可以挂在手腕上防止设备跌落。
