直插式压电发声器件结构设计

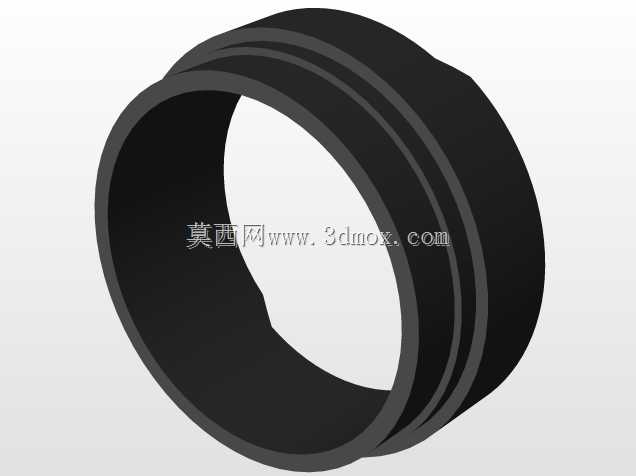

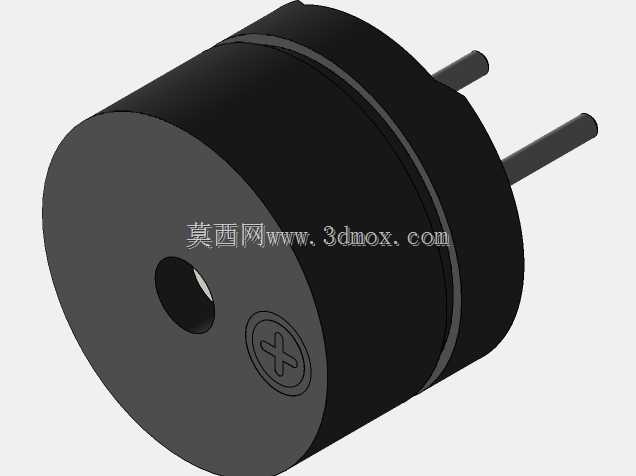

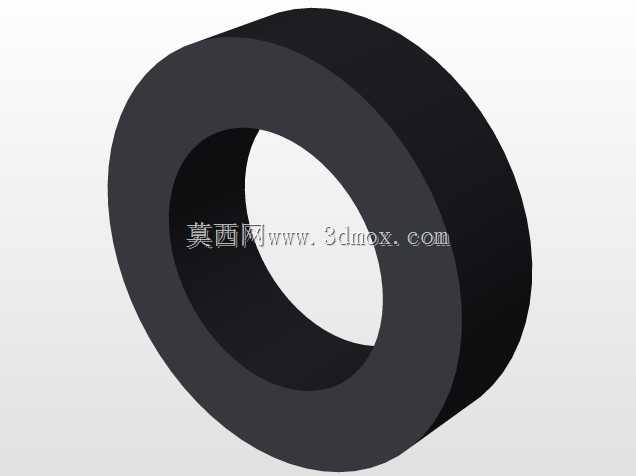

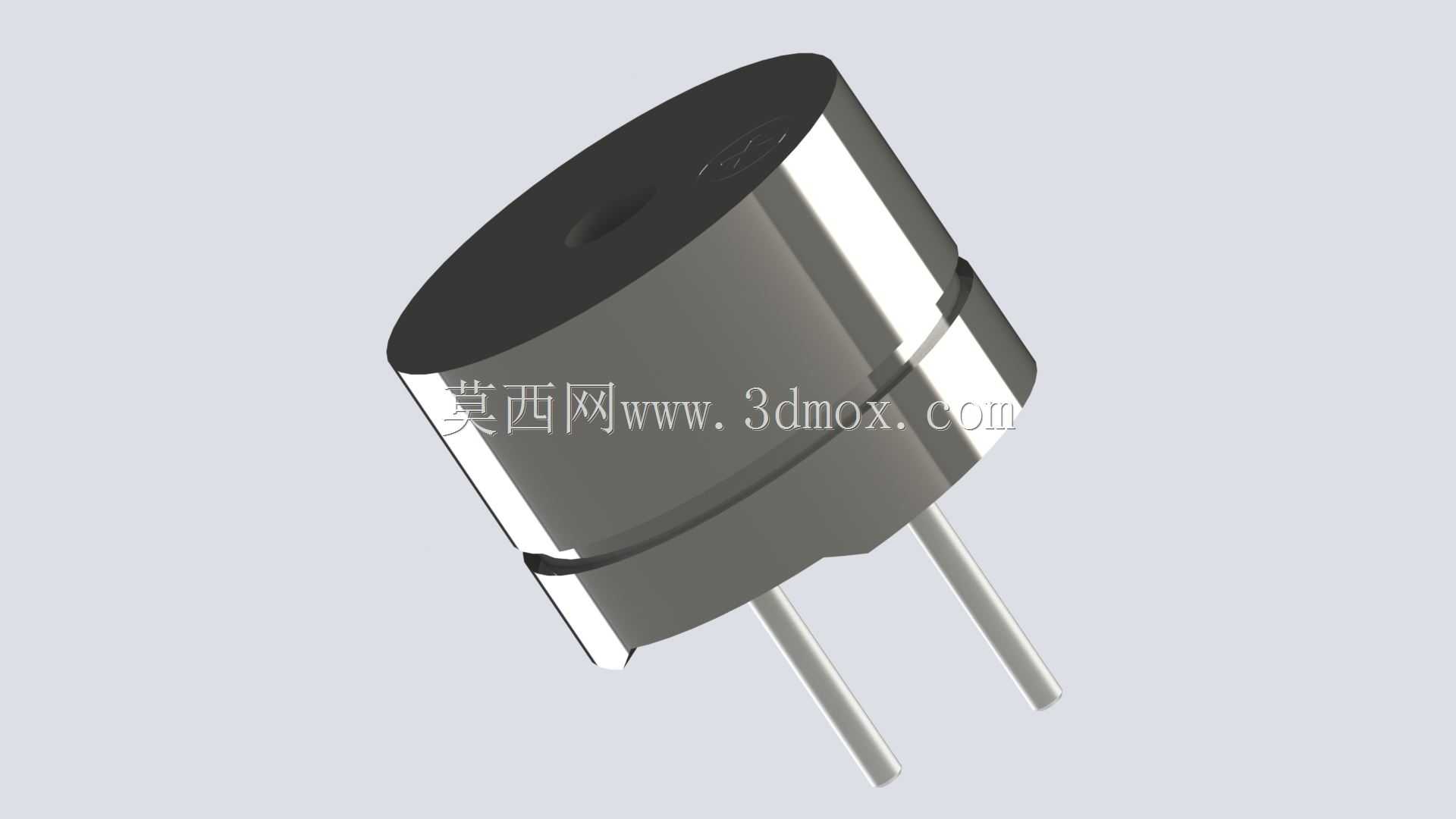

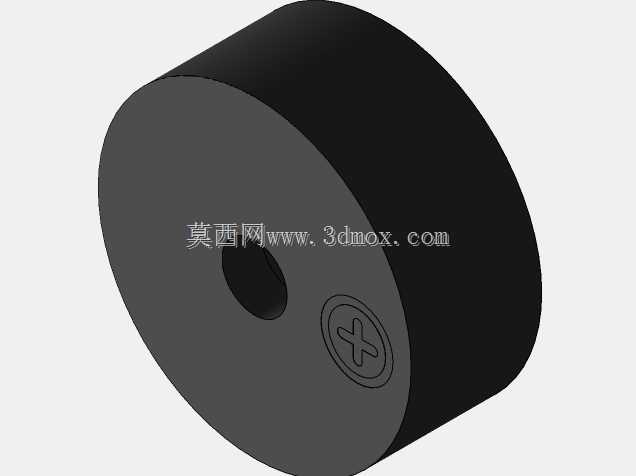

在消费电子、工控提示、小型家电的声信号反馈场景里，这类直插压电发声件是很常见的选型，不同于动圈式发声单元，它依靠压电陶瓷片的逆压电效应完成电声转换，不需要额外的复杂磁路结构，整体结构紧凑，很适合在空间局促的PCB板上做贴装或者插装布局。做这个结构设计的时候，首先要考虑的是安装边界的适配，常规直插引脚的间距要匹配通用PCB的孔位设计，引脚长度要兼顾波峰焊的吃锡深度与板后预留的剪脚余量，避免引脚过长触碰其他板上器件，或是过短导致焊接强度不足。外壳部分采用圆柱式的封装结构，上端的黑色端面是出声面，预留的中心小孔是声压释放通道，设计时要控制这个开孔的大小与位置，既要保证声压能够有效辐射，也要避免外界的粉尘、助焊剂飞溅进入腔体内部，影响压电振膜的振动幅度。金属外壳的侧壁做了阶梯式的限位结构，装配时可以和内部的压电陶瓷片、共振腔体形成过盈配合，不需要额外的粘接剂就能完成腔体密封，同时金属外壳还能起到电磁屏蔽的作用，避免板上其他高频电路的信号串扰导致发声出现杂音。实际选型应用时，这类器件多用于设备的故障提示、按键反馈、报警信号输出，不需要宽频的发声范围，只需要在特定谐振频率下有足够的声压级即可，所以设计时腔体的容积是和压电片的谐振频率匹配计算的，保证在额定驱动电压下，能够输出符合要求的声压值。引脚部分采用镀锡铜材质，兼顾导电性与焊接兼容性，根部和外壳的衔接处做了密封处理，避免焊接时的助焊剂顺着引脚缝隙渗入腔体，导致振膜被粘住无法正常振动。整体外形的圆柱直径控制在通用安装尺寸范围内，既可以用在直插焊接的场景，也可以搭配配套的硅胶套做嵌入式安装，适配不同的设备壳体开孔需求。做三维建模的时候，要重点还原外壳的阶梯配合结构、引脚的位置度、出声孔的尺寸公差，这些细节直接影响后续开模后的装配精度与实际发声效果，尤其是腔体内部的净空尺寸，不能有多余的结构凸台占用振膜的振动空间，否则会导致谐振频率偏移，声压值达不到设计要求。
