带端部执行组件的臂式气动执行构件

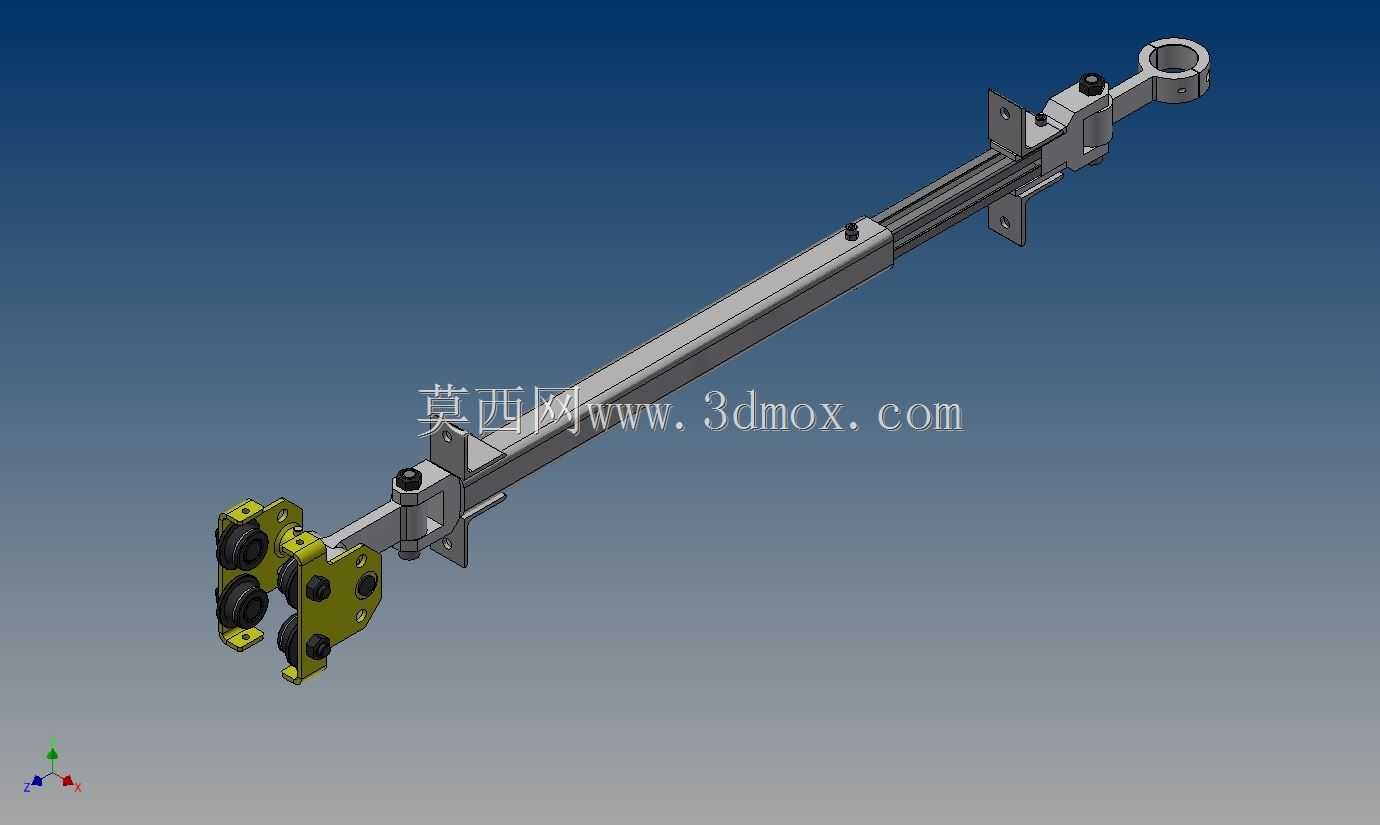

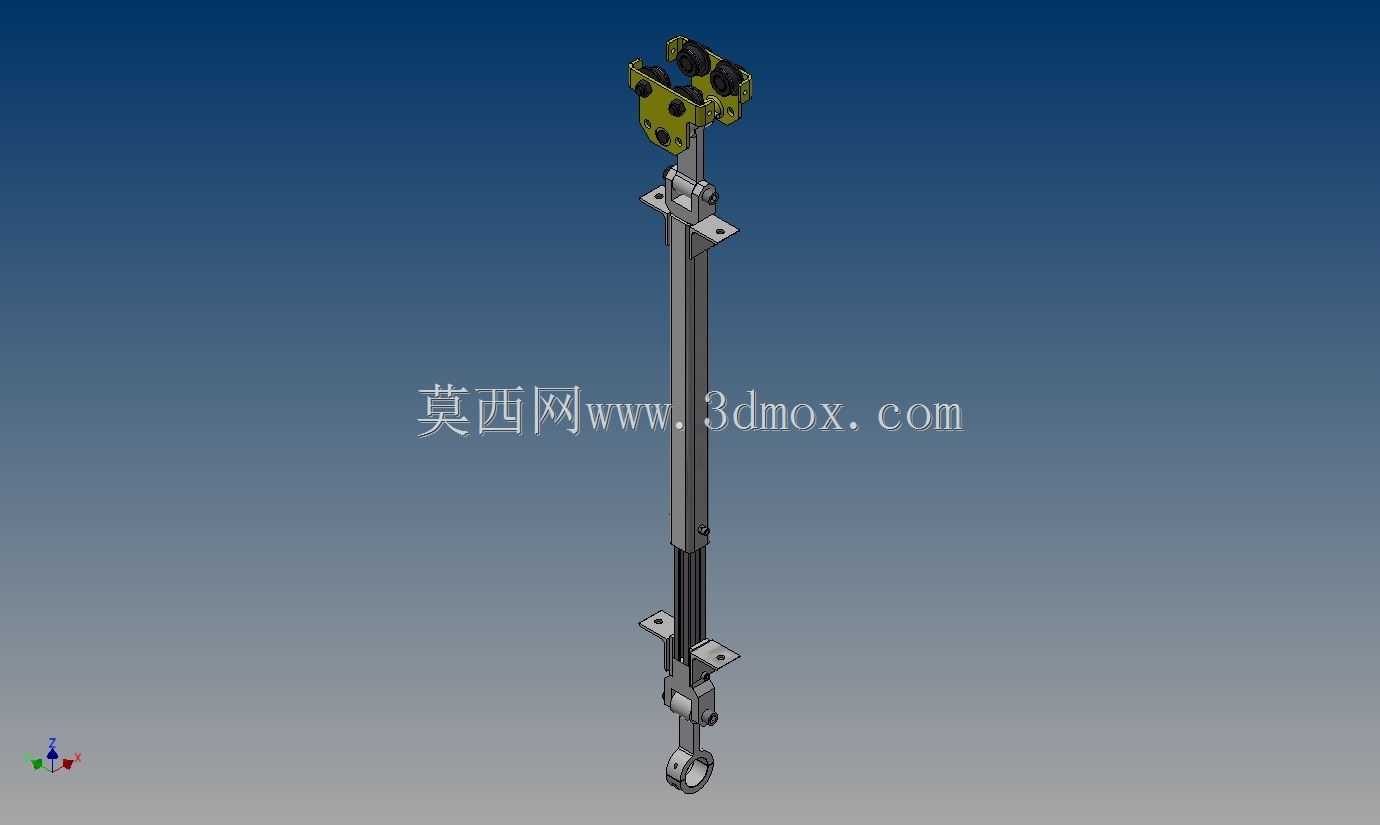

这类臂式气动执行构件常应用在轻工自动化生产线、物料分拣工位以及小型专用设备的直线往复驱动环节，作为气动系统的末端执行承载部件，它承担着将压缩空气的压力能转换为机械直线动作输出的核心作用，区别于常规标准气缸，其端部集成的多组滚轮夹持结构，可直接完成对薄型片状工件、条状型材的夹持输送动作，无需额外加装配套夹爪，能大幅缩减设备端的安装空间占用。从结构设计逻辑来看，构件主体采用长行程杆状布局，缸筒部分搭配多组侧装固定支架，支架上预留的通孔可直接适配不同间距的设备型材安装位，安装时无需额外加工转接板，可直接通过螺栓固定在设备机架的预设位置，有效降低现场装配的调整工作量。端部的夹持组件采用对称式布局，多组聚氨酯滚轮呈对称排布，在气缸杆伸出或回缩过程中，滚轮可贴合工件表面完成滚动输送，既避免刚性夹持对工件表面造成的划伤，也能降低动作过程中的摩擦阻力，提升动作响应速度。构件上端的铰接环结构，可适配设备上的摆动安装需求，当设备需要执行件在直线动作同时伴随小角度摆动补偿时，铰接环可配合销轴完成自由度释放，避免缸杆受径向力出现弯折磨损，延长构件的整体使用寿命。在安装边界层面，构件整体沿长度方向的尺寸适配长行程轻载驱动场景，径向方向的最大轮廓尺寸控制在较小范围，可在狭窄的设备内部腔体内完成布置，固定支架的位置可根据实际安装需求沿缸筒方向做小幅调整，适配不同机架的安装孔位偏差，降低设计阶段的孔位精度要求。设计过程中针对气动密封的需求，缸筒与端盖的配合面采用阶梯式密封结构，可在0.1-0.6MPa的常规工厂气源压力下稳定工作，不会出现漏气泄压问题，端部夹持组件的滚轮采用耐磨聚氨酯材质，长期往复运行下不会出现明显磨损，可适配长时间连续运行的生产线工况。在实际选型应用中，这类构件可直接替换原有标准气缸加外置夹爪的组合方案，减少零部件数量的同时，也能降低设备整体的装配调试难度，尤其适合在包装设备、小型物料搬运设备、印刷辅助设备上作为直线驱动执行单元使用，其结构集成化的设计思路，也能为同类气动执行件的结构优化提供参考，在保证动作可靠性的前提下，尽可能压缩构件的整体占用空间，适配紧凑型设备的设计需求。
