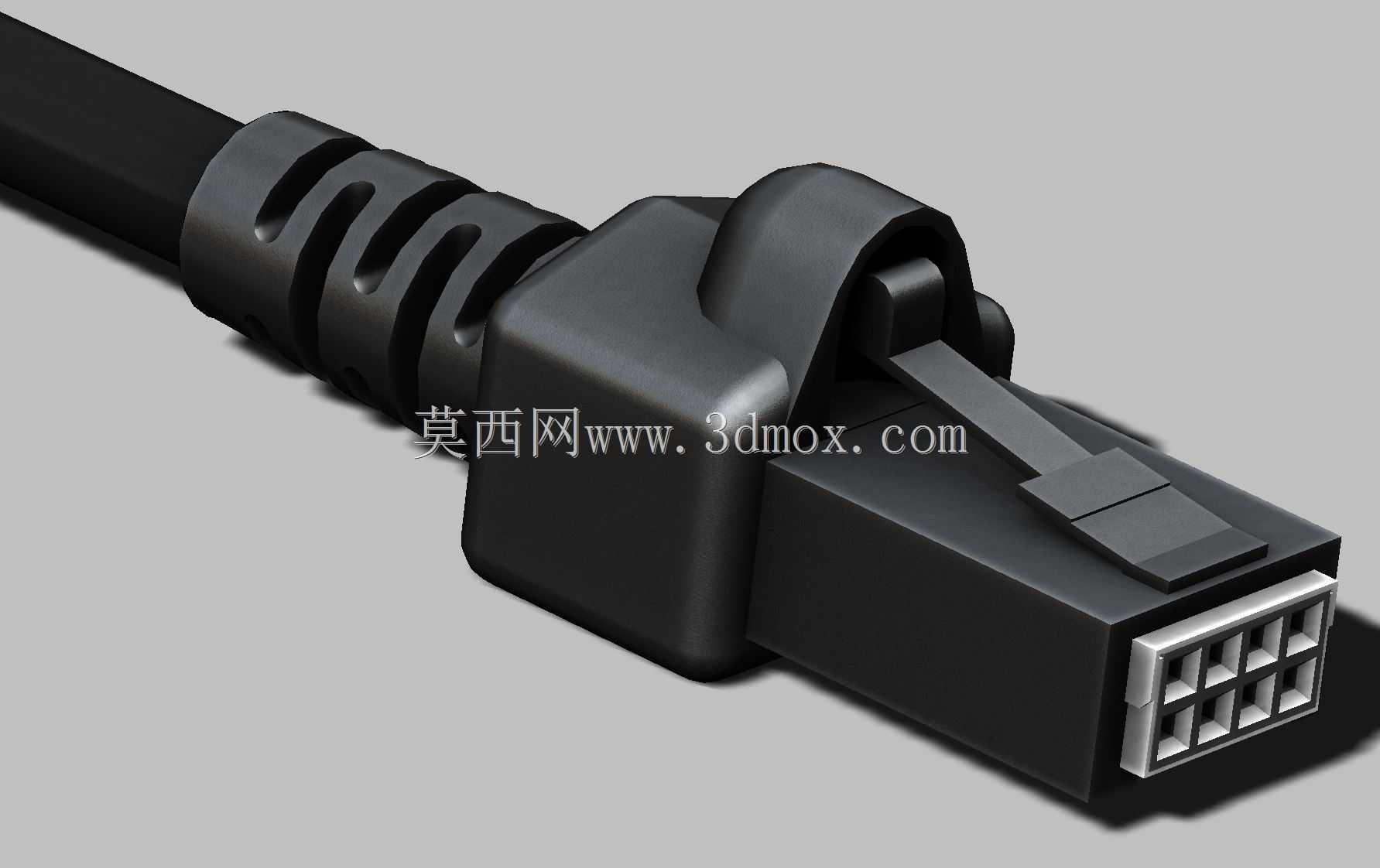

带应变消除结构的8针屏蔽网络连接插头

在工业以太网布线、机房设备互联、户外工控通讯链路搭建场景中，接插件的抗弯折、抗干扰性能直接决定整条通讯链路的稳定性，这款8针屏蔽插头正是针对高可靠性通讯连接需求设计的结构方案。从实际使用痛点出发，常规非屏蔽水晶头在靠近设备端的线缆位置，长期受弯折、拉扯作用力时，极易出现线芯断裂、屏蔽层脱离的问题，同时复杂电磁环境下的信号串扰也会导致丢包、通讯中断，这款插头在结构设计上针对性做了两处核心优化。尾部的应变消除结构采用多道环形凹槽的柔性防护设计，线缆弯折时应力会被分散在多段凹槽的形变区间内，不会集中在插头与线缆的衔接根部，常规安装场景下可承受数千次反复弯折而不损伤内部线芯，适配0.1°销间距的防呆对位结构，插合时能精准对准端口针脚，避免斜插导致的针脚弯折、接触不良问题。金属屏蔽外壳采用全包覆结构，360°包裹内部8根信号针的接触区域，插合后可与设备端口的屏蔽层可靠导通，能有效阻隔工业现场变频器、伺服电机产生的电磁辐射干扰，保证千兆甚至万兆速率下的信号传输完整性。从安装边界来看，插头主体的外形尺寸适配标准RJ45端口的安装空间，尾部应变消除段的最大外径与常规屏蔽跳线的线径匹配，不会出现相邻端口插装时互相干涉的问题，卡扣结构采用弹性悬臂梁设计，按压力度适中，长期插拔后卡扣仍能保持足够的扣合力，不会出现松脱掉落的情况。建模过程中对内部针脚的排布、屏蔽壳的卡扣配合、尾部护套与线缆的过盈配合量都做了精准还原，每一处配合间隙都参考实际量产产品的公差要求设置，可直接用于通讯设备布线的干涉校验、接插件选型的结构匹配验证，也能作为定制化特殊防护插头的设计参考基底，结构工程师可在此基础上调整尾部护套的硬度、屏蔽壳的材质厚度，适配不同耐温、耐腐的特殊工况需求。
