米兰德32位ARM控制器芯片外观结构

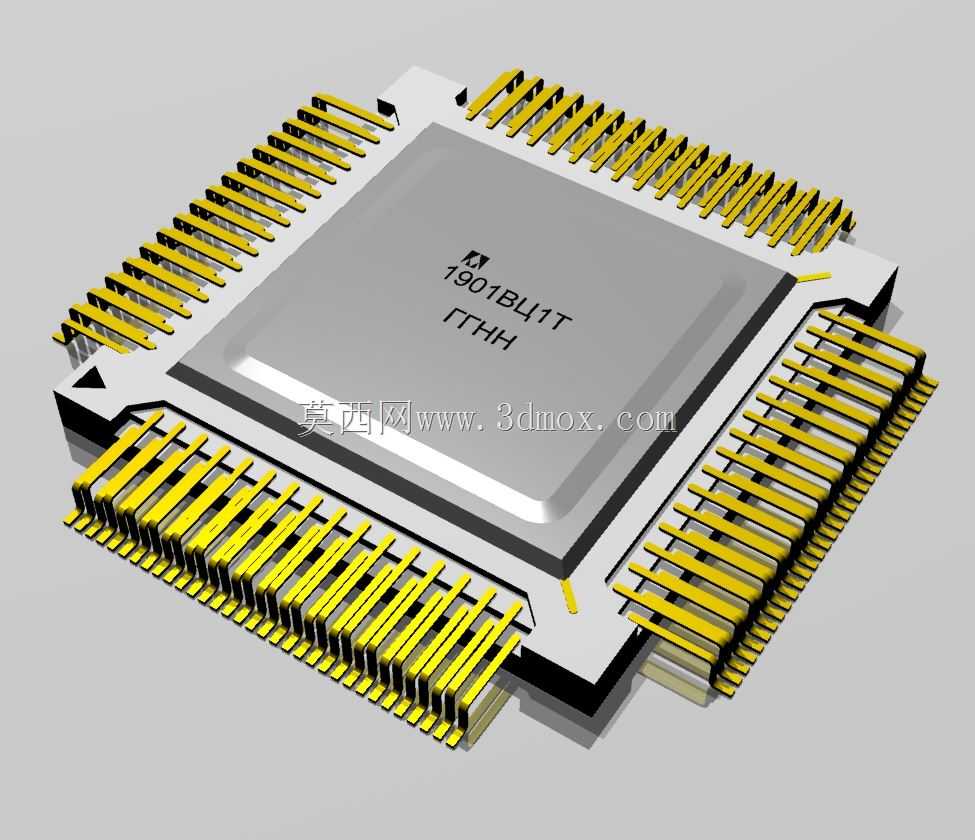

这款32位ARM控制器的三维结构还原，完全围绕工业级板卡集成场景的实际需求搭建，做结构设计时首先要考虑的就是它在工控板、智能采集终端、小型嵌入式控制设备里的安装适配问题。这类控制器作为嵌入式系统的核心运算单元，承担着外设信号采集、逻辑运算、执行指令输出的核心作用，小到工业传感器节点的信号处理，大到小型自动化设备的整机逻辑控制，都能见到同规格芯片的应用场景。做这个结构建模的时候，首先锚定的是QFP方形扁平封装的物理边界，四周伸出的鸥翼型引脚是建模的重点，每一根引脚的弯折角度、伸出长度、引脚间距都严格参照实物封装参数设置，避免后续做PCB板卡装配干涉检查时出现尺寸偏差，毕竟板级设计里，芯片引脚和焊盘的匹配度直接决定了SMT贴片的良率，哪怕0.1毫米的尺寸偏差都可能导致批量焊接故障。芯片主体的塑封本体部分，特意还原了表面丝印的标识区域，本体边缘的倒角、引脚根部与塑封体衔接的过渡结构都做了写实处理，没有做过度的外观美化，完全按照实物的物理形态还原，方便结构工程师在做整机外壳设计时，准确核算芯片上方的安全绝缘距离，避免外壳或散热件与芯片表面、引脚发生接触短路。很多刚接触嵌入式结构设计的工程师容易忽略这类芯片的安装高度边界，建模时特意把引脚焊接后的整体离地高度、塑封体的最大厚度都做了精准还原，在做板卡堆叠设计时，可以直接调用这个模型核对上下层板卡的间距，或者核算散热片的安装空间，不需要再反复核对实物手册的尺寸参数。另外，这类控制器在工业场景应用时，往往需要考虑周边阻容元件的布局空间，模型的封装外轮廓尺寸可以直接作为PCB布局时的占位参考，帮助工程师在布线阶段就预留好足够的焊接操作空间，避免出现芯片贴装后周边元件无法焊接、后期维修拆焊困难的问题。整个模型没有做冗余的结构简化，每一处细节都对应实际生产装配中的需求点，不管是做板卡的三维装配仿真，还是做整机设备的内部结构展示，都能直接复用，不需要再做额外的尺寸修正。
