电脑CPU分体式水冷散热冷头结构

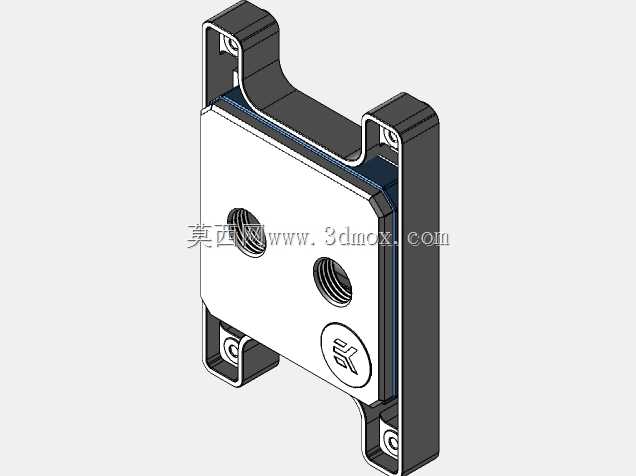

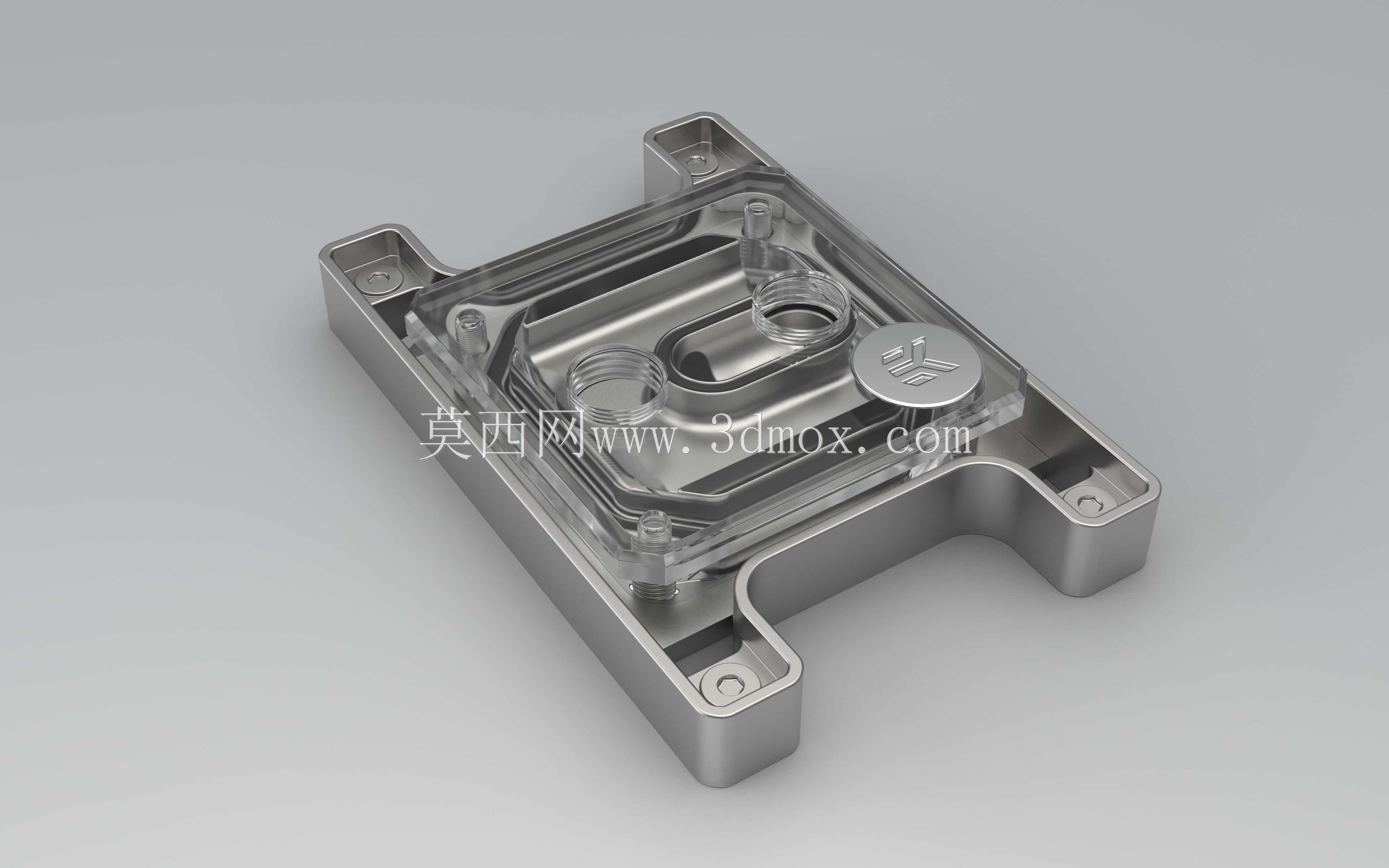

这款冷头主要面向台式电脑分体式水冷散热系统使用，安装位置对应主板AM4规格CPU插槽区域，核心作用是将CPU工作时产生的热量通过内部流道快速传导至循环冷却液中，相比传统风冷散热具备更高的热交换效率，能够满足高负载超频场景下的CPU温控需求。从结构设计来看，冷头主体采用金属基座搭配透明上盖的组合形式，基座边缘延伸出带安装孔的固定支脚，四个支脚的孔位完全匹配AM4插槽的标准安装孔距，安装时无需额外改装扣具，可直接通过配套螺丝固定在主板对应的CPU固定位上，支脚的弯折高度经过精准计算，安装后冷头底部的导热面能够完全贴合CPU顶盖表面，避免出现接触间隙导致热阻升高。冷头内部的流道设计采用了分区导流结构，冷却液从一侧的进水接头流入后，会先经过正对CPU核心区域的密集微结构换热区，该区域的换热结构直接与金属基座一体加工成型，能够最大化冷却液与导热基座的接触面积，让流经的冷却液充分带走基座传导的热量，之后再从另一侧的出水接头流出，进入整个水冷循环回路。透明上盖通过密封结构与金属基座压合固定，既可以直观观察内部冷却液的流动状态，也能在组装时确认内部是否存在气泡残留，上盖表面预留的两个G1/4标准螺纹接头位，可兼容市面上绝大多数规格的水冷硬管、软管接头，用户可根据自身的管路布局需求选择接头的安装朝向。在安装边界上，冷头整体的外轮廓尺寸充分考虑了AM4主板周边的元件布局，支脚向外延伸的长度不会遮挡内存条插槽以及主板供电散热片的安装空间，整体厚度控制在常规机箱的CPU散热限高范围内，不会出现与机箱侧板干涉的问题。冷头的金属基座表面做了平整化处理，平面度控制在较高精度范围内，安装时只需均匀拧紧四个固定螺丝，即可保证导热面与CPU顶盖的均匀贴合，无需额外打磨处理。这类冷头除了常规的台式电脑DIY装机场景外，也可应用在小型ITX机箱的紧凑散热方案中，凭借较低的风噪表现，也适合对运行噪音有较高要求的工作站主机使用，在长时间高负载运算的场景下，能够稳定将CPU温度控制在合理区间，避免因过热导致的CPU降频问题。
