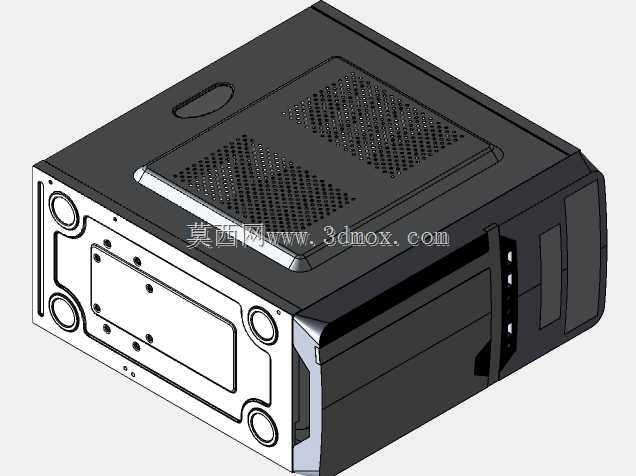

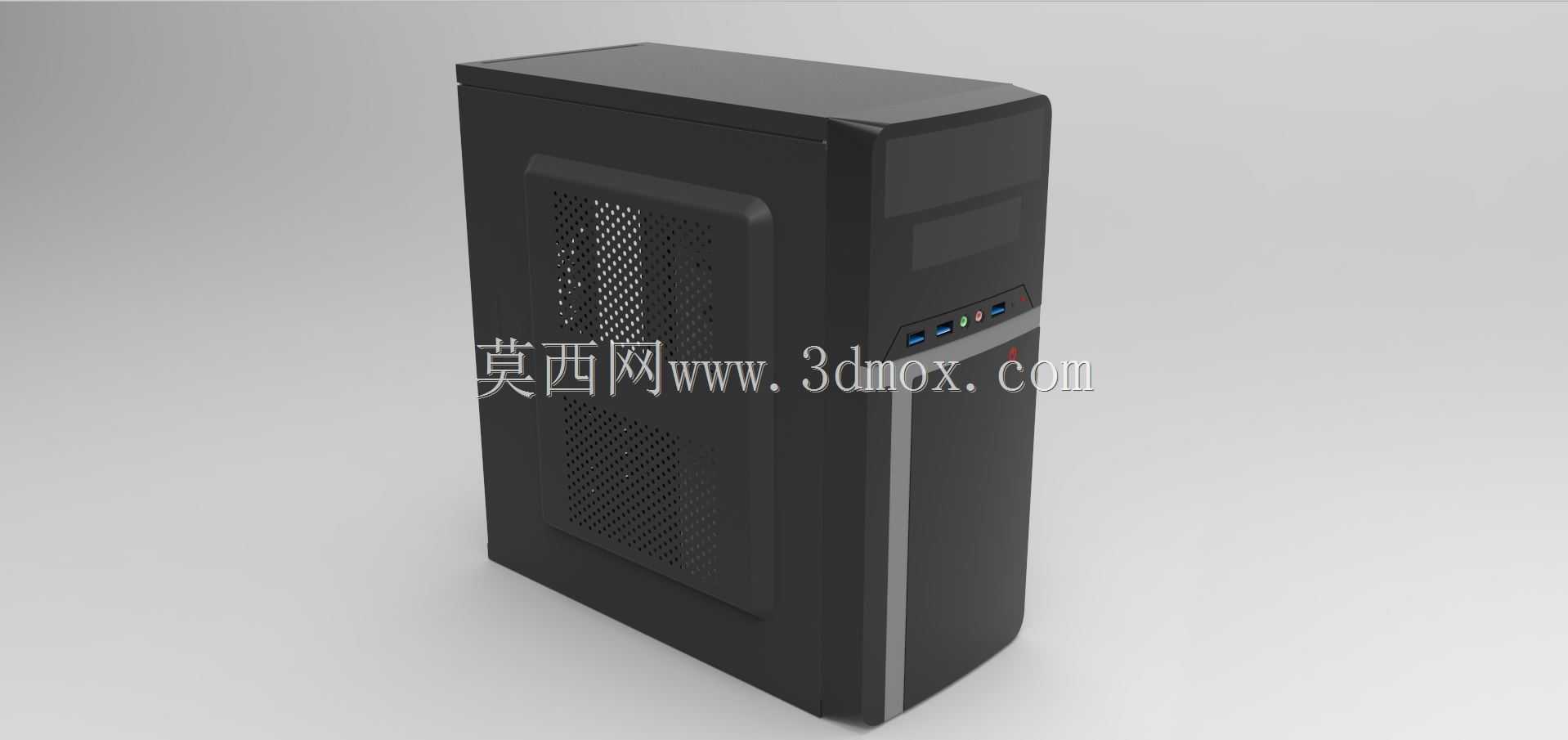

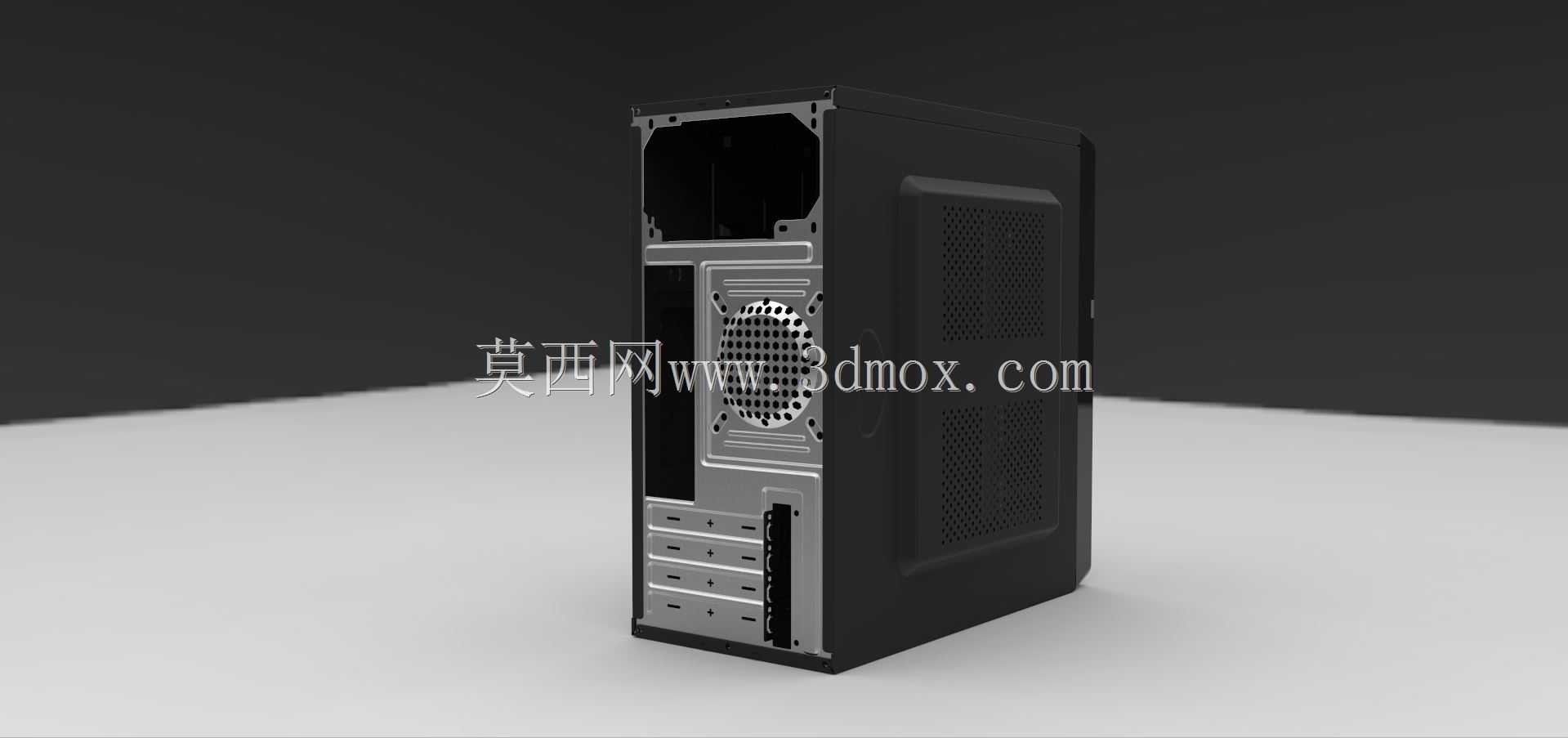

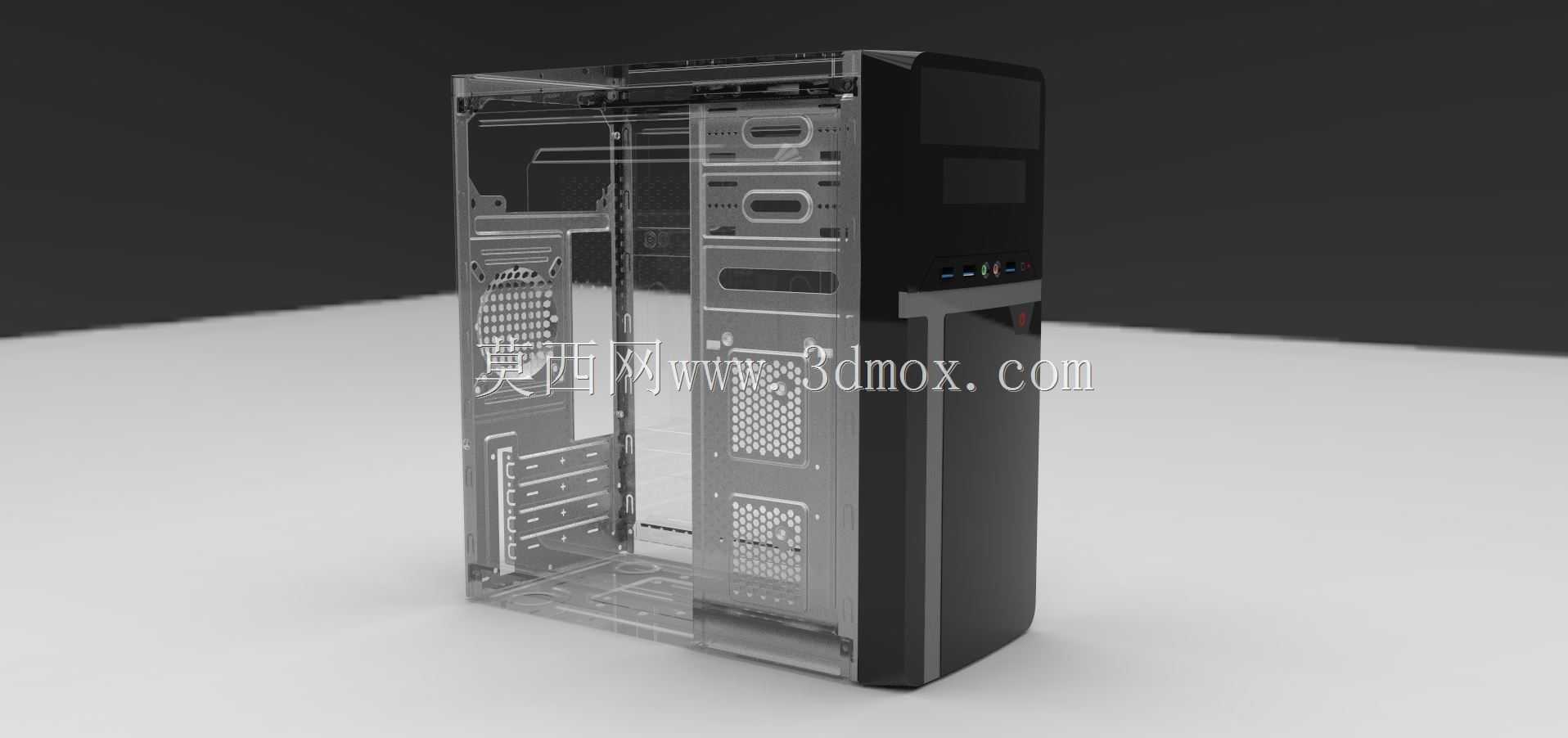

台式计算机金属塑料组合机箱结构

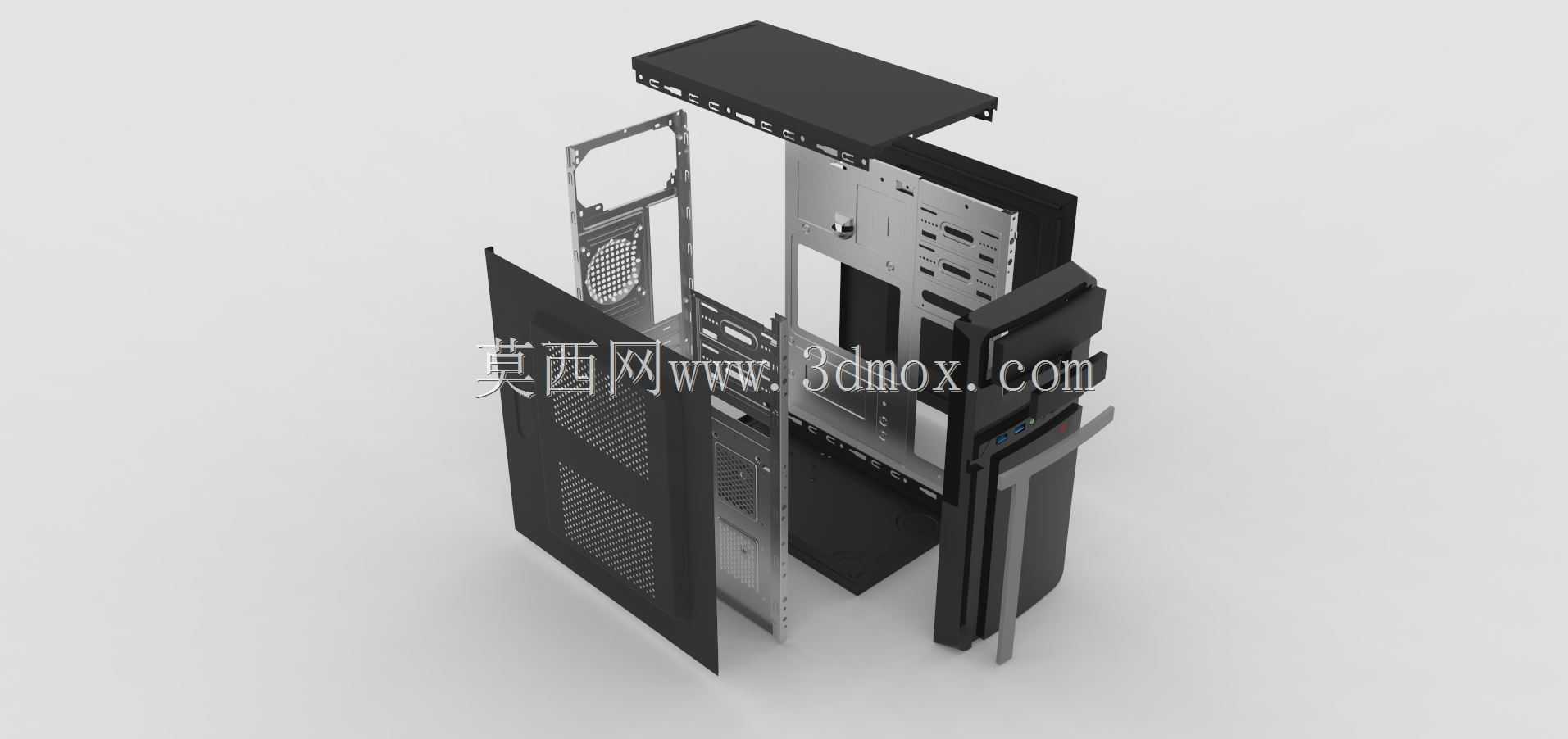

日常办公、家用娱乐、工业控制场景所用的台式主机，其外壳承担着容纳核心硬件、屏蔽电磁干扰、构建通风散热通道的核心作用，这套拆分结构完整还原了常规立式ATX机箱的全部组成构件，覆盖所有金属钣金件与塑料装饰、功能件，可直接用于结构参考、二次改型设计。从结构设计逻辑来看，金属部分采用SPCC冷轧钢板冲压成型，承担整体承重与硬件安装定位功能：主板安装位预留对应铜柱固定孔位，兼容标准ATX、M-ATX板型的安装孔距，边缘做压边翻边处理避免安装时割手，同时提升钣金件自身结构刚度；电源安装位设置在机箱尾部下方，预留标准ATX电源的固定螺孔与走线缺口，承重区域做局部压筋强化，避免长期承重出现形变；扩展槽位对应主板PCIe插槽位置，设计可拆分的挡片结构，方便安装显卡、采集卡等扩展硬件时按需拆除，挡片与机箱框架的连接采用易掰断的冲压连接点，无需额外工具即可完成拆除，同时保证未使用槽位的电磁屏蔽密封性。塑料构件主要集中在前面板、顶部盖板与侧边装饰区域，前面板预留光驱位、USB接口、音频接口的安装开孔，卡扣结构与金属框架直接卡合，无需额外螺丝固定，方便后期维护时快速拆卸；顶部盖板做通风网孔阵列，对应机箱内部向上的散热风道，网孔下方预留防尘棉安装槽位，可阻挡环境中的浮尘进入机箱内部。从安装边界尺寸来看，整体结构遵循标准立式机箱的尺寸规范，宽度适配常规ATX主板的安装跨度，深度预留足够的显卡安装空间，可容纳长度不超过320mm的独立显卡，高度匹配常规塔式CPU散热器的安装限高，不会出现散热器顶到侧盖板的问题；侧边盖板采用抽拉式滑轨结构，与机箱框架的折边配合，安装时对准滑槽推入即可，尾部设置手拧螺丝固定，无需工具即可快速拆卸侧板进行硬件维护。通风风道设计上，前面板、侧面板预留进风网孔位置，对应机箱前部、侧部的散热风扇安装位，后部、顶部预留排风风扇位，形成前后贯通、下进上出的空气流通路径，金属板件上的开孔位置避开硬件安装区域，不会出现螺丝位与硬件冲突的问题，所有板件的折弯圆角、装配间隙都按照量产钣金件的公差要求设计，卡扣的配合量预留0.2mm的装配间隙，避免注塑件收缩导致的装配过紧或松旷问题，电磁屏蔽方面，所有金属板件的接缝处保证足够的搭接量，塑料件内侧预留导电泡棉安装位，可在量产时加装导电泡棉填充接缝间隙，减少电磁辐射外泄。
