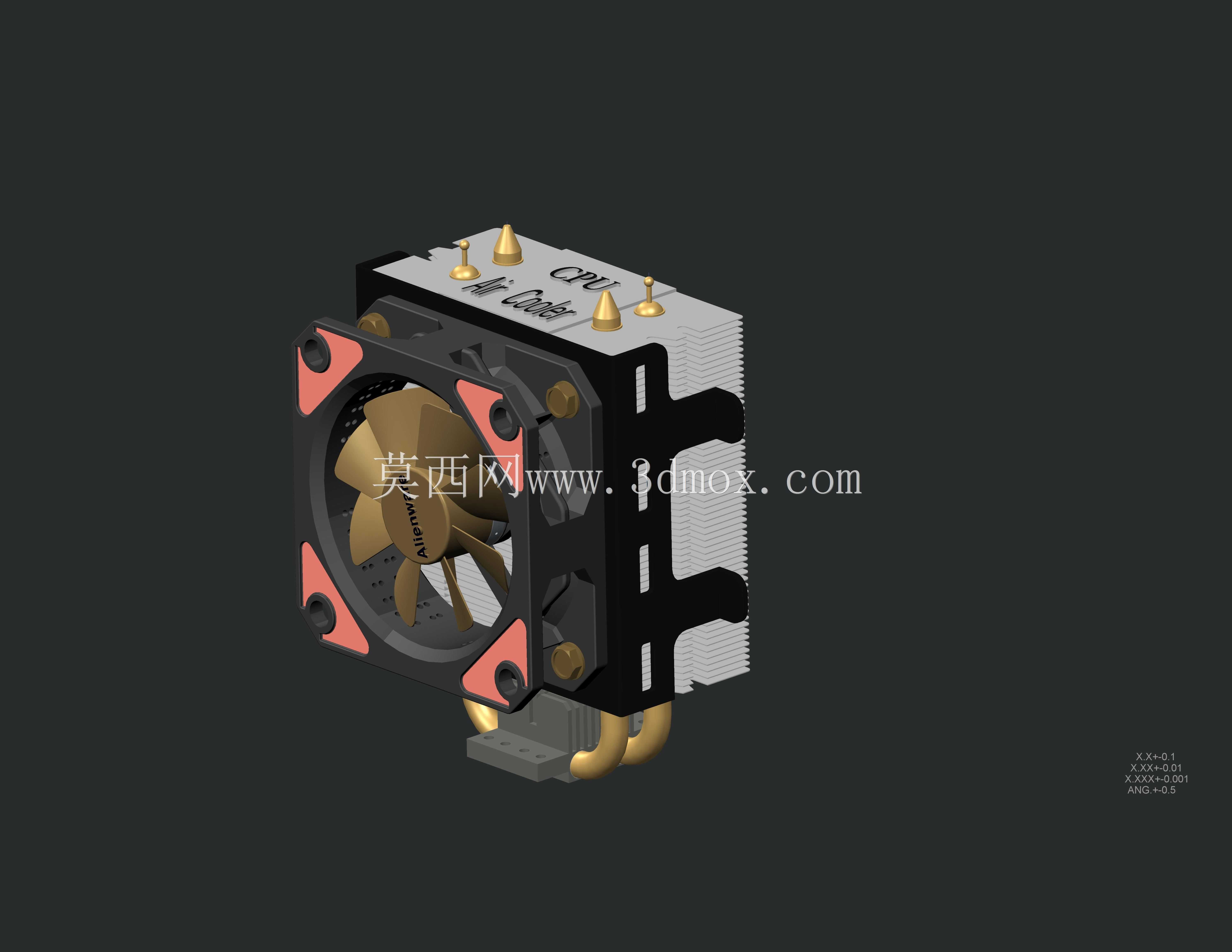

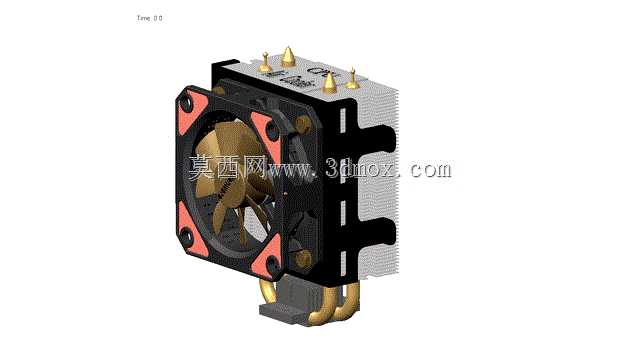

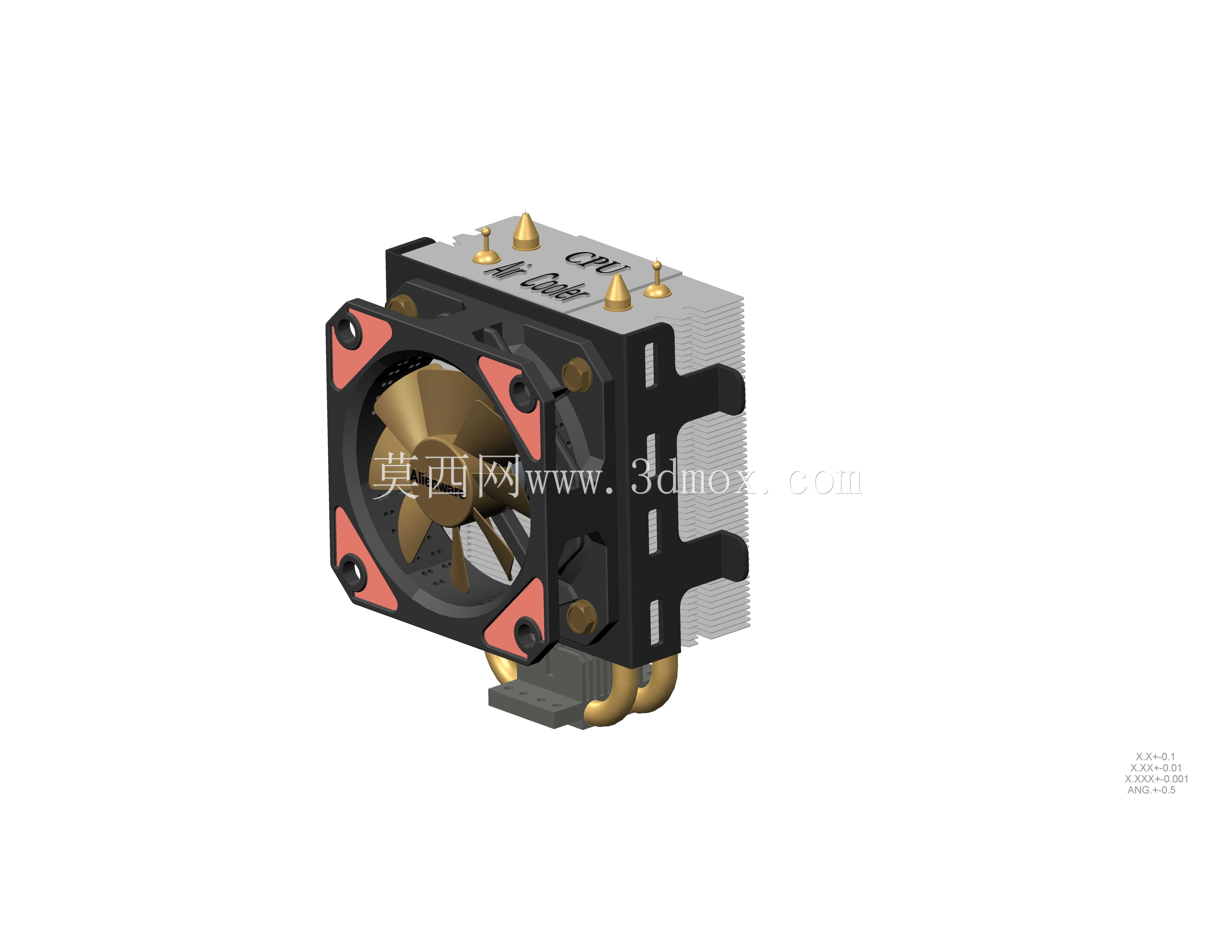

80至120mm规格CPU风冷散热结构设计

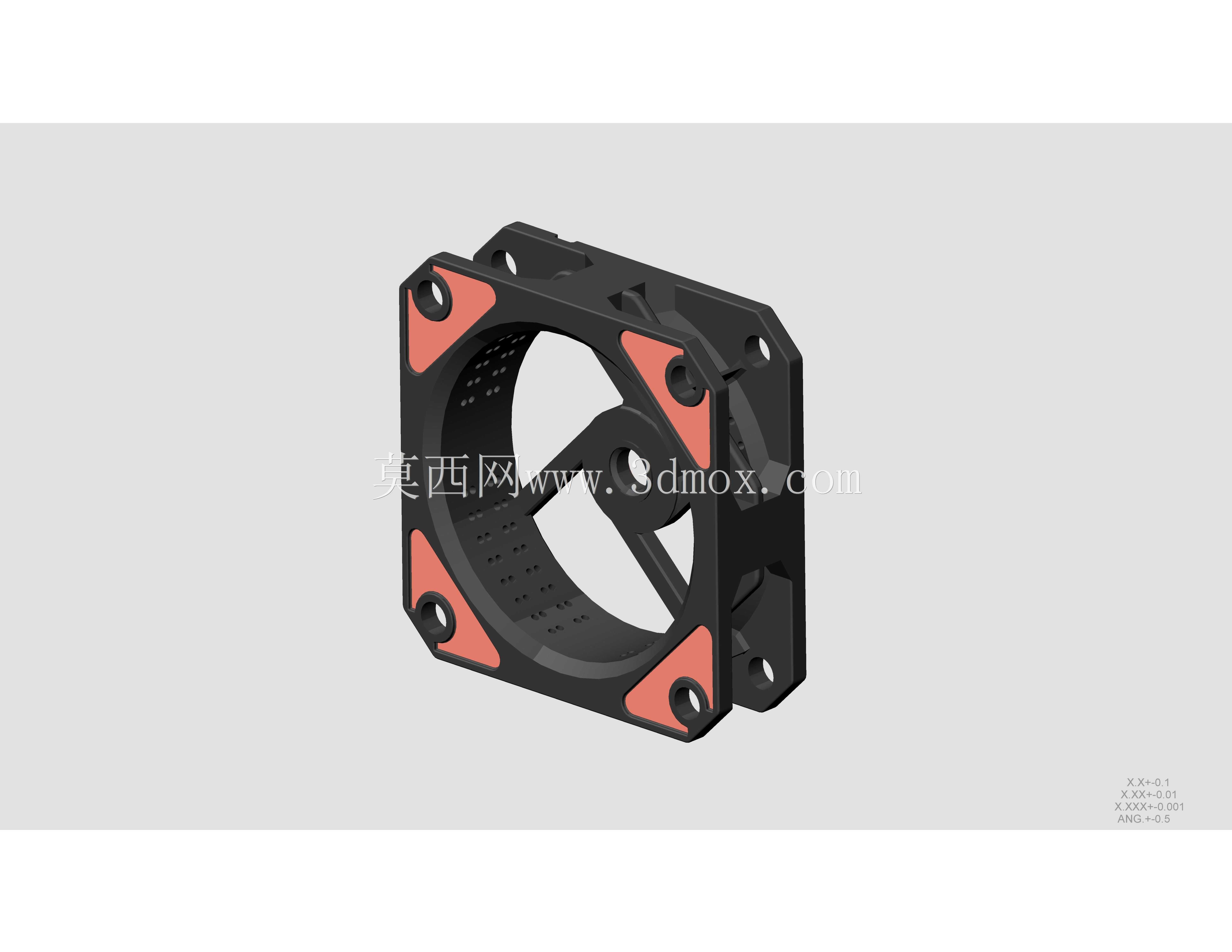

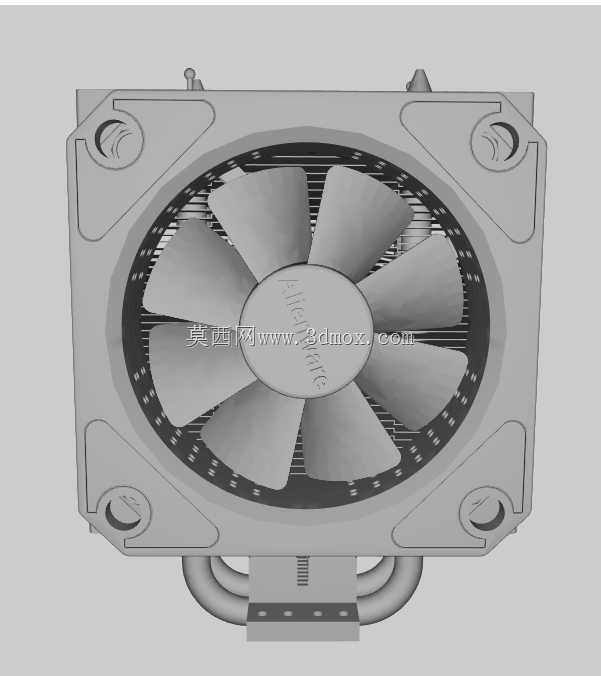

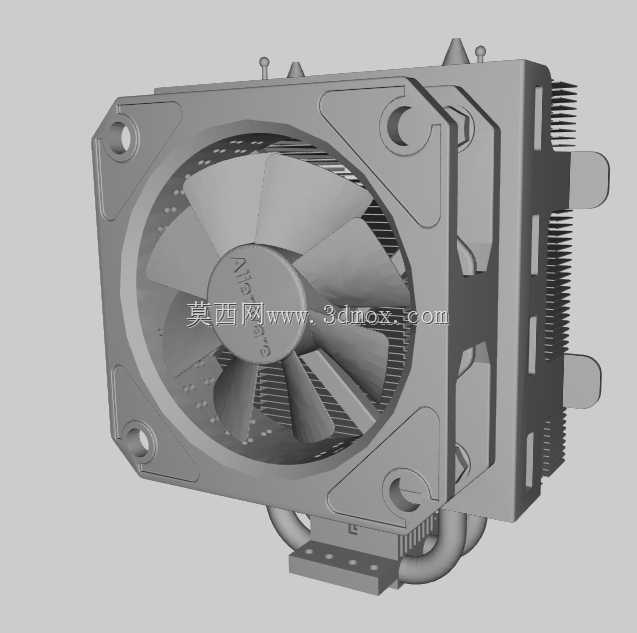

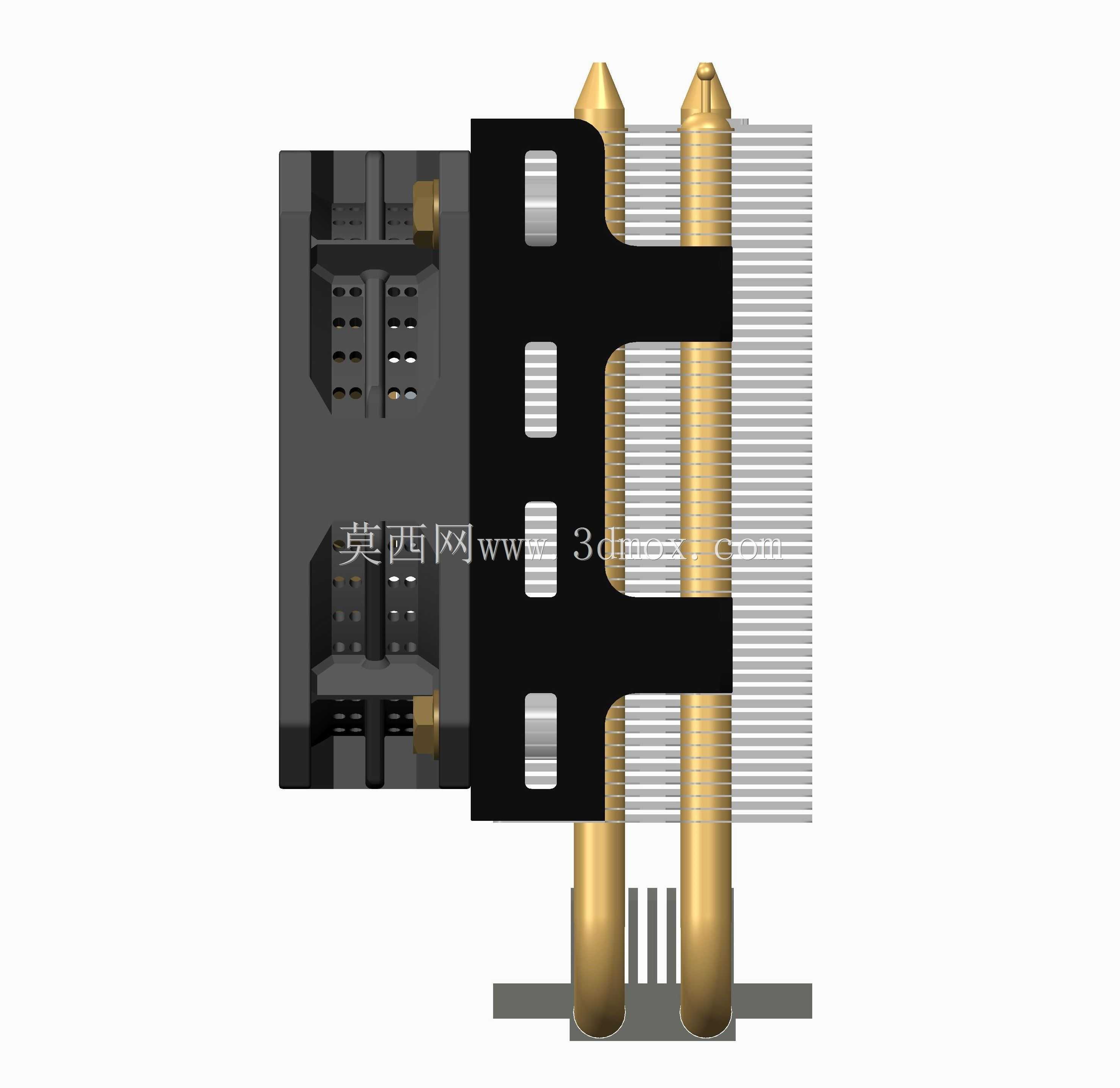

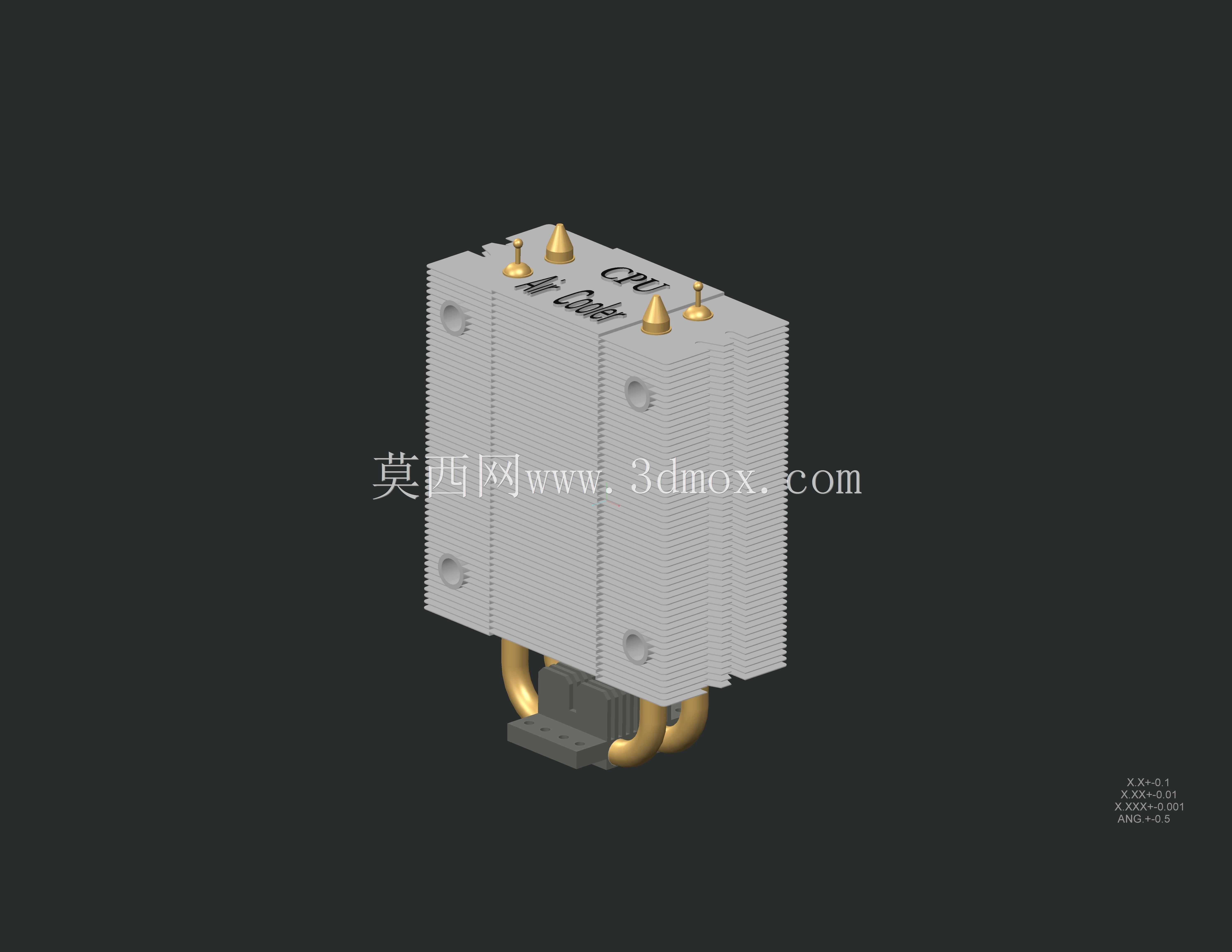

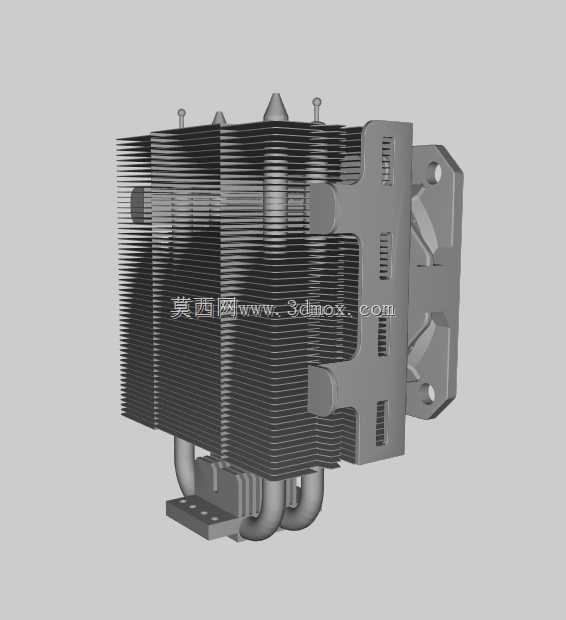

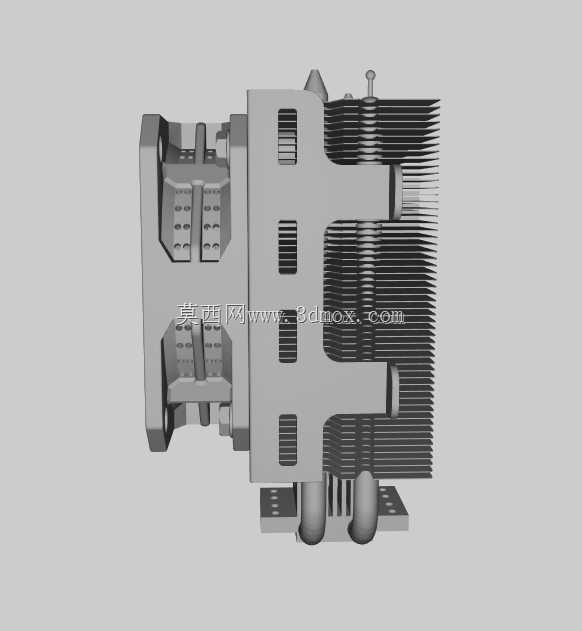

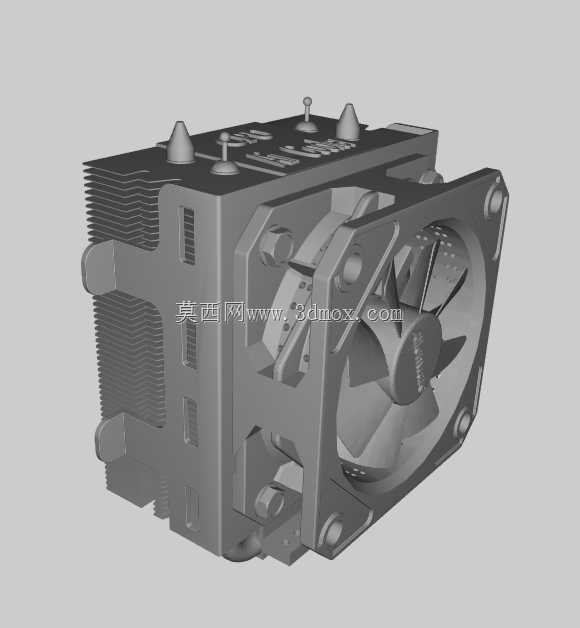

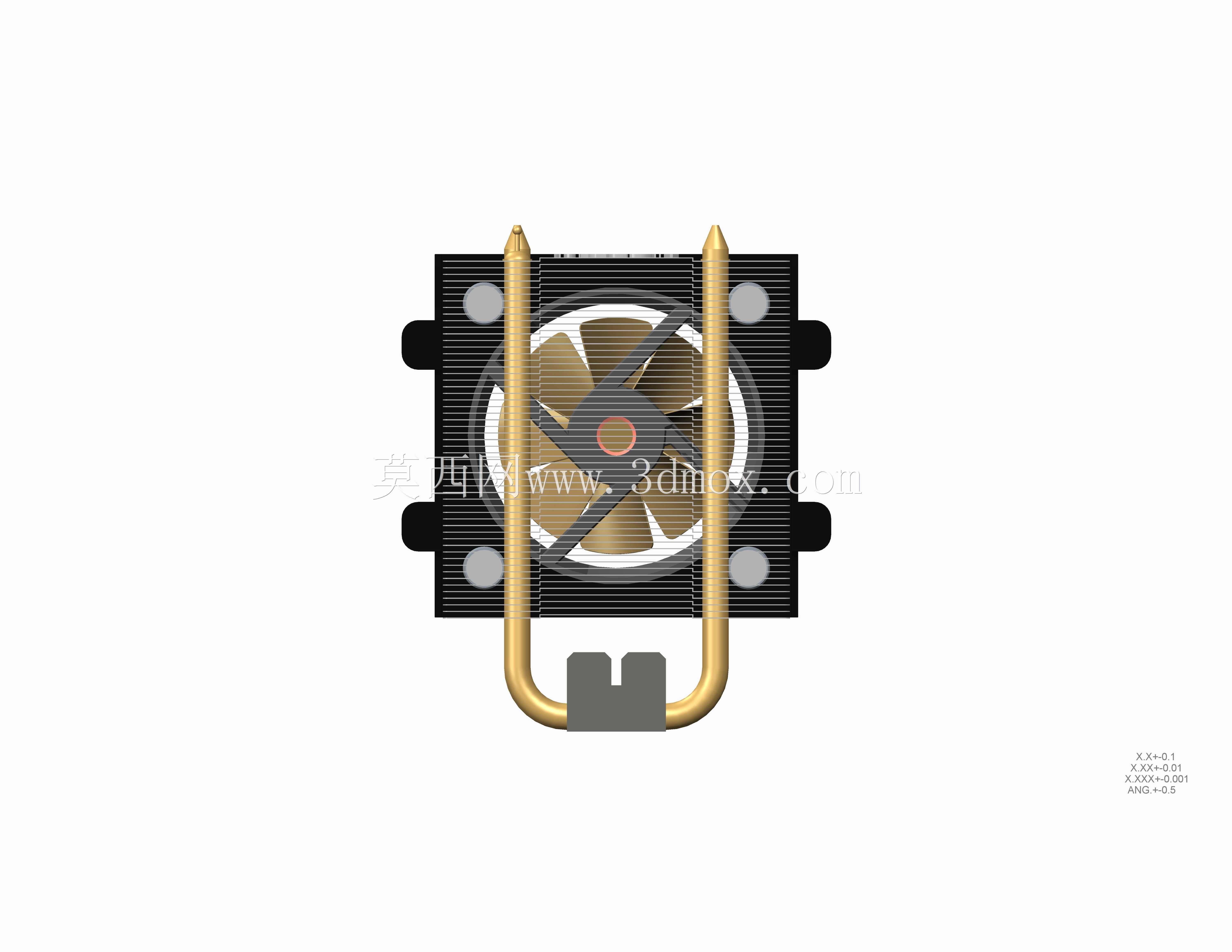

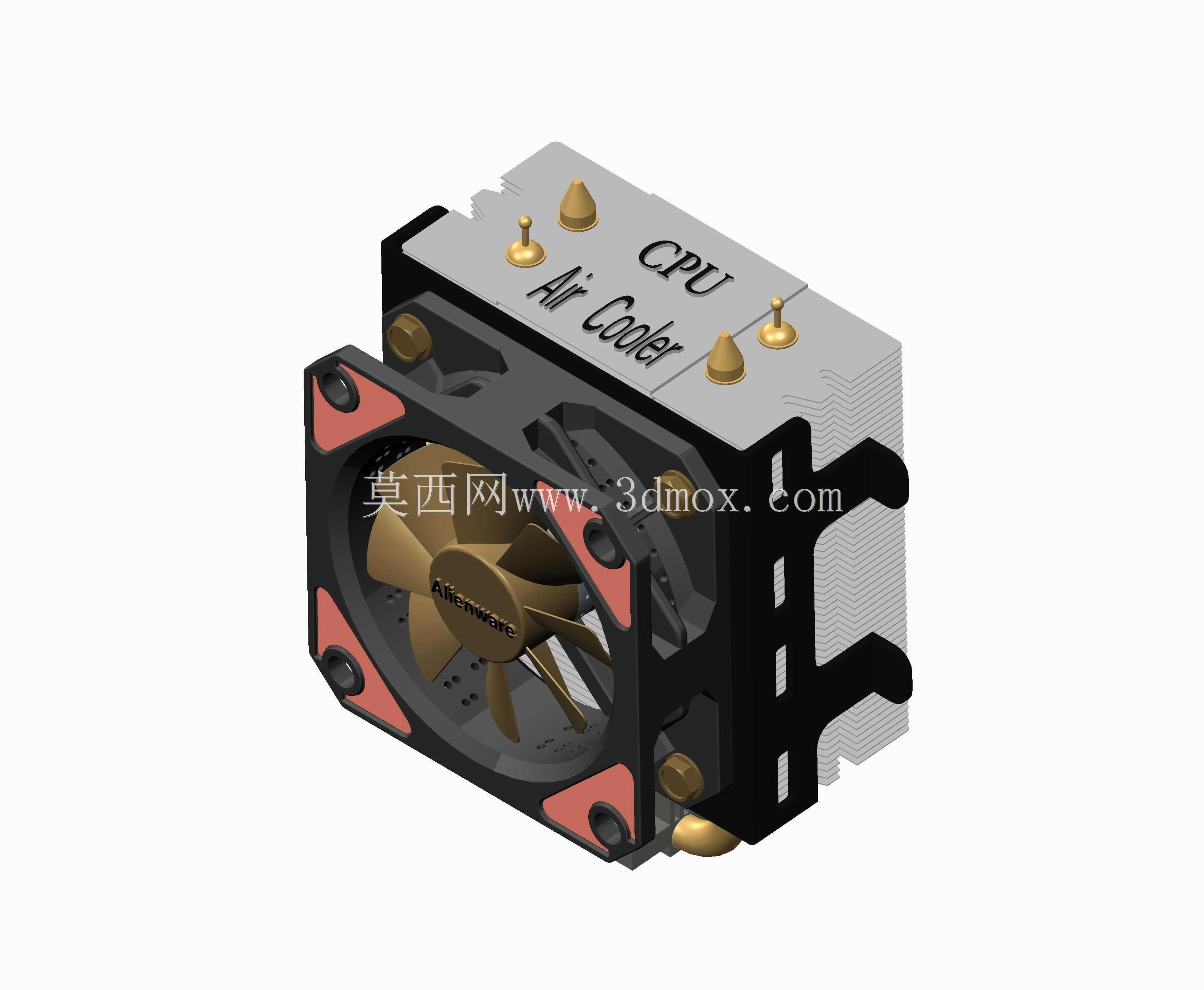

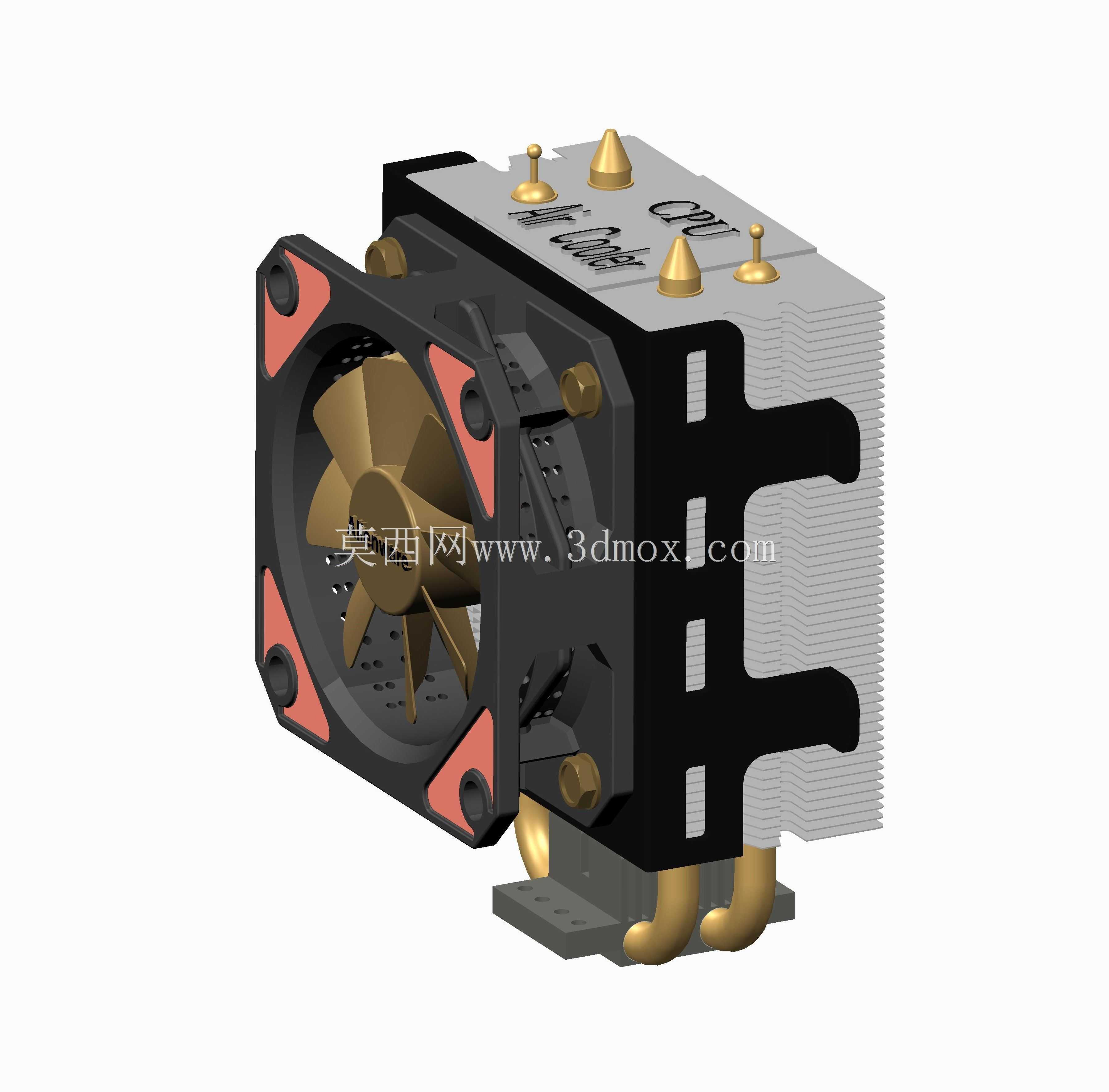

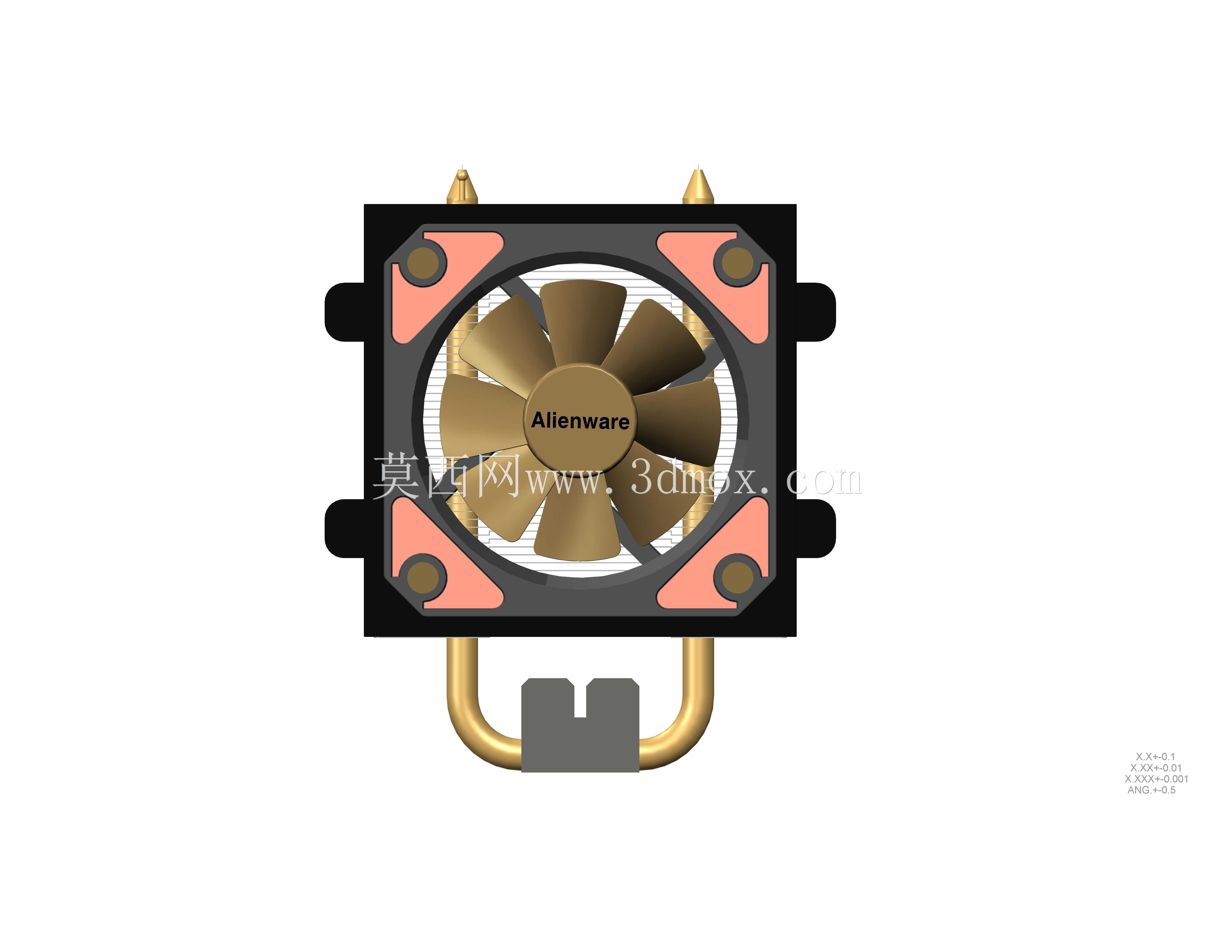

在桌面级计算机、工控机、小型服务器的硬件散热场景中，CPU风冷冷却器是应用最广泛的主动散热部件，其核心作用是将CPU工作时产生的焦耳热快速传导至散热鳍片，再通过风扇强制对流将热量散入机箱内部风道，避免处理器因核心温度过高触发降频保护甚至硬件损坏。这类风冷散热器的设计需要同时平衡散热效率、运行噪音、安装兼容性三个核心维度，本次呈现的结构覆盖80mm至120mm风扇规格区间，可适配不同功耗等级的处理器散热需求。从结构设计逻辑来看，该散热器采用热管直触或底座接触的导热路径，纯铜热管通过烧结毛细结构实现工质的相变循环，将CPU底座收集的热量快速传导至铝制挤型鳍片阵列，鳍片采用等间距排布设计，既保证通风截面积满足风阻要求，也通过足够的换热面积提升热交换效率。风扇固定支架采用减震胶钉与安装位结合的设计，缓冲风扇运转时的动平衡震动，降低震动传递到鳍片和主板产生的共振噪音，风扇扇叶采用动平衡优化的曲面构型，在相同转速下可提升风压与风量的平衡表现，兼顾低转速下的散热能力与高转速下的噪音控制。安装边界方面，80mm至120mm的风扇规格对应不同的鳍片整体宽度，设计时需要预留足够的机箱内存避让空间，避免散热鳍片与高马甲内存、主板供电散热装甲产生安装干涉，扣具结构兼容主流的处理器插槽规格，安装压力经过校准，既保证CPU底座与处理器顶盖的紧密贴合减小接触热阻，也不会因压力过大导致处理器PCB或主板产生形变。在实际选型应用中，80mm规格的小尺寸风扇版本适合小机箱ITX平台的紧凑安装需求，120mm规格的大尺寸风扇版本可在更低转速下实现同等散热能力，运行噪音更低，适合对静音有要求的办公、家用平台。散热结构的风道设计匹配机箱常规的前进后出、下进上出风道逻辑，风扇吹出的气流可顺带覆盖主板供电模块与内存区域，辅助周边元件散热，鳍片的扣合fin工艺保证每一片鳍片与热管的结合紧密度，避免长期使用后因热胀冷缩出现鳍片松动导致散热性能衰减。
