适配20至60英寸电视的壁挂安装支架

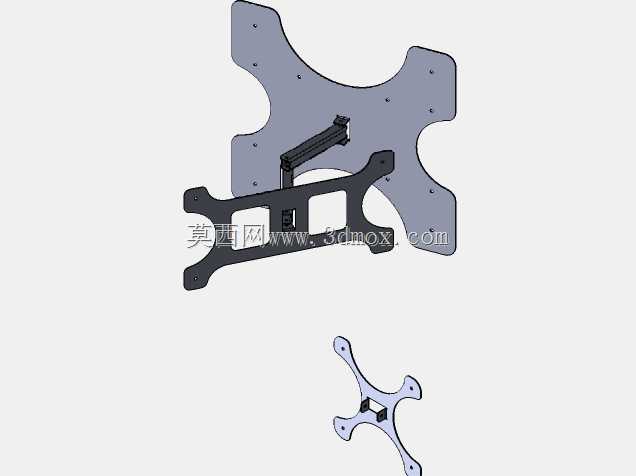

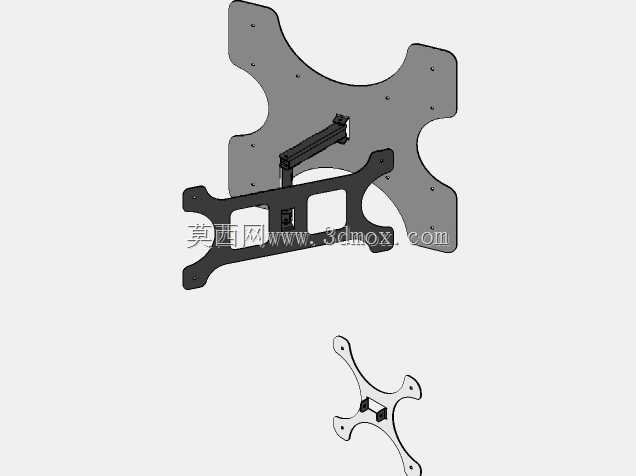

日常家用、商用办公场景里，大尺寸显示屏的壁挂安装需求逐年提升，这类壁挂支架的核心作用是替代落地底座，释放桌面、地面空间，同时可灵活调整屏幕俯仰角度，适配不同观看视角的需求。从结构设计来看，这款支架分为贴墙固定背板与屏幕连接挂板两个核心部分，中间通过铰接支撑臂实现角度调节，贴墙背板采用X型异形轮廓设计，在保证结构强度的同时尽可能削减板材用量，降低整体自重，背板上预留的多组安装孔位可适配不同间距的墙体膨胀螺栓安装需求，覆盖常规混凝土墙、实心砖墙的安装点位要求，避免孔位不匹配需要重新打孔的问题。屏幕连接挂板采用长条形镂空设计，一方面减少板材用料，另一方面预留的镂空区域可避让电视背部的凸起接口、散热格栅，不会出现安装干涉压损线材的问题，挂板上的多组腰型孔可适配20英寸到60英寸区间内不同电视背部的VESA安装孔距，覆盖绝大多数常规家用、商用平板电视的安装尺寸边界。设计过程中优先考虑安装便捷性，铰接臂的转轴处采用阻尼结构，调整角度后可自动锁止，无需额外拧动固定旋钮，日常使用时可根据坐姿、观看位置随手调整屏幕俯仰角度，不会出现屏幕下垂移位的问题。结构强度方面，板材边缘做了折弯翻边处理，在不增加板材厚度的前提下提升整体抗弯折能力，可承载对应尺寸区间内常规平板电视的重量，避免长期使用出现结构变形。安装边界上，贴墙背板安装完成后与墙面的间隙控制在合理范围，既可以预留出电视背部线材的走线空间，方便HDMI、电源线等线材的插拔整理，也不会让屏幕离墙过远产生突兀感。挂板与背板的连接采用快挂结构，安装时可先将背板固定在墙面、挂板固定在电视背部，再将挂板整体卡入背板的挂接位，最后拧入防脱螺丝即可完成安装，单人即可完成全部安装操作，无需额外辅助托举设备。
