台式电脑内置电源金属底盘结构设计

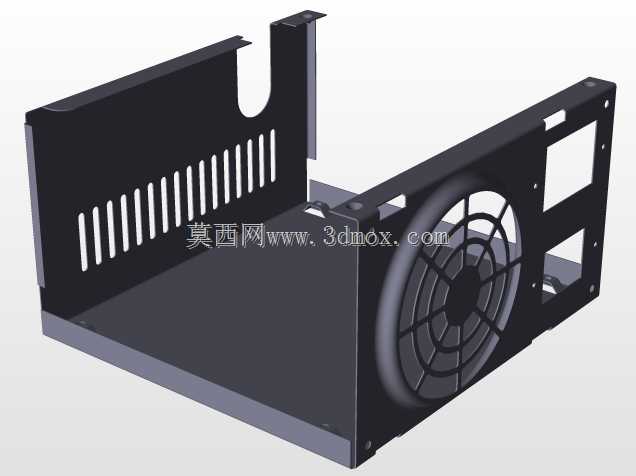

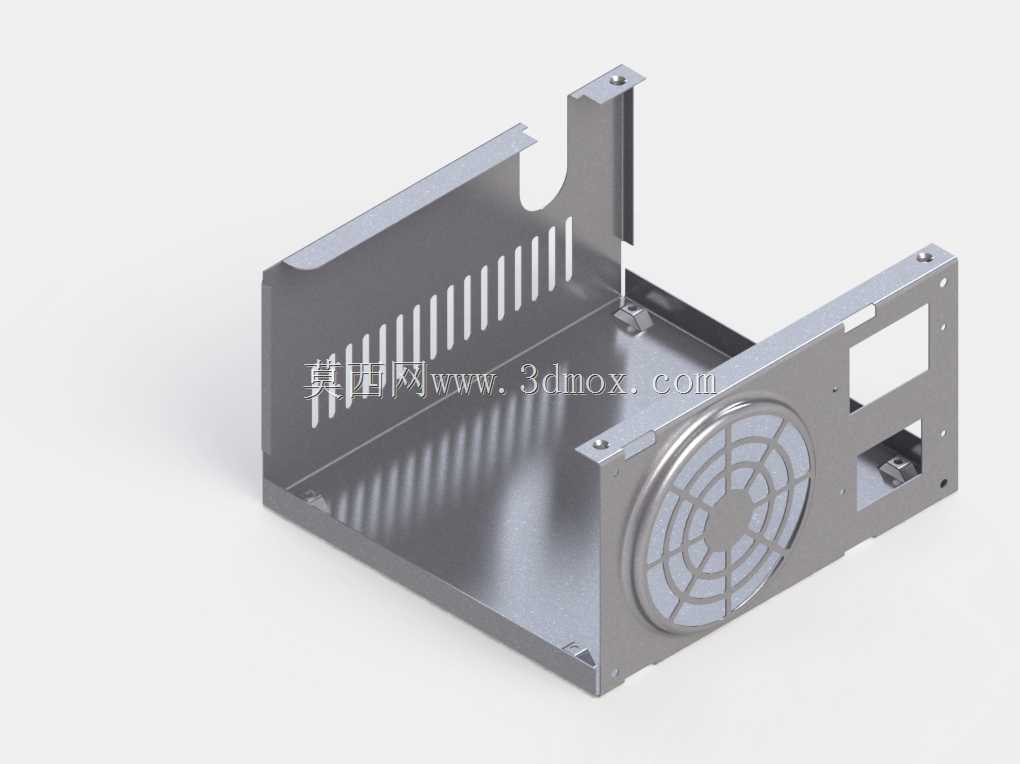

在台式计算机硬件的结构体系里，电源底盘是承载电源内部所有电子元件、散热组件的核心支撑骨架，日常装配场景中，它既要承担内部PCB板、变压器、滤波电容等元器件的固定限位作用，也要通过自身的结构强度抵御机箱运输、挪动过程中的外力冲击，避免内部元件出现位移、引脚脱焊等失效问题。从结构设计的实际逻辑出发，这款底盘采用弯折成型的钣金工艺制作，整体为开口式的盒状承托结构，侧壁预留的多组长条状通风槽，是配合内部风流走向设计的进风通道，能够让散热风扇带动的冷空气顺利穿过电源内部的发热区域，带走功率器件工作产生的积热，避免高温环境下元件出现性能衰减。带格栅的风扇安装位设置在底盘的端侧，安装孔位的同轴度公差控制在合理范围内，能够保证标准尺寸的轴流风扇装配后不会出现偏位、扇叶擦碰壳体的问题，格栅的筋条宽度与间距经过匹配设计，既能够阻挡外部异物触碰高速旋转的扇叶，也不会过度阻挡通风截面积造成风阻上升。底盘的侧边预留的U型缺口是为电源输出线材的走线预留的让位空间，装配时线材可以顺着缺口规整排布，避免被壳体边缘的钣金毛边割破绝缘层，同时缺口的位置也对应内部PCB板的输出端接线位，能够缩短线材的走线长度，减少不必要的线路弯折。底盘上的各个安装点位都做了对应的沉台或者翻边处理，一方面能够提升钣金壳体的整体刚性，减少薄钣金受力产生的形变幅度，另一方面也能让螺丝装配后端面不突出壳体表面，避免电源装入机箱时出现干涉、无法推到位的问题。在安装边界的匹配上，这款底盘的外形尺寸完全遵循ATX电源的通用规格要求，能够适配绝大多数标准台式机箱的电源安装仓位，侧边的固定孔位和机箱仓位的螺柱位置完全对应，不需要额外做改孔处理就能完成装配。底盘的表面做了黑化处理，除了基础的防锈能力之外，也能避免金属壳体产生的电磁反射干扰内部电路的正常工作，配合电源上盖的金属结构可以形成连续的电磁屏蔽腔体，减少电源工作时产生的电磁辐射向外泄露，满足计算机硬件的电磁兼容相关要求。在实际的建模过程中，这类钣金结构需要重点关注弯折系数的设置，保证展开下料后的尺寸和成型后的装配尺寸匹配，各个让位缺口的位置要和内部元件的布局一一对应，避免出现元件装不进去、和壳体产生硬干涉的问题，同时通风结构的开孔不能过度削弱壳体的结构强度，要在散热性能和结构刚性之间找到合理的平衡点。
