12A转子式旋转发动机结构三维设计

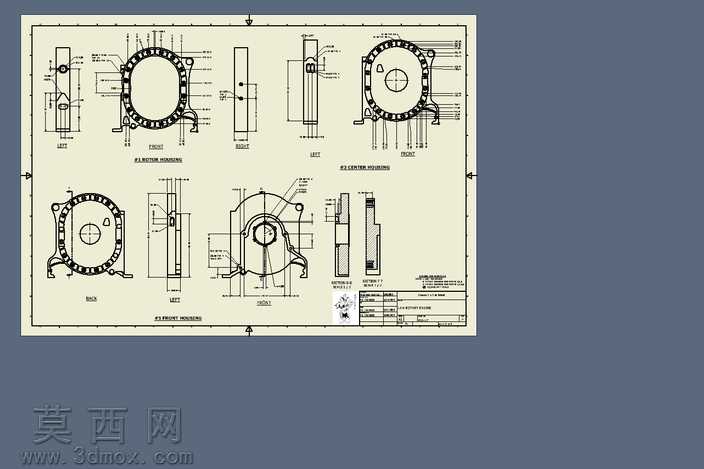

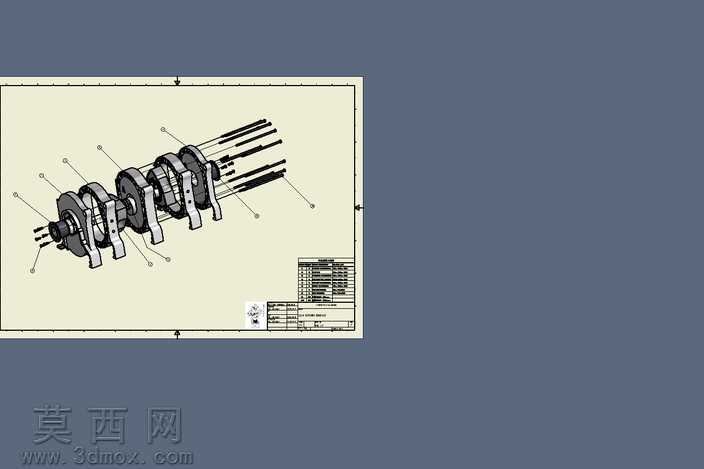

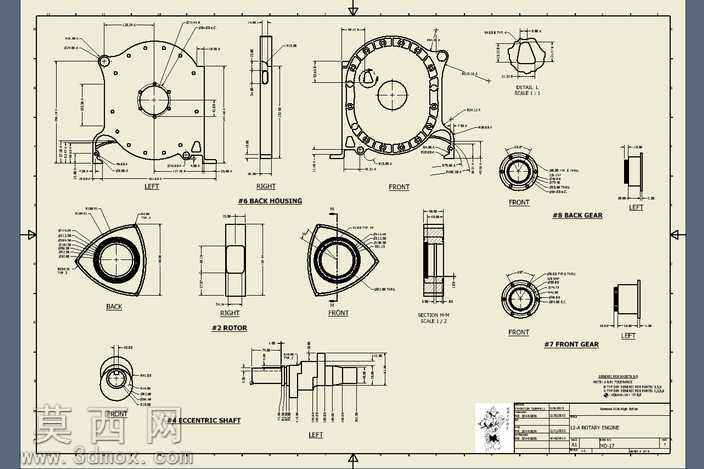

本作品为12A旋转式发动机的完整三维参数化建模成果，建模过程中对发动机核心运动结构进行了精准还原，首先针对转子发动机特有的三角转子轮廓进行了参数化草绘，严格遵循旋轮线轨迹约束绘制转子型线，确保转子在缸体内运行时的密封间隙符合实际工程设计要求。建模阶段对发动机的前后端盖、转子腔体、偏心输出轴、转子轴承座、密封件安装槽等核心结构逐一进行特征构建，对缸体外部的散热鳍片、安装支脚、定位销孔、螺栓连接位等细节结构也做了完整还原，排除了通用标准螺栓这类可直接调用标准件库的通用零件，聚焦发动机本体的专属结构设计。材质与渲染阶段，为发动机缸体、端盖等壳体类零件赋予了哑光红色金属漆材质，还原传统高性能转子发动机的经典外观配色，为内部偏心轴、转子运动部件赋予了抛光金属与哑光合金搭配的材质，区分不同功能部件的视觉层次，为密封件、轴承衬套等零件赋予了深色橡胶与轴承钢材质，通过材质差异清晰呈现各部件的装配关系。渲染时采用了侧上方主光源搭配环境补光的布光方案，在深青色背景下投射出柔和的结构阴影，既突出发动机的外部轮廓造型，也通过半剖视角的展示方式清晰呈现内部转子与偏心轴的装配位置关系。设计过程中重点梳理了转子发动机的动力传递逻辑，确保偏心轴的偏心距、转子的转角约束、缸体的型腔轮廓三者的配合关系完全符合转子发动机的工作原理，各部件之间的装配间隙预留合理，既满足三维展示的视觉真实性，也可作为结构原理演示、相关课程设计参考的数字化模型，完整呈现了12A旋转式发动机区别于传统往复式发动机的紧凑结构特点，通过三维建模的方式直观展现了这类动力装置的核心构造。
