立式飞轮结构斯特林发动机三维设计

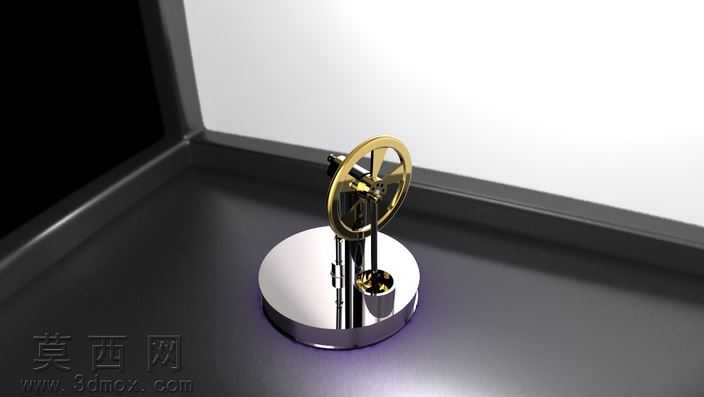

本作品为立式布局的斯特林发动机三维建模设计，整体采用经典的单缸外燃机结构构型，建模过程严格遵循机械设计的尺寸配合规范，对发动机的各个组成部件进行了全参数化的特征构建。模型主体包含圆形配重底座、立式支撑气缸、大直径传动飞轮、曲柄连杆机构、置换活塞与动力活塞组件、连接传动杆等核心结构，所有零件的装配关系完全还原真实斯特林发动机的运动逻辑，可直观呈现外燃机的热力循环传动路径。建模阶段首先完成底座的特征绘制，采用拉伸凸台构建底座的主体轮廓，对底座边缘做圆角过渡处理，还原铸铁底座的厚重质感；其次构建立式气缸与支撑立柱，通过同轴心配合保证气缸的垂直度，避免后续运动仿真出现干涉问题。传动飞轮采用轮辐式结构设计，建模时通过旋转凸台生成飞轮的基础轮廓，对轮缘部分做加厚处理以匹配真实飞轮的转动惯量设计，飞轮中心的转轴孔与传动曲柄采用间隙配合设定，还原真实的装配公差要求。曲柄连杆机构部分严格按照曲柄半径与连杆长度的配比进行建模，分别构建曲柄销、连杆身、活塞销的连接结构，保证活塞运动行程与飞轮转动的传动比准确，可完整复现活塞往复运动带动飞轮旋转的运动过程。材质渲染阶段，对飞轮、连接销轴等金属传动部件赋予抛光黄铜材质，调整材质的反射粗糙度参数，还原金属部件的金属光泽与加工质感；气缸壁、支撑立柱采用哑光银灰色金属材质，模拟铝合金机加工的表面效果；底座采用深灰色磨砂材质，还原铸铁底座的厚重哑光质感；活塞密封部位赋予黑色橡胶材质，区分不同功能部件的材质差异。整体渲染采用黑色纯色背景，搭配三点布光方案，主光源从侧上方打亮飞轮与气缸主体，辅助光源补全底部阴影区域的细节，轮廓光勾勒模型的边缘轮廓，突出各个部件的结构层次与装配关系。设计过程中重点考量了斯特林发动机的结构合理性，对各个运动部件的活动间隙做了预留设计，既保证了模型外观的还原度，也能清晰展示外燃机通过外部热源加热气缸内工质，依靠工质热胀冷缩推动活塞运动，进而通过曲柄连杆带动飞轮持续转动的工作原理，可用于机械原理教学演示、动力结构科普展示等场景，帮助观者直观理解斯特林发动机的独特传动逻辑与结构特点。
