Roboception Visard65带镜头工业视觉相机结构

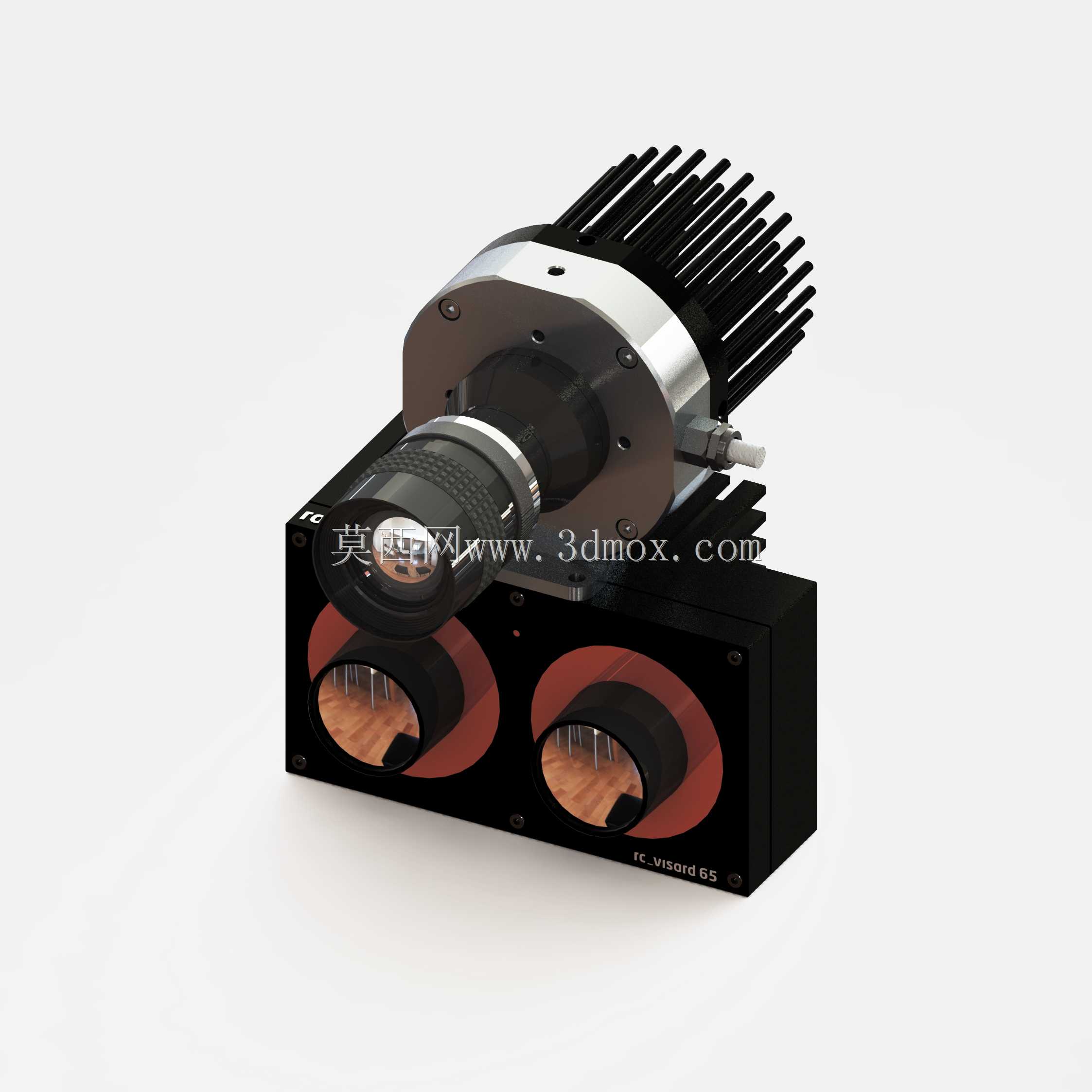

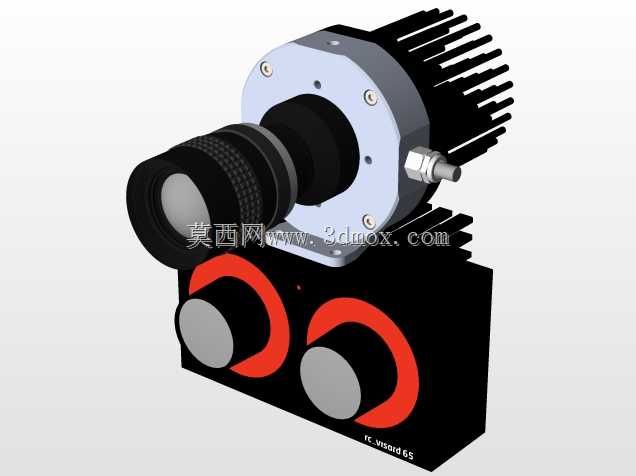

这套视觉成像模组的结构设计，完全围绕工业现场机器人作业的实际工况展开，从安装边界到功能布局都贴合产线集成的真实需求。主体采用分体式堆叠布局，下方为双光源集成的基座模块，上方为成像核心与散热单元的组合结构，侧边搭载可调焦的工业镜头，整体安装孔位预留充分，可直接适配主流工业机器人末端法兰的安装间距，无需额外设计转接板就能完成快装。

从应用场景来看，这类视觉模组主要承担机器人作业过程中的环境感知、工件定位、姿态识别功能，常见于无序抓取工位、装配对位环节、焊缝跟踪场景以及工件尺寸在线检测工位，能在复杂光照的车间环境下稳定输出成像数据，为机器人运动控制提供精准的坐标反馈。双环形光源的布局设计，可覆盖不同反光特性工件的补光需求，针对金属加工件的高光表面、塑料件的漫反射表面都能均匀打光，避免局部过曝或者阴影遮挡导致的识别偏差。

顶部的鳍片式散热结构是设计中的重点考量部分，因为工业现场往往存在连续24小时不间断作业的需求，成像芯片长时间工作会产生持续热量，若散热不及时会导致成像噪点增加、芯片寿命缩短，鳍片的排布方向顺着车间常见的空气流通方向设置，无需额外加装散热风扇就能满足热交换需求，同时避免了风扇积尘带来的维护问题，适配多尘、多油污的车间环境。

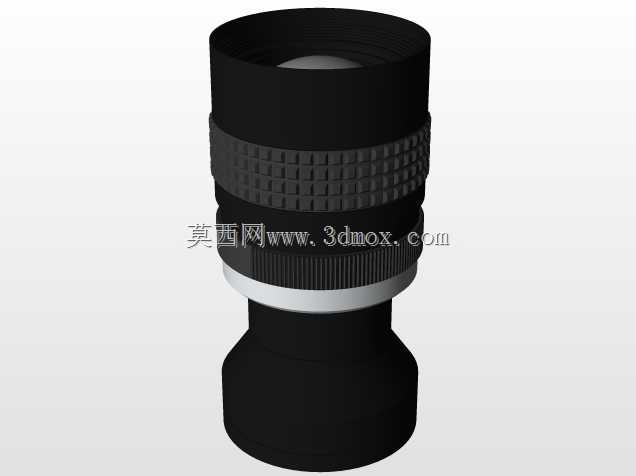

镜头部分采用标准C接口设计，可根据不同的工作距离需求更换对应焦距的镜头，调焦环预留了锁紧结构，调试完成后可固定焦距，避免机器人运动过程中的震动导致焦距偏移。基座部分的外壳采用硬质铝合金加工，表面做黑色阳极氧化处理，一方面可以屏蔽车间内的电磁干扰，保证成像信号传输稳定，另一方面硬质氧化层耐磕碰、抗油污，日常维护仅需擦拭表面即可。整体结构的走线全部采用内藏式设计，电源与数据接口设置在模组后侧，安装后线缆可顺着机器人臂的走线槽排布，不会在机器人运动过程中出现线缆剐蹭、缠绕的问题，所有外部连接部位都做了密封处理，可适应车间内常见的切削液飞溅、粉尘附着的工况，无需额外加装防护外罩就能达到常规工业防护等级。
