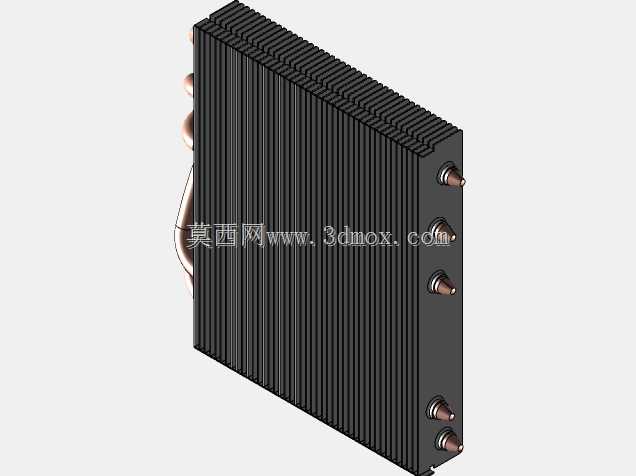

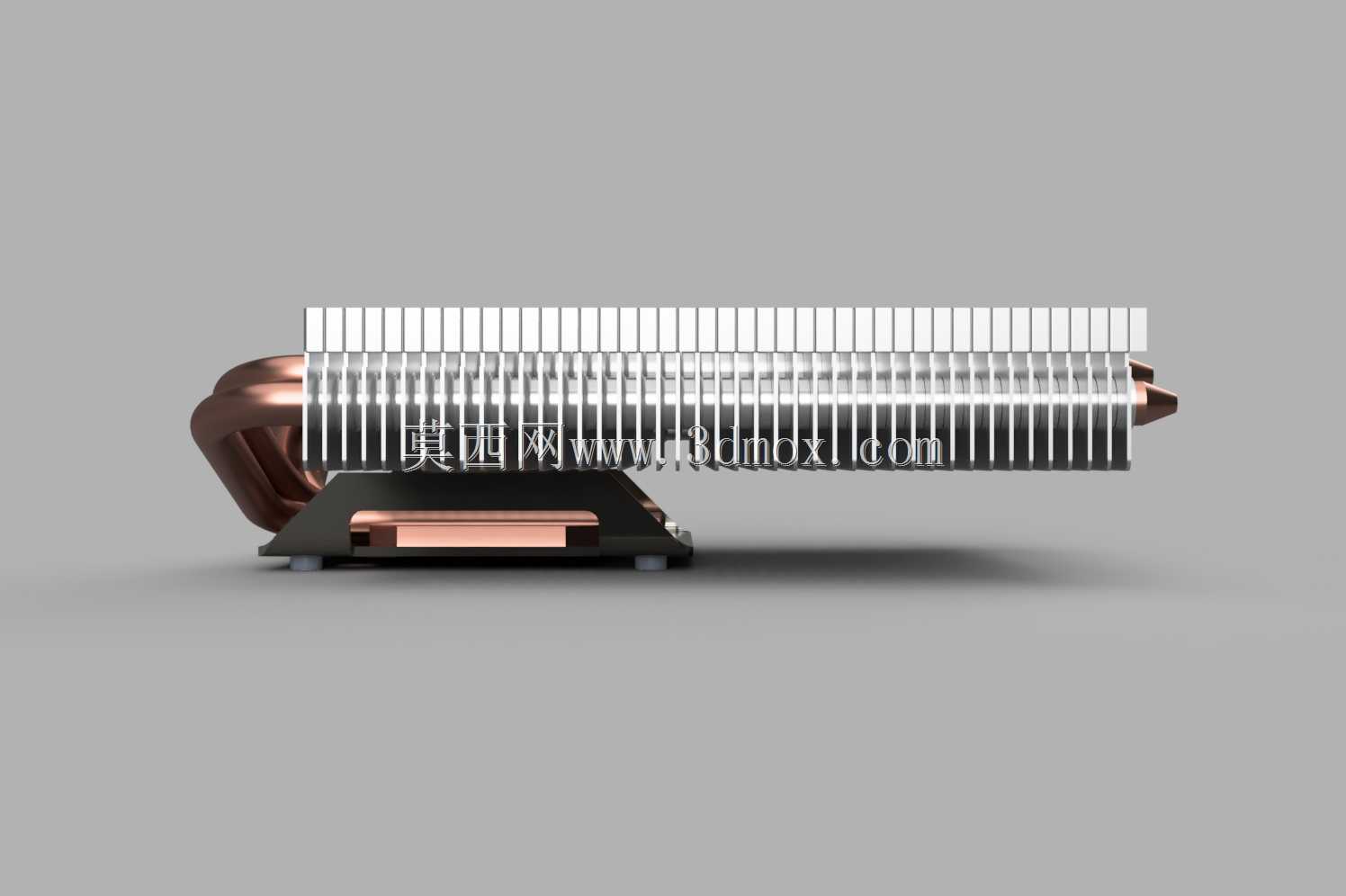

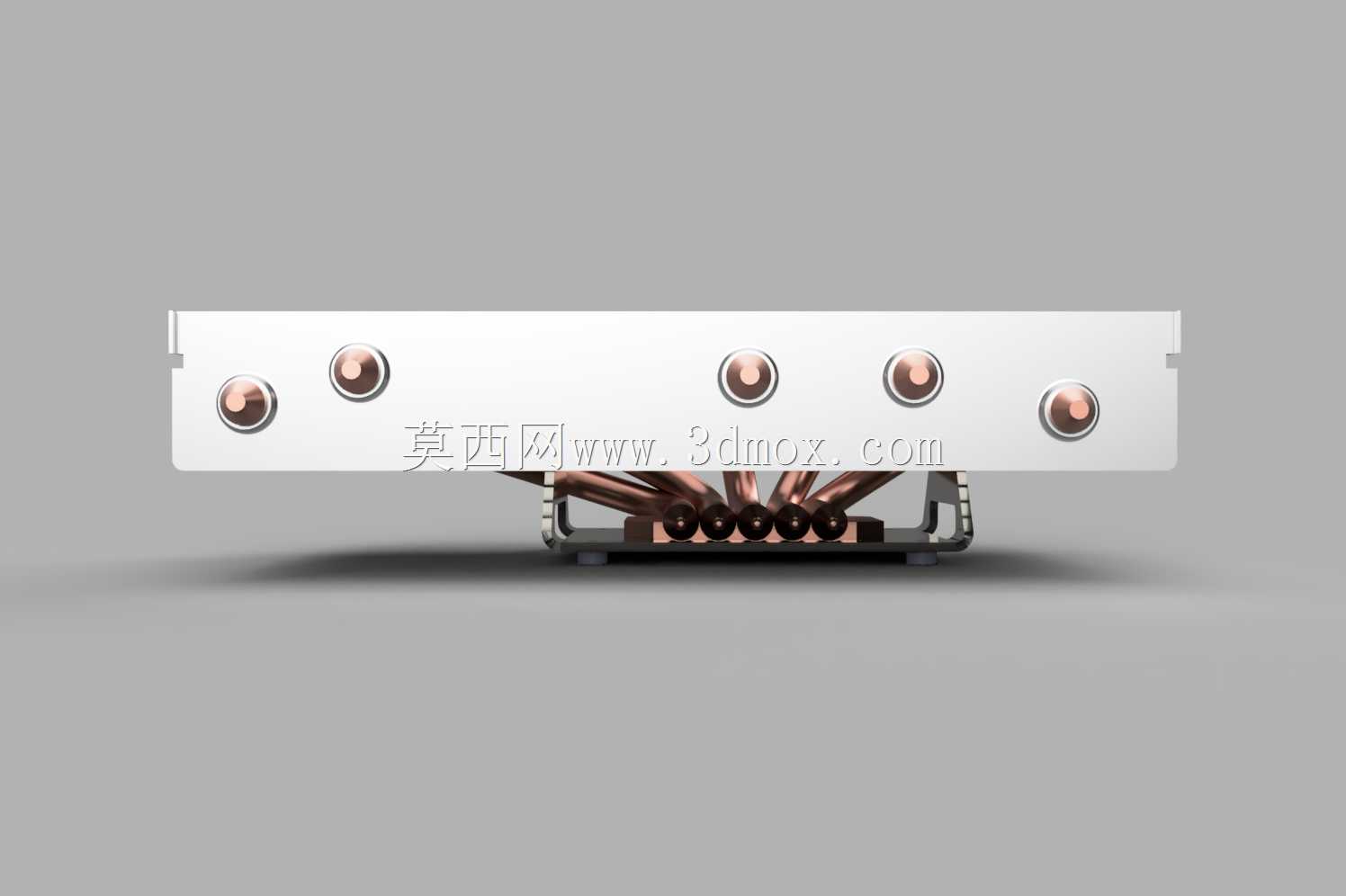

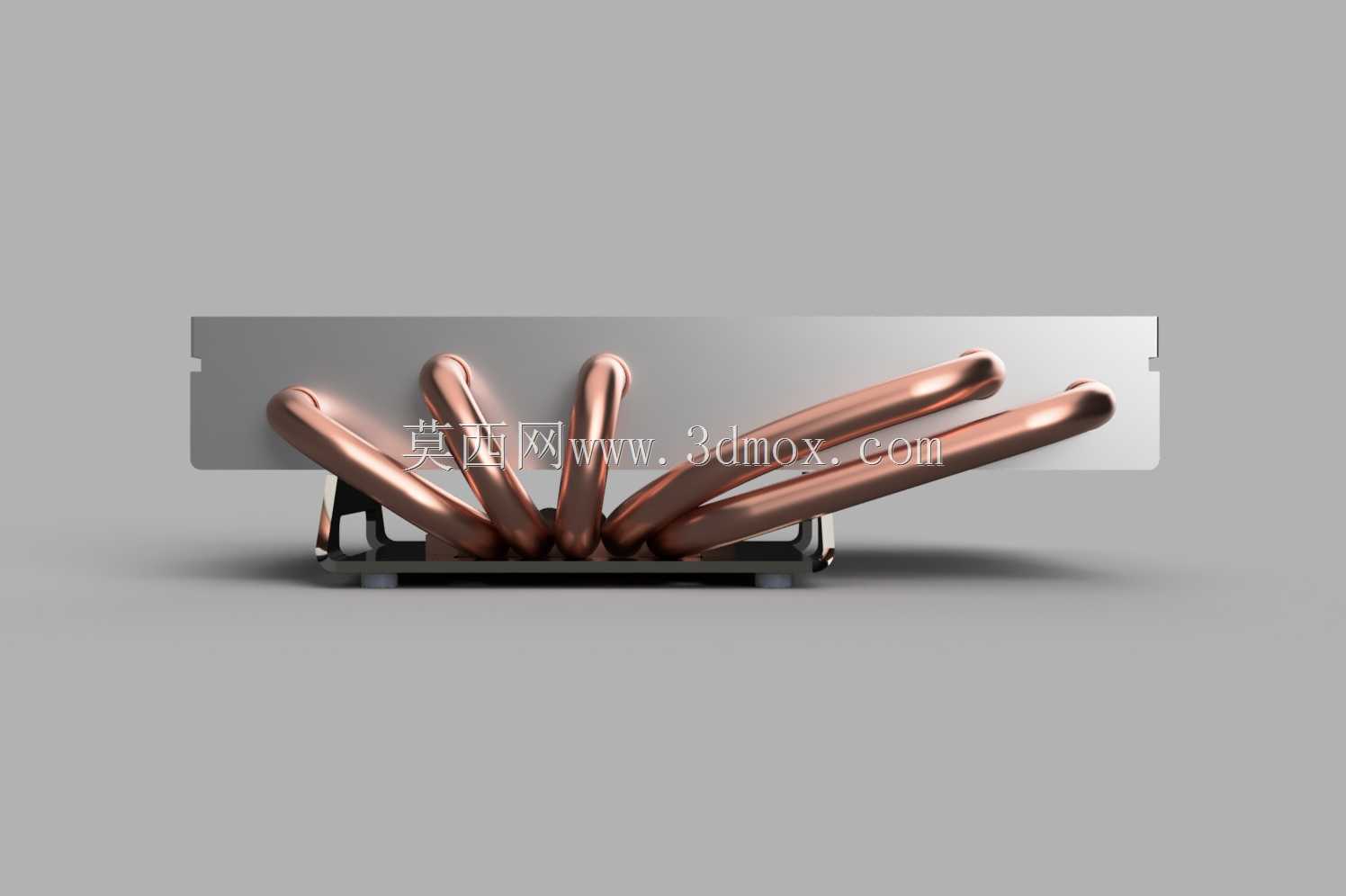

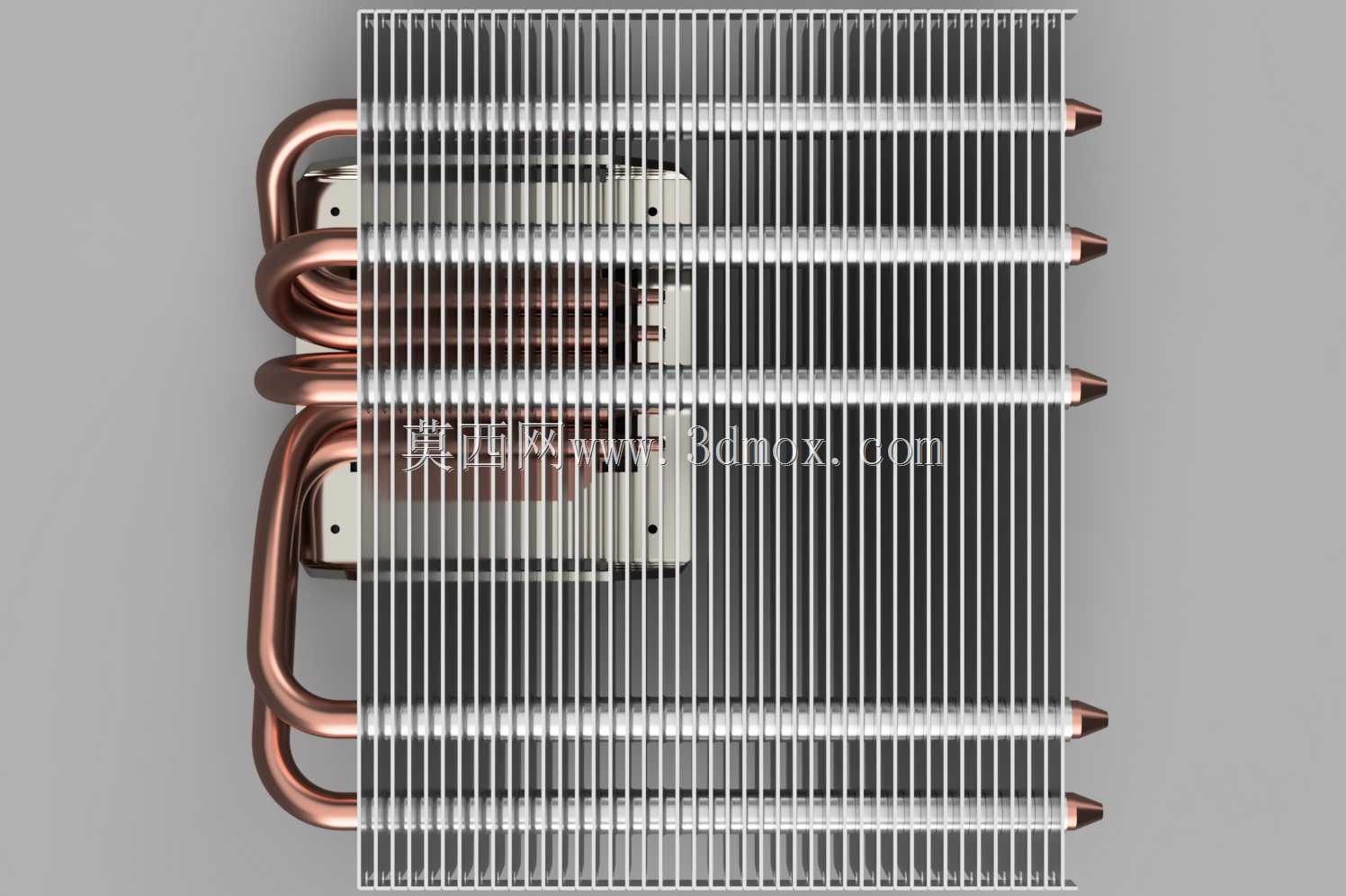

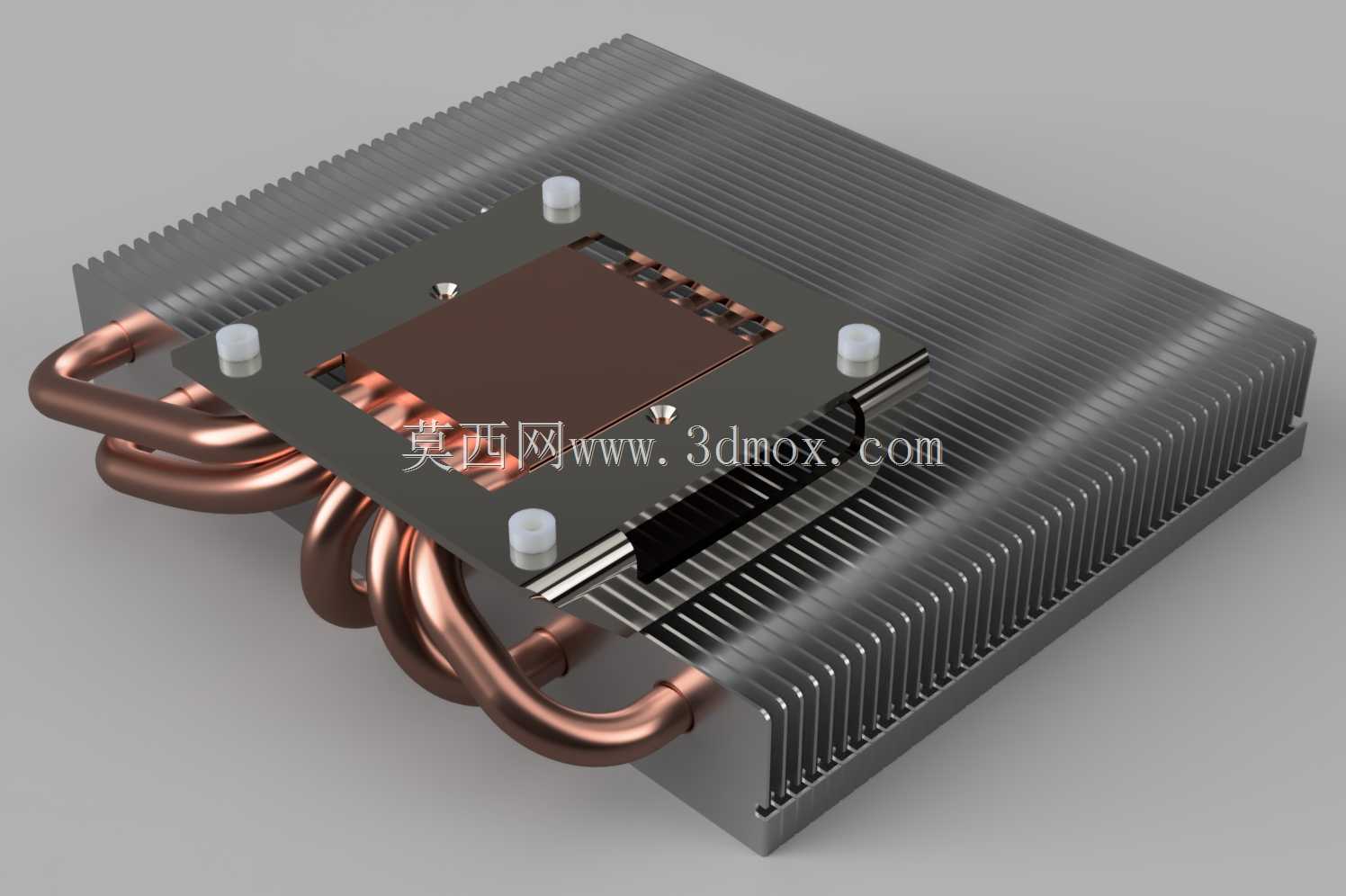

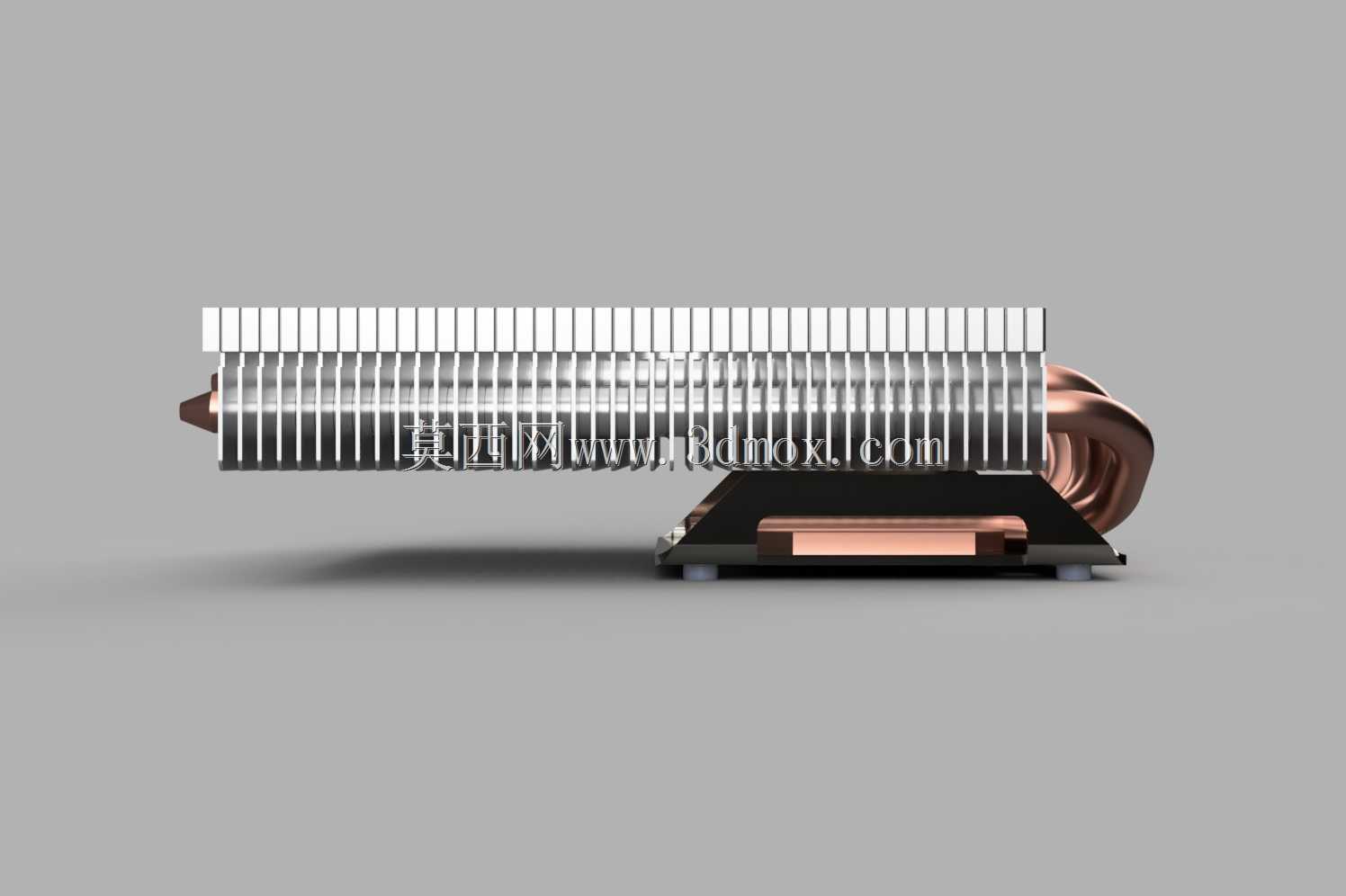

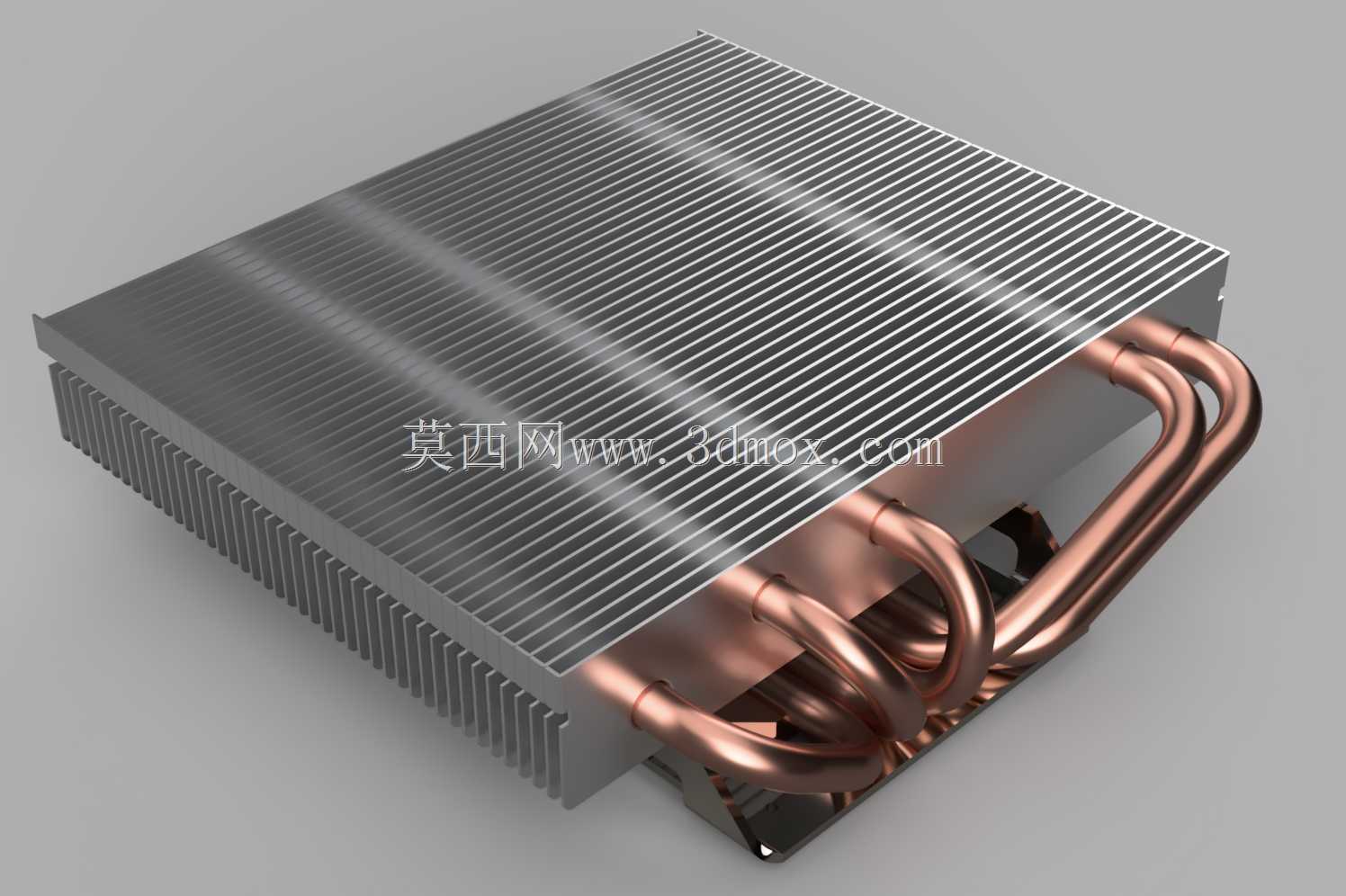

热管穿片式被动CPU散热结构

这款被动式散热结构主要面向无风扇静音工控主机、低功耗嵌入式计算设备、密闭机箱内的发热元件散热场景，在对噪音有严格限制的工业控制现场、音频制作工作站、长期运行的低功耗服务器节点中，这类无风扇散热结构可以完全消除转动部件带来的振动与噪音，同时避免风扇积灰、轴承磨损带来的维护需求，大幅提升设备长期运行的可靠性。

从功能特性来看，该结构采用多根烧结热管与高密度铝制鳍片结合的设计，热管通过压扁后与底座接触的方式直接贴合发热源表面，依靠热管内部工质的相变循环快速将发热面的热量传导至上方的鳍片阵列，鳍片采用等间距平行排布的薄铝片结构，通过增大与空气的接触面积，依靠自然对流完成热量交换，不需要额外配置风扇即可满足TDP在65W以内的发热元件散热需求。底座部分预留了标准安装孔位，可以适配主流台式机CPU的安装扣具边界，鳍片整体做了倒角处理，避免安装过程中割伤操作人员，热管弯曲部位做了最小弯曲半径控制，避免弯折过程中管芯毛细结构受损影响导热效率。

设计过程中首先对发热源的热流密度做了测算，确定需要的热管数量与直径，选用6mm直径的烧结铜热管，兼顾导热效率与结构强度，鳍片间距设置为1.8mm，既保证足够的散热面积，又避免间距过小导致自然对流阻力过大，热量淤积在鳍片间隙无法散出。鳍片采用穿片工艺与热管结合，通过过盈配合保证热管与鳍片之间的接触热阻处于较低水平，不需要额外涂抹导热胶即可实现稳定的热量传导。整体外形尺寸控制在120mm*120mm*70mm范围内，可以适配绝大多数紧凑型ITX机箱的内部安装空间，不会与内存、PCIe扩展卡等周边部件产生安装干涉，底座的接触平面做了精铣处理，平面度控制在0.02mm以内，配合导热硅脂可以有效降低与发热元件表面的接触热阻。

在实际选型应用中，需要注意该结构为纯被动散热，使用时需要保证机箱内部存在自然对流的风道空间，不要将鳍片完全密闭在无空气流通的腔体内部，若应用在更高功耗的发热场景，可以在鳍片侧面加装低转速静音风扇，改造为主动风冷结构，进一步提升散热能力，适配更高TDP的发热元件。结构整体没有易损部件，只要安装时保证热管不受外力挤压变形，即可实现与设备同寿命的散热服务，不需要定期维护更换。
