树莓派配套Hifiberry音频解码扩展板

做嵌入式音频项目的工程师大多接触过树莓派的音频扩展方案，这款Hifiberry DAC+扩展板的三维模型，刚好能解决外壳设计、整机装配阶段的干涉校验痛点。日常做树莓派相关的音频播放、小型数播设备开发时，很多人会忽略扩展板的实际安装边界，等到打样完外壳才发现RCA接头突出高度不够、排针对位偏差，或是板载芯片和外壳内壁预留间隙不足，既浪费打样成本又拖慢项目进度。

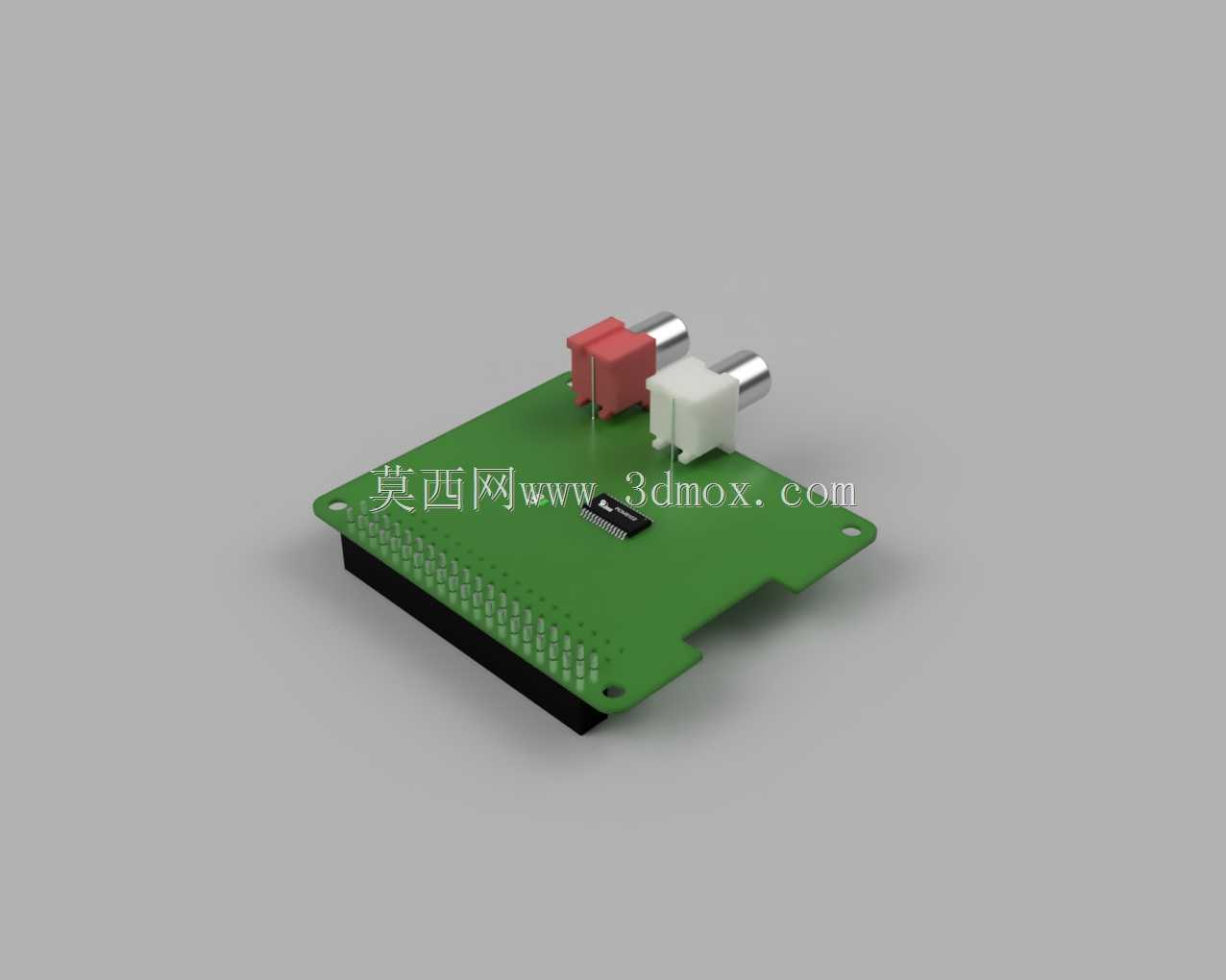

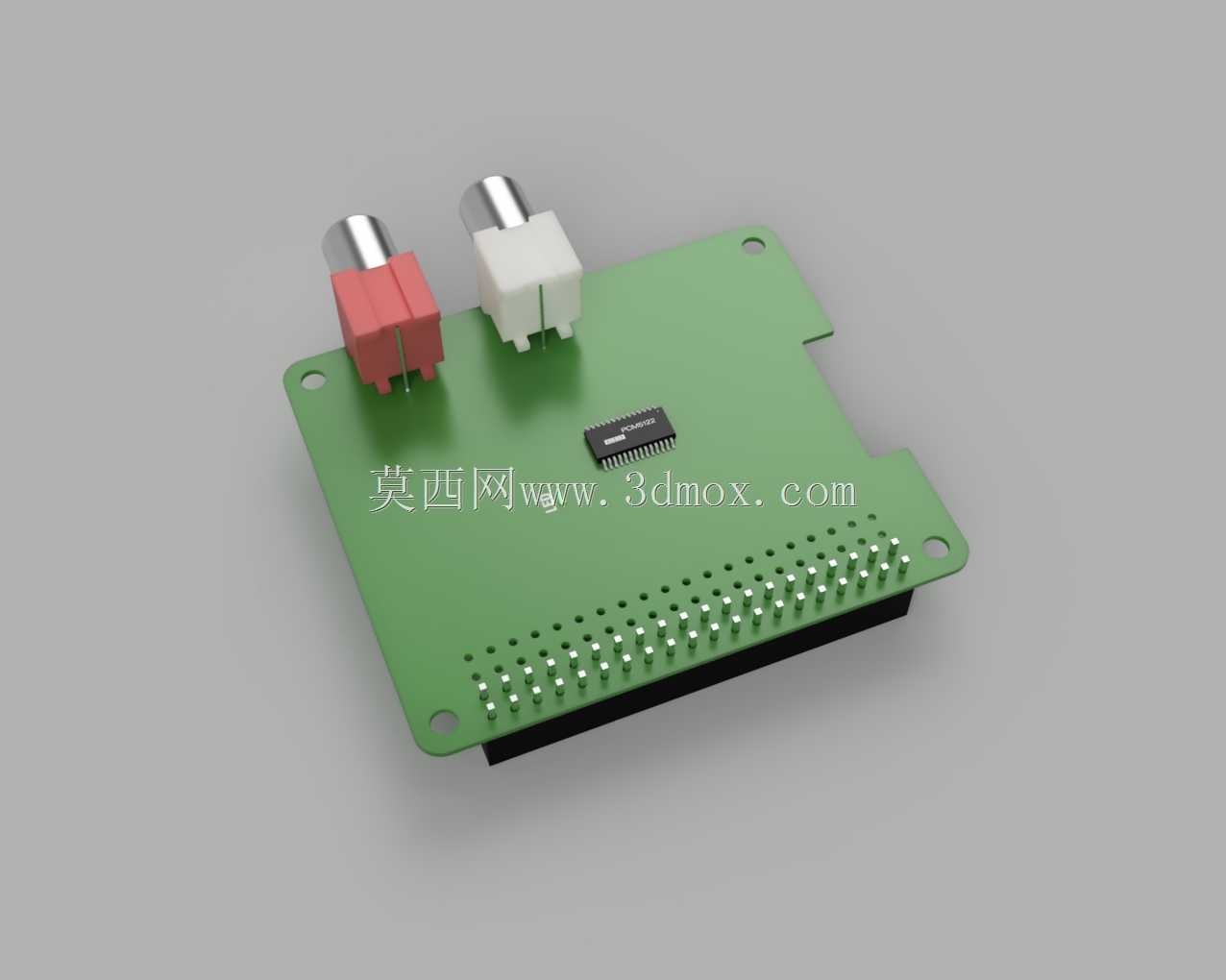

从实际使用场景来看，这款扩展板是直接叠装在树莓派主板上方的，通过板载的2.54mm间距排针和树莓派的GPIO引脚直接对接，不需要额外接线，安装时只要对齐排针位置垂直压合即可，不会占用额外的横向安装空间。板上搭载的PCM5122解码芯片负责数字音频信号的数模转换，输出端的红白两个RCA同轴接口可以直接连接有源音箱、功放设备，输出模拟音频信号，相比树莓派板载的音频输出，能大幅降低底噪，提升音频输出的动态范围，很适合用来搭建小型桌面数播、家庭背景音乐终端这类设备。

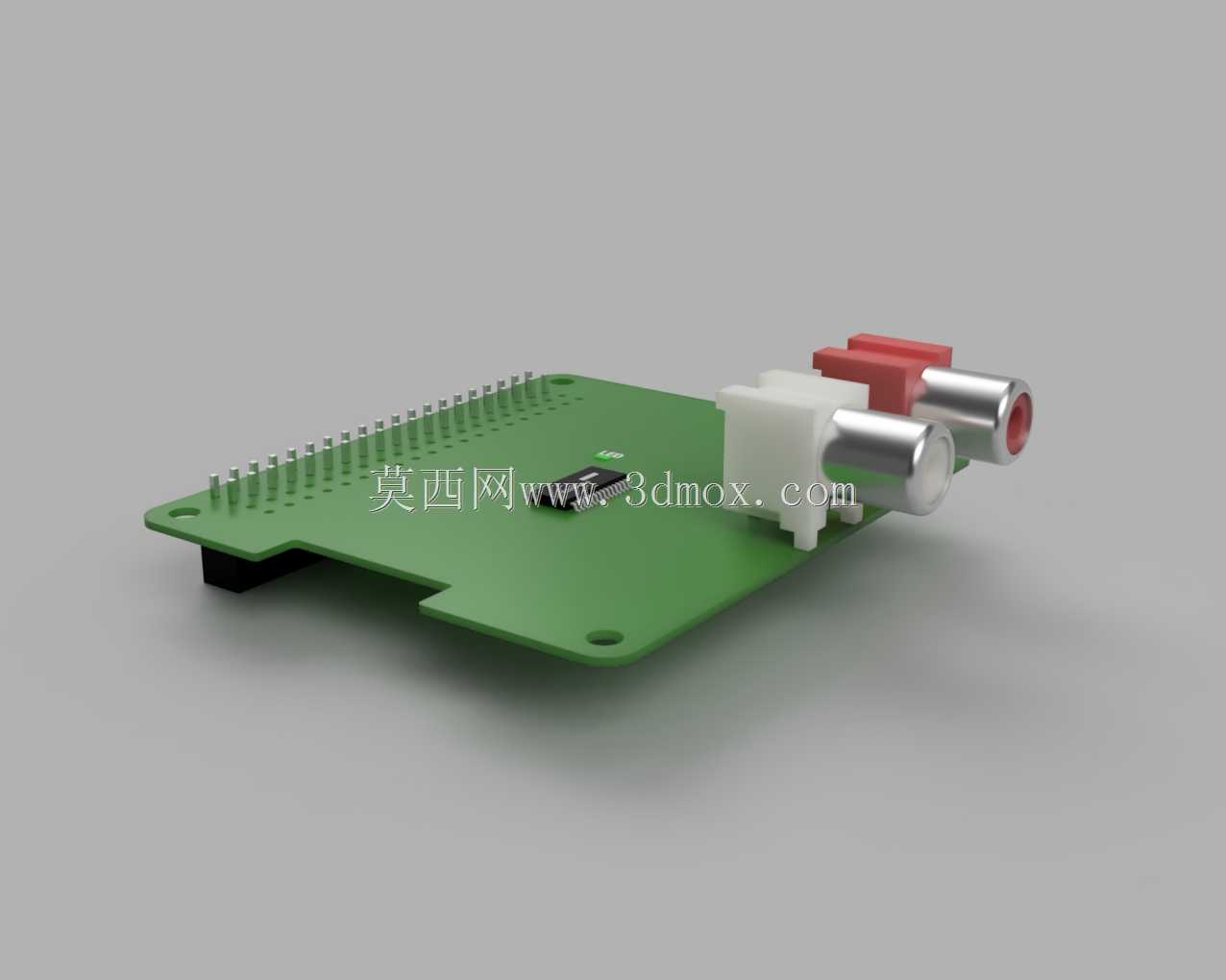

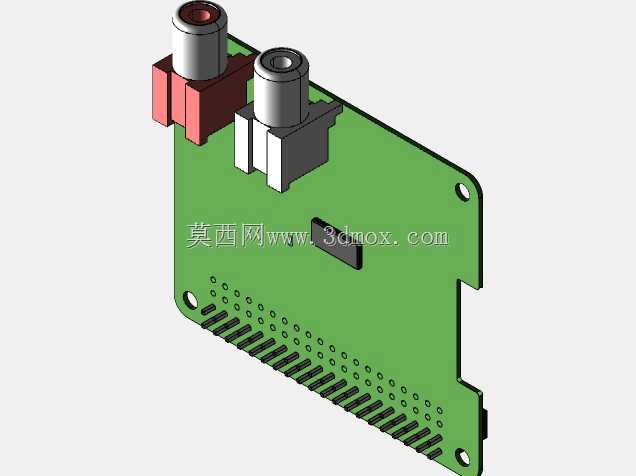

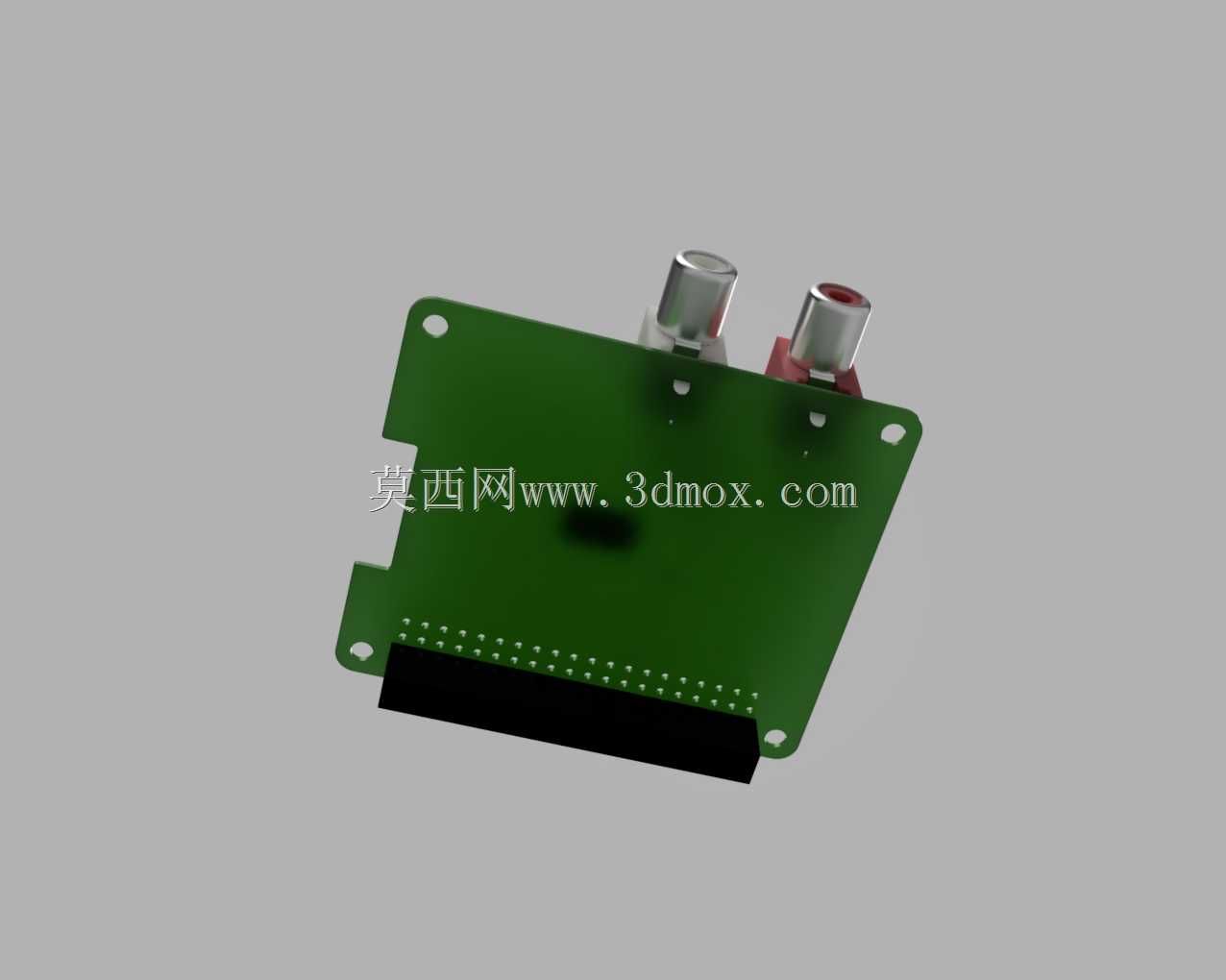

建模时优先保证了安装配合尺寸的准确性，PCB板的四个安装孔位完全对齐树莓派的固定孔位，孔径和孔位公差控制在常规钣金、3D打印外壳的加工精度范围内，不管是做亚克力激光切割外壳，还是做3D打印的定制壳体，都能直接参考模型的边界尺寸做结构避让。RCA接口的突出高度、排针的有效插合长度、板载解码芯片的最高凸起高度都做了精准还原，设计外壳时不用再反复核对实物尺寸，直接在装配环境里就能校验各个部件的间隙，避免出现接头插不到位、外壳压到板载元件的问题。

很多工程师做这类扩展板配套外壳时，容易犯的错误是只参考PCB的长宽尺寸，忽略接口和元件的突出量，比如RCA接头的金属部分比塑料基座要高出一截，如果外壳的开孔深度不够，就会导致RCA插头无法完全插合，出现接触不良的问题；排针的插合深度如果预留不足，会导致扩展板和树莓派之间留有缝隙，长时间使用容易出现引脚接触松动。这个模型把这些容易忽略的细节都做了还原，设计时可以直接测量各个部位的实际尺寸，预留合理的装配间隙，比如RCA接口周围预留1mm的插拔操作空间，PCB板和外壳内壁预留0.5mm的间隙，排针位置预留足够的压合行程，保证装配后整个板卡固定牢靠，没有松动晃动的问题。

对于做嵌入式音频设备开发的结构工程师来说，这类精准的板卡模型能大幅减少前期的尺寸测绘工作，不用拿到实物反复测量，直接在三维环境里就能完成整机的装配校验，提前排查结构干涉问题，缩短产品的开发周期，不管是做个人DIY项目，还是做小批量的商用音频设备，都能提供可靠的尺寸参考。
