直插式陶瓷电容器电子元件结构设计

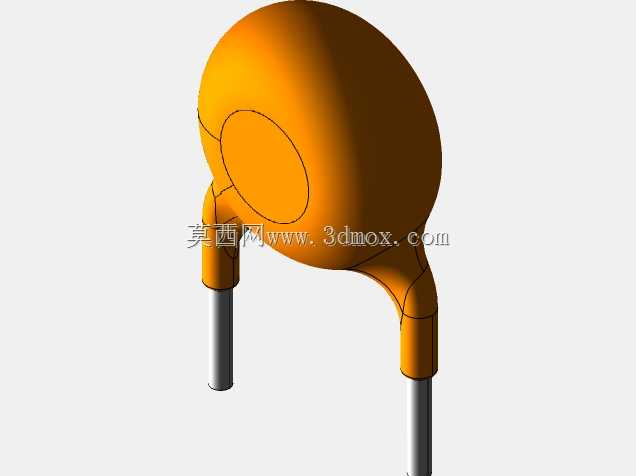

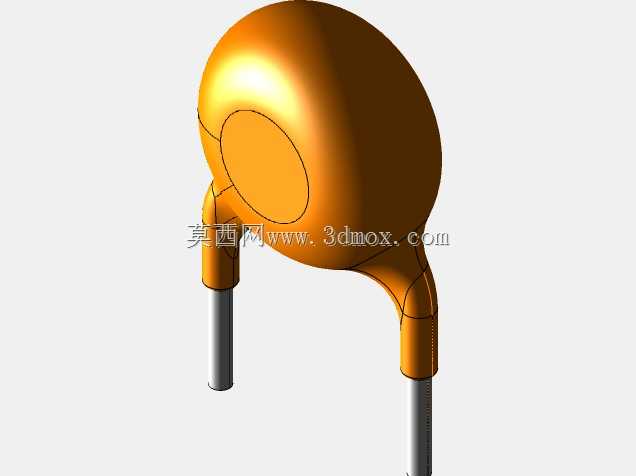

在消费电子、工业控制板卡、小型电源模块的PCB设计环节，直插式陶瓷电容是再常见不过的无源器件，很多刚入行的结构工程师做器件封装建模时，容易忽略电容本体与引脚的实际成型公差，导致后续SMT或者手工插装时出现引脚过孔对位偏差、本体与周边高元件干涉的问题。这款陶瓷电容采用THT通孔插装形式，本体为扁圆陶瓷介质结构，外部包裹橙色环氧保护层，能在常规温湿度环境下隔绝外界潮气、粉尘对陶瓷介质的侵蚀，避免引脚焊接后出现介质击穿、容值漂移的问题。从安装边界来看，本体直径控制在5mm，厚度方向尺寸为8x1mm，两根引出引脚的中心节距为9mm，引脚采用镀锡铜包钢材质，直径匹配常规0.8mm PCB插装孔径，插装后引脚露出板面的长度控制在1.5-2.5mm区间，既满足波峰焊的吃锡要求，也不会因为引脚过长弯折后触碰相邻走线造成短路。设计这类元件三维模型时，不能只照着规格书标注的公称尺寸做等比例拉伸，要考虑实际生产中陶瓷本体烧结后的圆弧过渡特征——电容本体与引脚衔接的位置不是直角转折，而是有自然的环氧包封圆角，这个细节如果省略，做整机装配干涉检查时，会误判电容与周边压接端子、散热片的安全间隙，实际打样组装时才发现本体被顶起，导致引脚虚焊。这类电容的实际用途多是板级电路的高频退耦、电源滤波，在开关电源的输入输出端、单片机芯片的电源引脚旁都会大量使用，建模时还原引脚的圆柱度、本体的曲面轮廓，能让PCB布局阶段的3D预览效果更贴近真实装配状态，提前规避结构干涉问题。很多工程师做元件库建模时习惯把引脚做成等径直杆，但实际量产的直插电容引脚在靠近本体的位置会有轻微的收腰过渡，是引脚与瓷片电极焊接后包封环氧形成的自然结构，把这个特征做进模型里，在做自动化插装设备的送料轨道仿真时，能更准确模拟元件在轨道内的姿态，避免出现卡料、送料偏移的问题。另外要注意，这类电容的本体是对称结构，但两根引脚的长度在出厂时会有微小公差，建模时不需要刻意做公差偏差，只要把公称尺寸的安装边界做准确，就能满足大部分结构设计、器件选型的校验需求，不需要过度追求非关键尺寸的细节还原，平衡建模效率和模型实用性才是元件库搭建的核心原则。
