戴尔15.6英寸家用办公笔记本外观结构建模

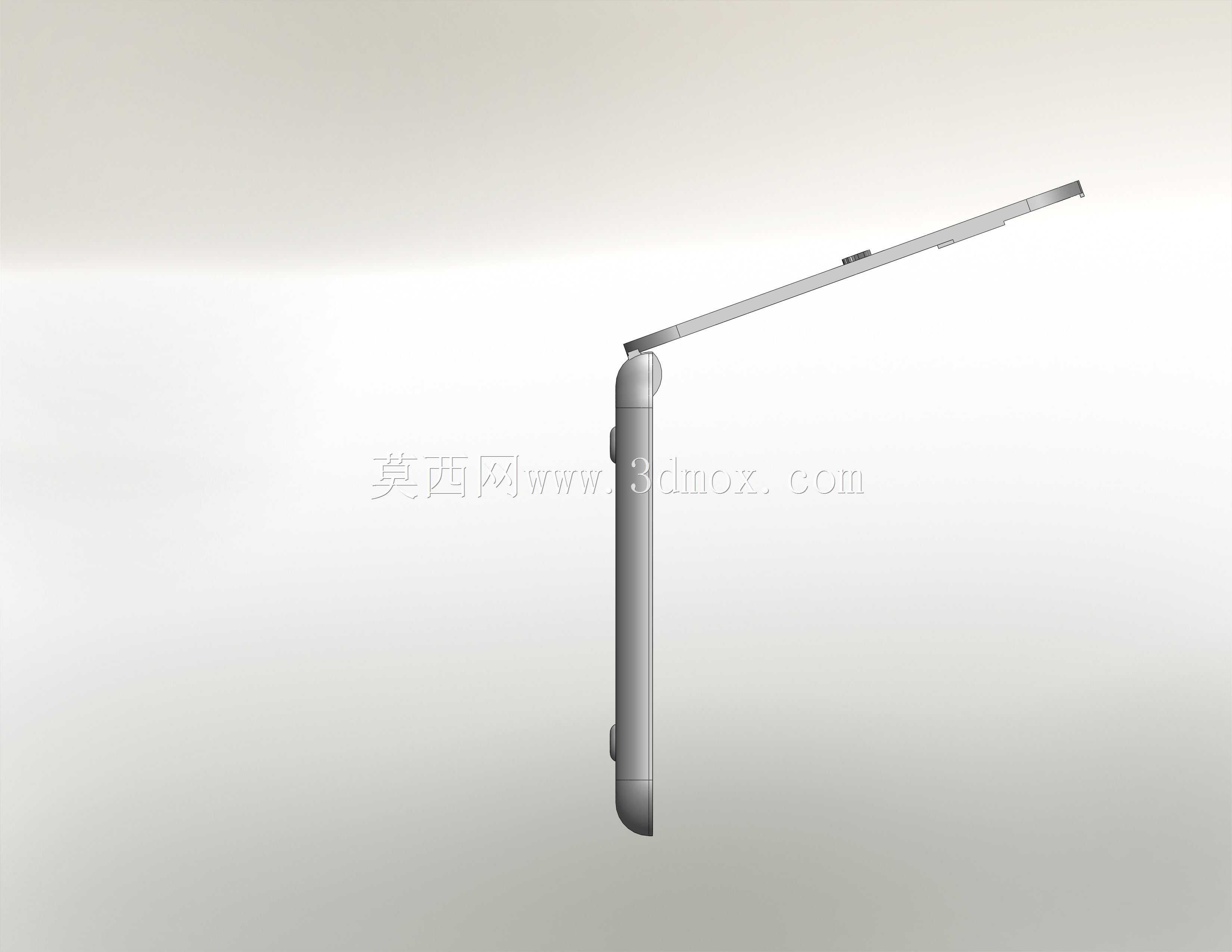

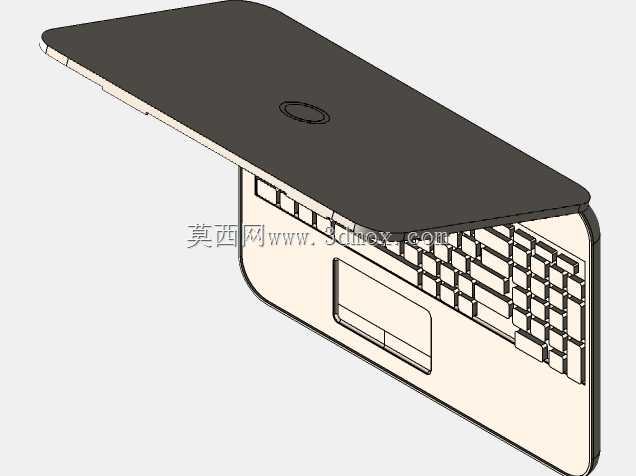

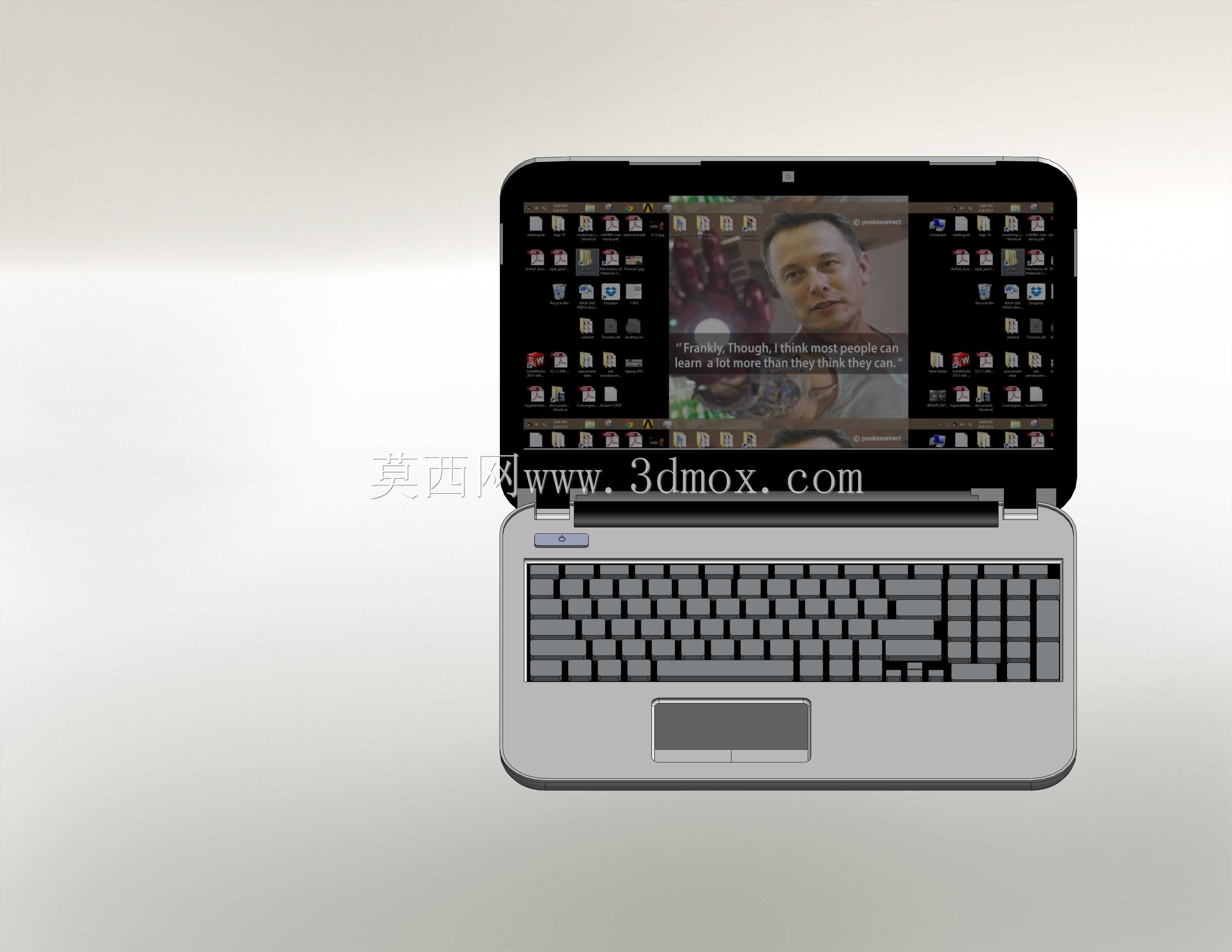

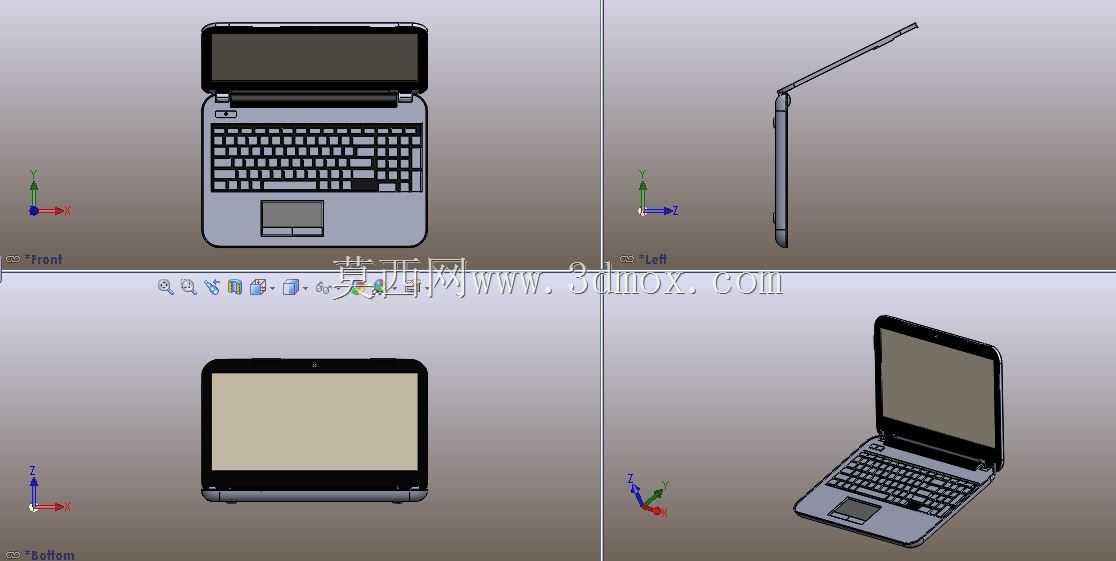

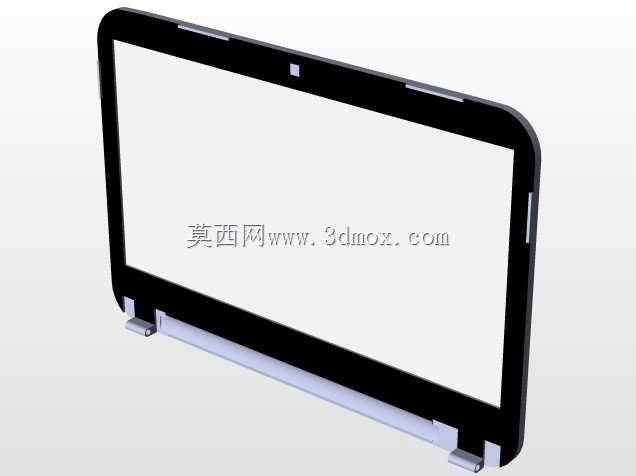

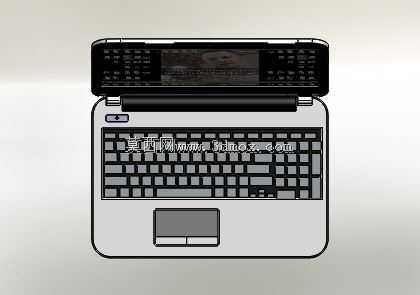

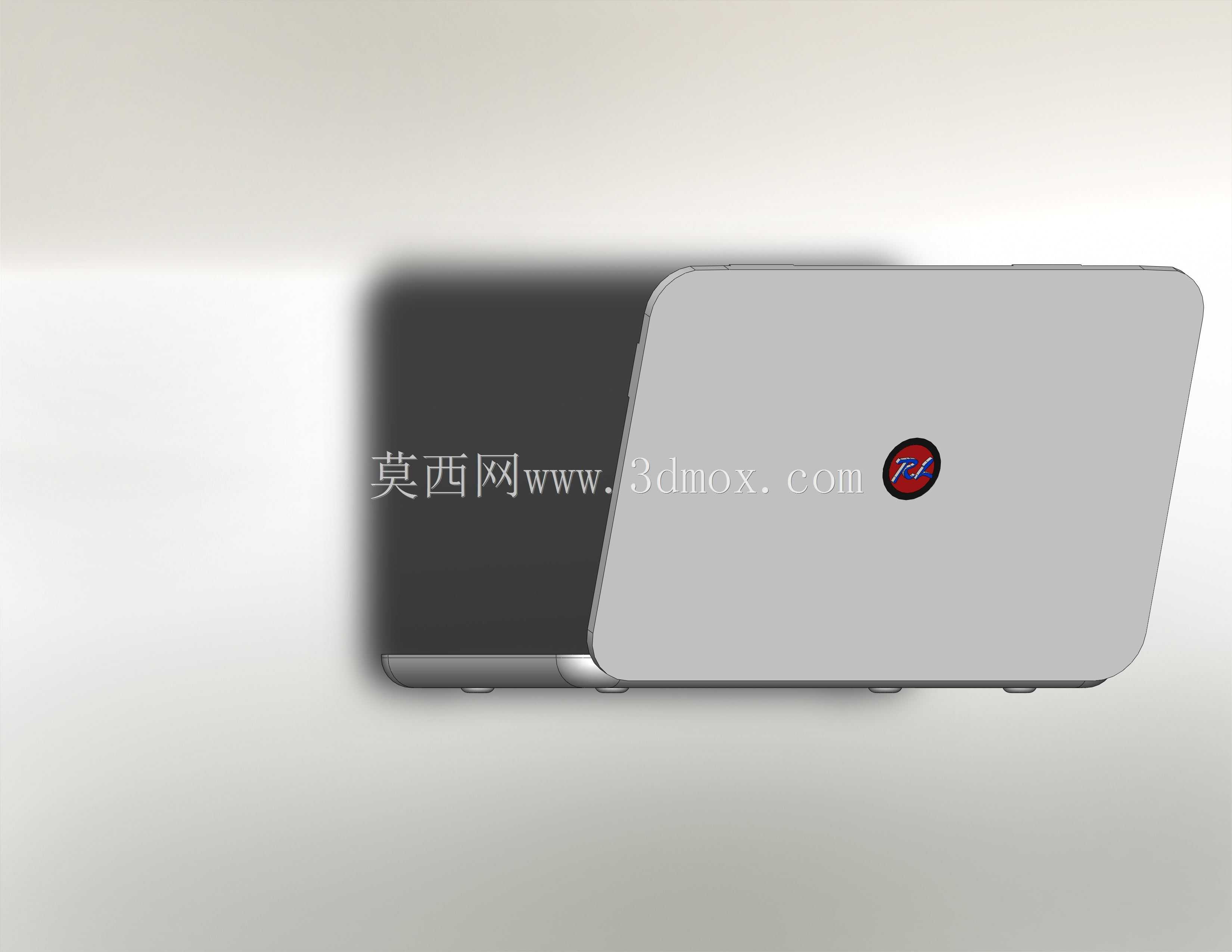

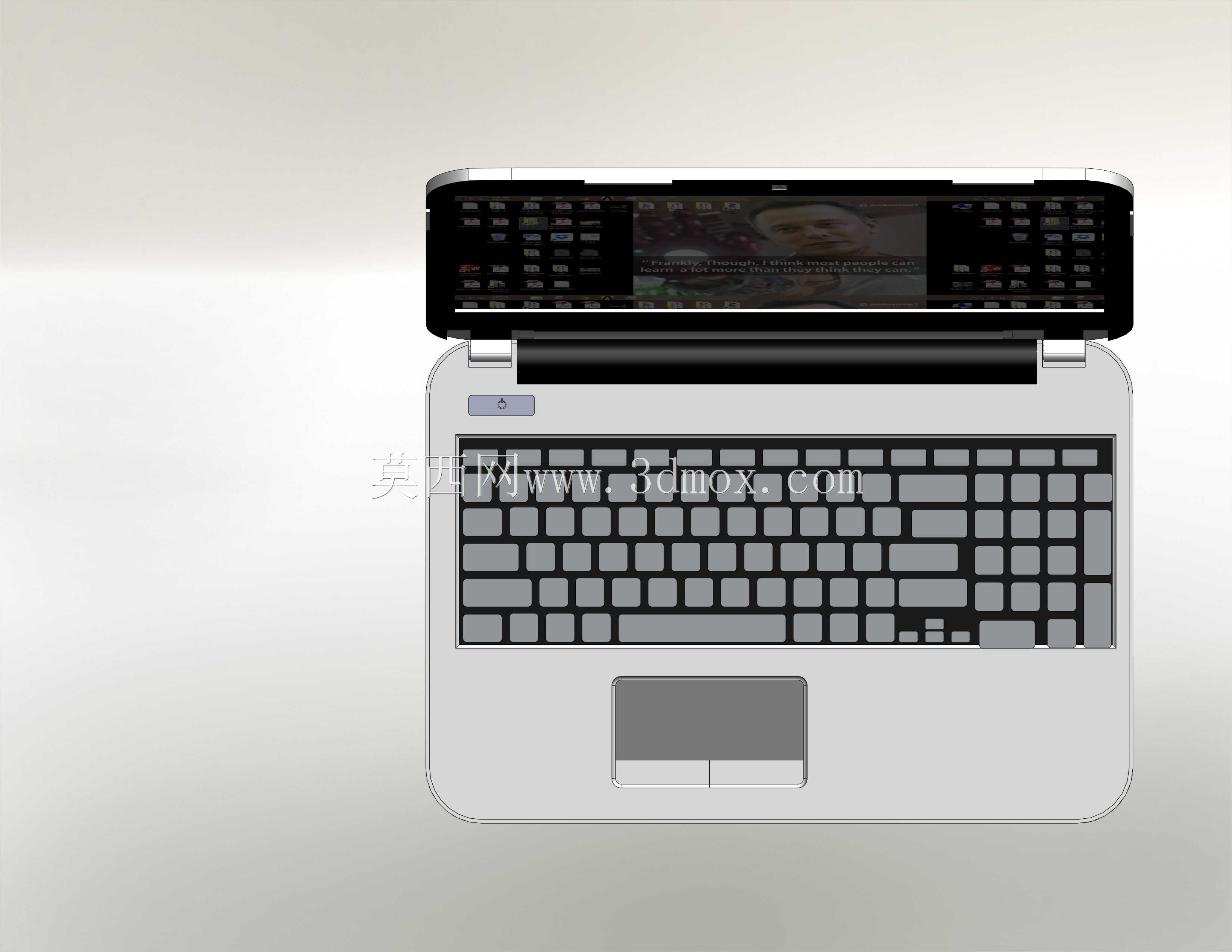

本次建模还原的是15.6英寸主流家用笔记本的完整外观与装配结构，在实际消费电子结构设计场景中，这类模型可用于产品前期外观评审、结构干涉校验、周边配件适配开发等多个环节。从设备实际用途来看，该尺寸段笔记本覆盖日常办公、影音娱乐、轻度创意生产等多元使用场景，建模过程中需要兼顾外观还原度与结构装配逻辑的合理性。设计思路上，首先确定屏幕开合的铰接边界，屏轴部分预留足够的转动间隙，保证屏幕可在0到150度范围内顺畅开合，不会出现壳体剐蹭的问题；C面键盘区域按照全尺寸带数字小键盘的布局排布，键距、键程预留空间符合常规输入设备的人体工学尺寸，触控板居中布置在键盘下方掌托区域，边缘做圆角过渡处理，避免日常使用中剐蹭手腕。外形尺寸方面，整机长宽控制在380mm*250mm区间，闭合状态下厚度不超过35mm，符合15.6英寸笔记本的常规便携性要求，屏幕边框宽度控制在15mm左右，兼顾屏占比与屏幕壳体的结构强度，B面屏幕边缘预留缓冲胶条安装位，可在屏幕闭合时起到缓冲防护作用，避免A面与C面直接硬接触损伤屏幕。D面壳体预留散热进风栅格位置，对应内部主板散热模块的进风区域，同时预留脚垫安装槽，四个橡胶脚垫高度设置为3mm，既可以保证底部进风空间充足，也能提升整机放置的防滑稳定性。接口布置在机身两侧，分别预留USB接口、音频接口、电源接口的安装位，位置避开用户日常握持机身的区域，避免插接线材时影响操作。建模过程中对壳体的分件逻辑做了还原，A壳、B壳、C壳、D壳之间的卡扣连接位置都做了对应结构预留，装配间隙控制在0.2mm以内，符合消费电子产品的装配公差要求，屏轴与A、D壳的连接位置做了加强筋结构示意，保证屏幕开合过程中的结构强度，避免长期使用出现壳体松动的问题。掌托区域的弧度做了微弧处理，贴合日常打字时的手腕放置角度，提升长时间使用的舒适度，机身前缘做斜切收边处理，减少视觉厚度的同时，也方便用户开合屏幕时抠起屏幕上盖。
