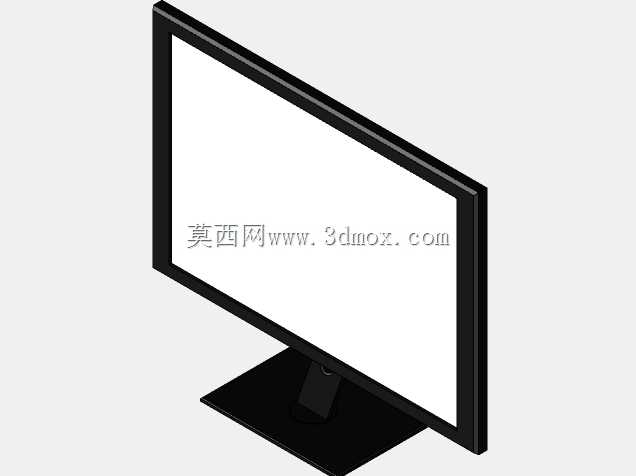

23英寸桌面宽屏液晶显示器结构模型

日常做办公场景、工控操作台、数字展厅类三维布局项目时，经常需要用到符合真实安装尺寸的显示器模型，很多通用模型要么比例失真，要么安装边界和实际产品偏差较大，放到装配场景里经常出现支架干涉、屏幕嵌入尺寸不对的问题，这个23英寸显示器的建模就是针对这类场景的实际需求搭建的。从实际使用场景来看，这类尺寸的显示器覆盖了绝大多数桌面办公、工位操作、小型监控台的使用需求，既不会因为尺寸过小导致单屏显示内容不足，也不会因为尺寸过大占用过多桌面安装空间，适配常规深度600mm的标准办公桌、嵌入式操作台的开孔预留尺寸。建模过程中优先还原了产品的实际安装边界，屏幕部分的长宽比例严格遵循16:9的常规宽屏比例，外边框的宽度控制在常规消费级显示器的15mm左右，避免了很多模型把边框做的过宽或过窄导致的视觉失真。背部的支架连接部分还原了常规VESA安装孔位的对应位置，底座的支撑范围做了合理的配重区域设计，实际装配到场景中时，不会出现底座悬空、支撑重心偏移的穿模问题。屏幕俯仰角度的可调节范围也参考了常规产品的实际参数，预留了前倾5度到后仰20度的转动空间结构，做动画演示或者工位人机工程分析时，可以直接调整角度不用重新修改结构。从功能特性还原来看，模型区分了屏幕显示区域、边框包裹结构、支架连接转轴、底座支撑四个主要装配部分，每个部分的配合间隙都按照实际产品的装配公差做了预留，做爆炸视图演示或者结构拆解展示时，可以直接拆分各部件，不需要额外调整配合面。很多人做这类数码产品模型时容易忽略背部的走线空间，这个模型在屏幕背部下方预留了常规的电源线、信号线出线的凹槽结构，放到操作台场景中时，可以顺着凹槽布置线缆模型，不会出现线缆穿模到屏幕壳体内部的问题。在做房屋室内布局、办公区工位排布、工控室设备布置这类项目时，这个模型可以直接导入装配，不需要额外调整比例和安装尺寸，屏幕的显示区域可以根据项目需求替换不同的显示内容，边框的材质也可以根据实际项目的产品配色做调整，不管是做消费级办公显示器的效果展示，还是做工业级工控显示屏的场景搭配，都能适配对应的视觉需求。底座的安装接触面做了平整处理，放置到桌面、操作台台面时不会出现面贴合不良的缝隙问题，支架部分的粗细比例也参考了实际产品的承重设计，不会出现支架过细视觉上无法支撑屏幕重量的违和感。
