可多角度调节机用夹持虎钳结构

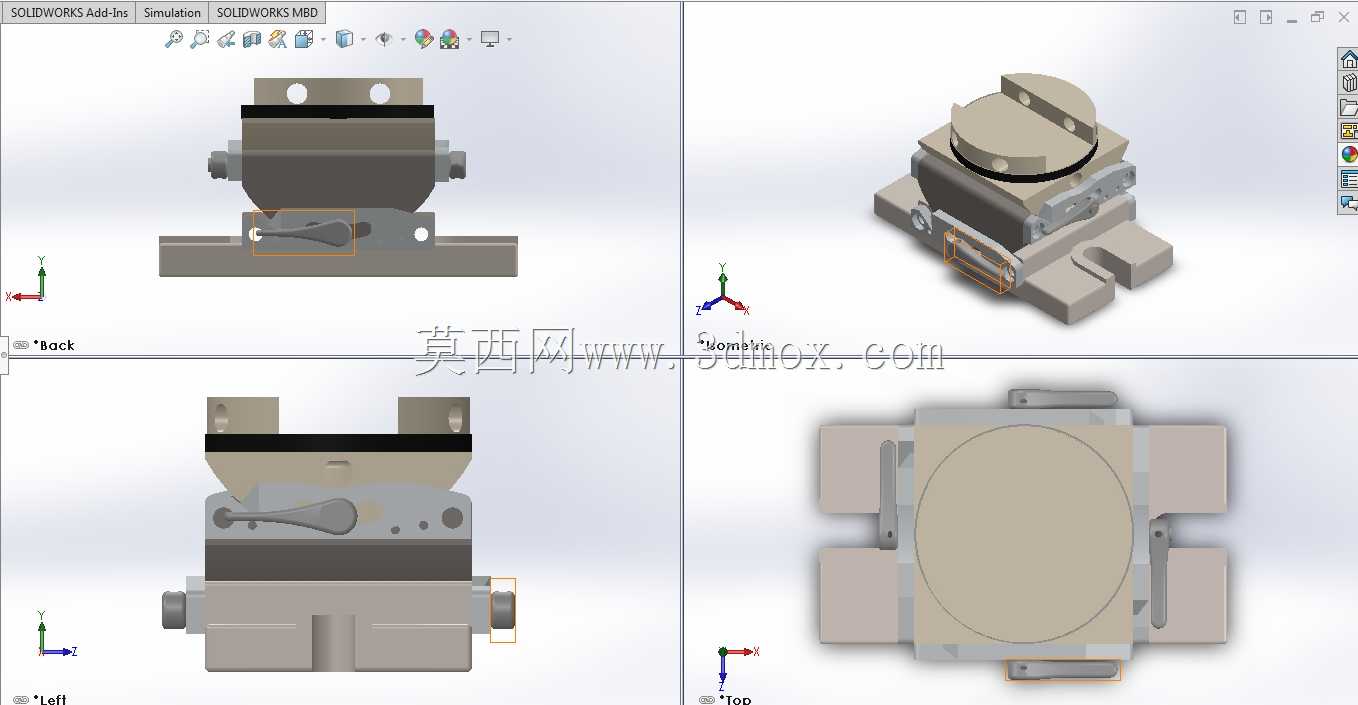

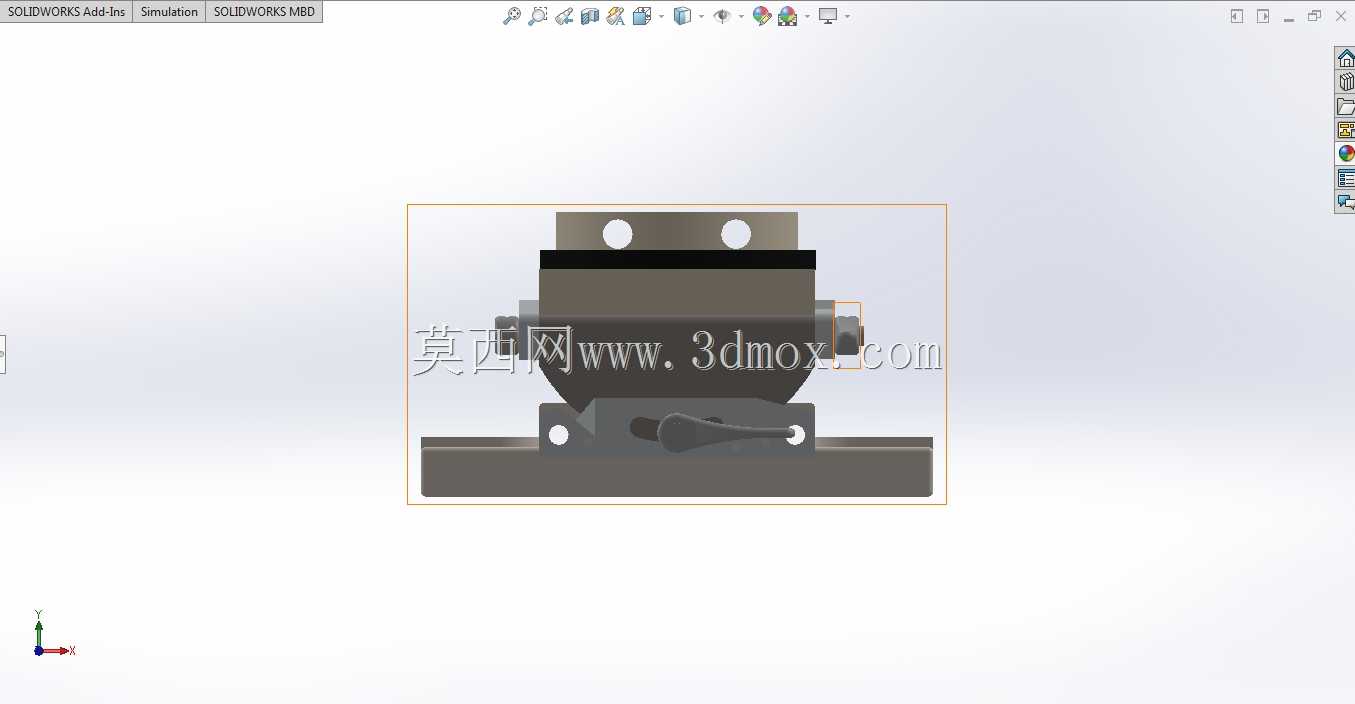

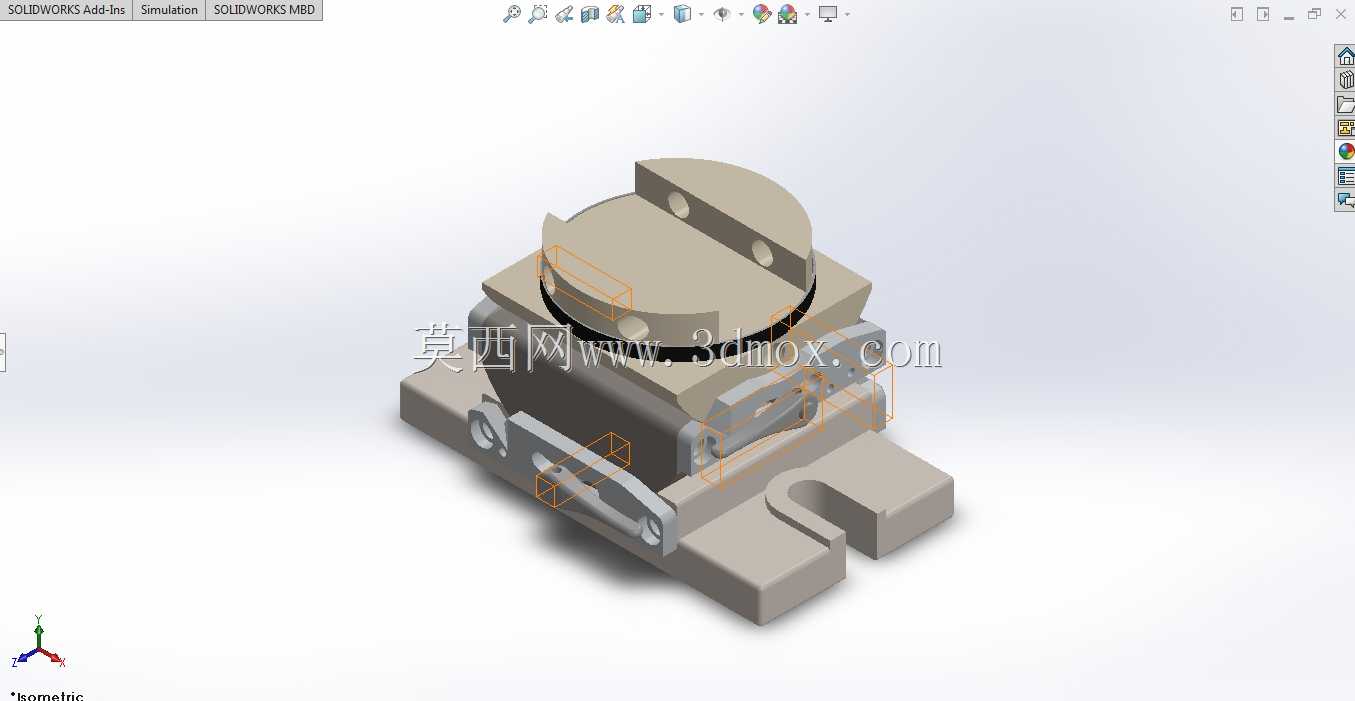

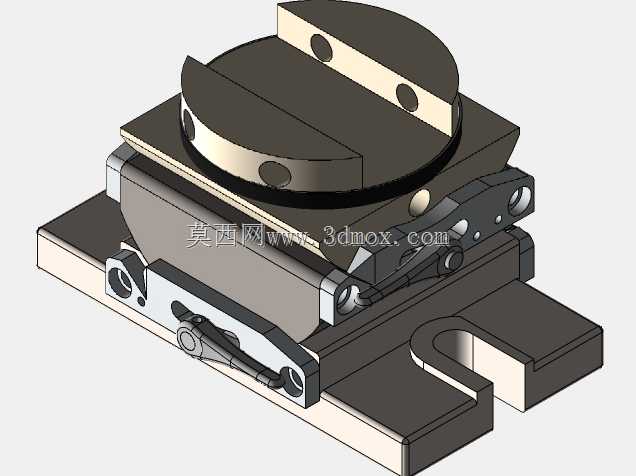

这款可调角度虎钳主要适配铣床、磨床、钻床等常规机加工设备的装夹需求，区别于普通固定式平口钳，它能在装夹工件后直接调整夹持面的空间角度，无需反复拆卸工件重新打表找正，能大幅降低异形斜面、斜孔类零件的装夹辅助时间。从结构设计来看，底部采用标准机床T型槽适配的安装基座，基座上设置有与机床工作台槽宽匹配的定位凸台，安装时可直接嵌入工作台T型槽完成初定位，再通过压板螺栓锁紧固定，安装边界完全覆盖常规中小型机床的工作台装夹范围，不需要额外制作过渡转接板。中部的角度调节机构采用双圆弧面配合的锁紧结构，上半部分钳体可沿圆弧导轨在设定角度范围内无级偏转，调节到位后通过侧面的多组锁紧杠杆同步压紧圆弧配合面，避免加工过程中受切削力冲击出现角度偏移，锁紧机构的操作手柄设置在钳体侧前方，操作人员站在机床操作位就能直接完成锁紧与松开动作，不需要探身到工作台内侧操作。钳口部分采用可更换式硬质钳口板，钳口板上加工有交叉防滑齿纹，针对毛坯件、精加工件可更换不同表面形式的钳口板，比如夹持精加工面时可换装铜质或者铝质软钳口，避免夹伤工件已加工表面。在实际加工场景中，遇到需要加工斜面上的孔、斜面倒角、倾斜型面的零件时，不需要制作专用角度垫铁，也不需要把工件搬上正弦台打表找正，直接通过虎钳的角度调节功能将工件待加工面调整到与刀具进给方向垂直或者平行的位置，锁紧后即可开始加工，尤其适合小批量多品种的机加工车间使用，能减少专用工装的制作成本与存放空间。设计过程中对角度调节的阻尼做了匹配设置，松开锁紧机构后钳体上半部分不会因为自重突然下坠，操作人员可以缓慢推动钳体调整到需要的角度，配合机床上的角度尺或者百分表就能快速完成角度定位，钳体的整体刚性经过结构优化，在承受常规铣削切削力时不会出现明显的让刀变形，钳口的最大开合度覆盖常规中小型零件的装夹尺寸范围，不需要额外加长钳口就能满足大部分非大型零件的装夹需求。
