电脑CPU水冷散热冷头结构设计

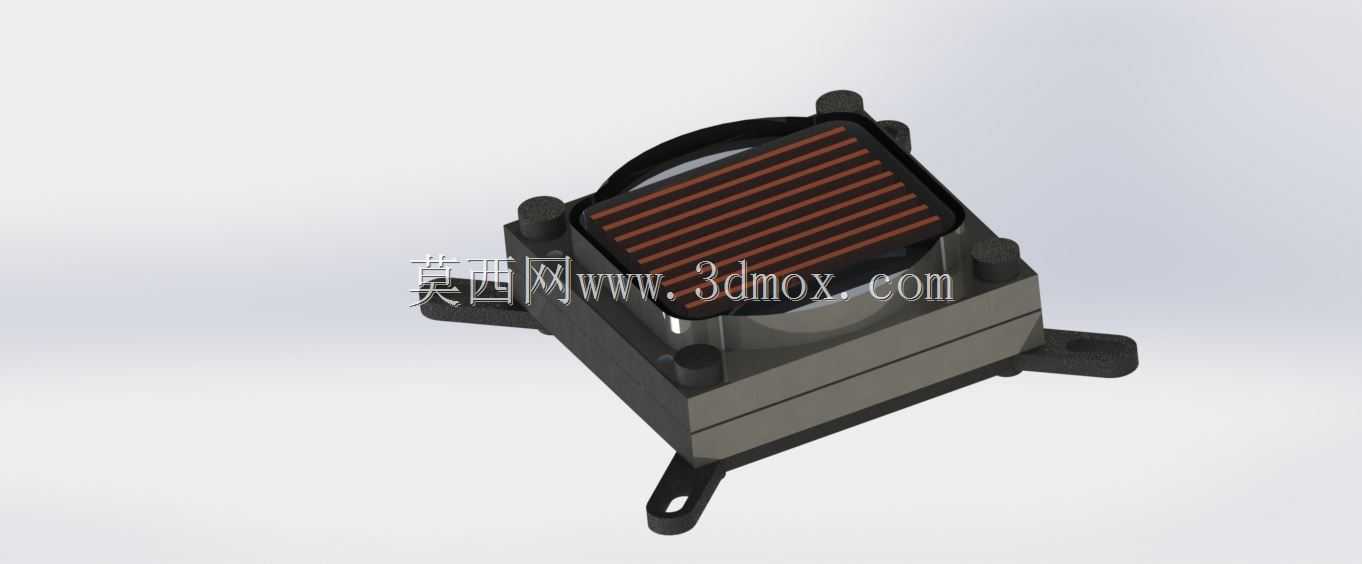

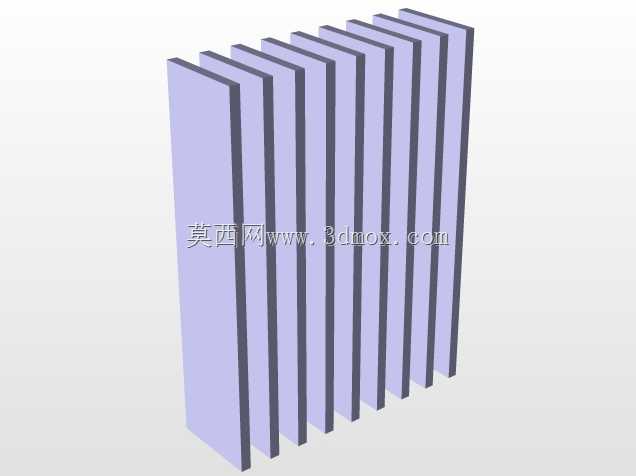

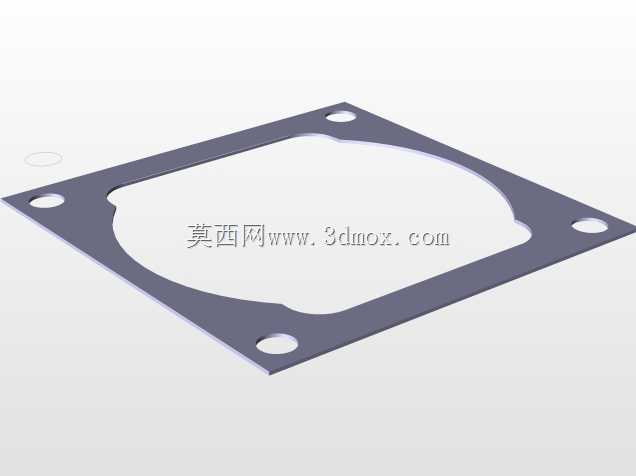

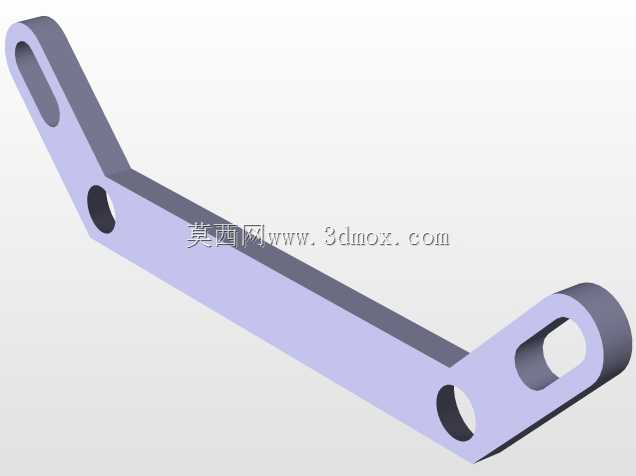

这款CPU水冷散热冷头的结构设计，核心围绕CPU表面的热量快速导出需求展开，日常应用场景覆盖台式DIY主机、小型工控机、紧凑型服务器等对CPU散热有较高要求的计算设备，区别于传统风冷散热的鳍片加风扇结构，水冷冷头直接通过内部流道的冷却液循环带走CPU工作产生的集中热量，能有效规避风冷散热带来的风道积灰、高转速风扇噪音、 tall 风冷结构遮挡内存插槽等实际装机痛点。从设计思路来看，冷头主体采用分层堆叠结构，最上层为冷却液进出水腔室，中间层为微流道换热基底，直接与CPU顶盖接触，底部为安装固定支架，整体结构优先保证换热基底与CPU顶盖的平行度，避免因接触面倾斜导致导热硅脂涂覆不均、换热效率下降的问题。安装边界方面，冷头的四个固定支脚对应主流台式机CPU的孔位布局，支脚预留了标准螺丝过孔，可适配常见的LGA、AM系列平台安装，整体安装高度控制在较低区间，不会与机箱侧盖、高马甲内存产生干涉，冷头本体的外轮廓尺寸经过优化，在覆盖CPU全顶盖面积的前提下，尽可能缩小周边占用空间，给主板周边的供电散热片、内存插槽留出足够的操作余量。功能特性上，冷头顶部的换热接触面做了平整化处理，表面粗糙度控制在较低水平，减少导热介质的填充厚度，降低接触热阻，内部流道采用密集平行槽道设计，能让冷却液在流经换热面时形成充分的紊流，带走更多热量，进出水接头采用标准快插接口规格，可匹配市面上常见的水冷软管、硬管安装需求，固定支架采用工程塑料材质，兼顾结构强度与绝缘性能，避免安装过程中刮伤主板PCB，同时防止冷头本体与主板电路接触造成短路风险。实际选型使用时，这款冷头可搭配不同规格的水泵、冷排、风扇组成完整水冷循环系统，适配不同TDP功耗的CPU散热需求，建模过程中对各部件的装配公差做了预留，比如固定支脚的螺丝过孔与冷头主体的安装槽位预留了合理的间隙，方便安装时微调冷头位置，保证换热面完全对准CPU核心区域，冷头外壳的边角做了圆角过渡处理，避免装机操作时划伤手部，整体结构没有冗余设计，所有结构特征都服务于换热效率提升与安装便利性优化。
