树莓派Zero嵌入式安装固定承载支架

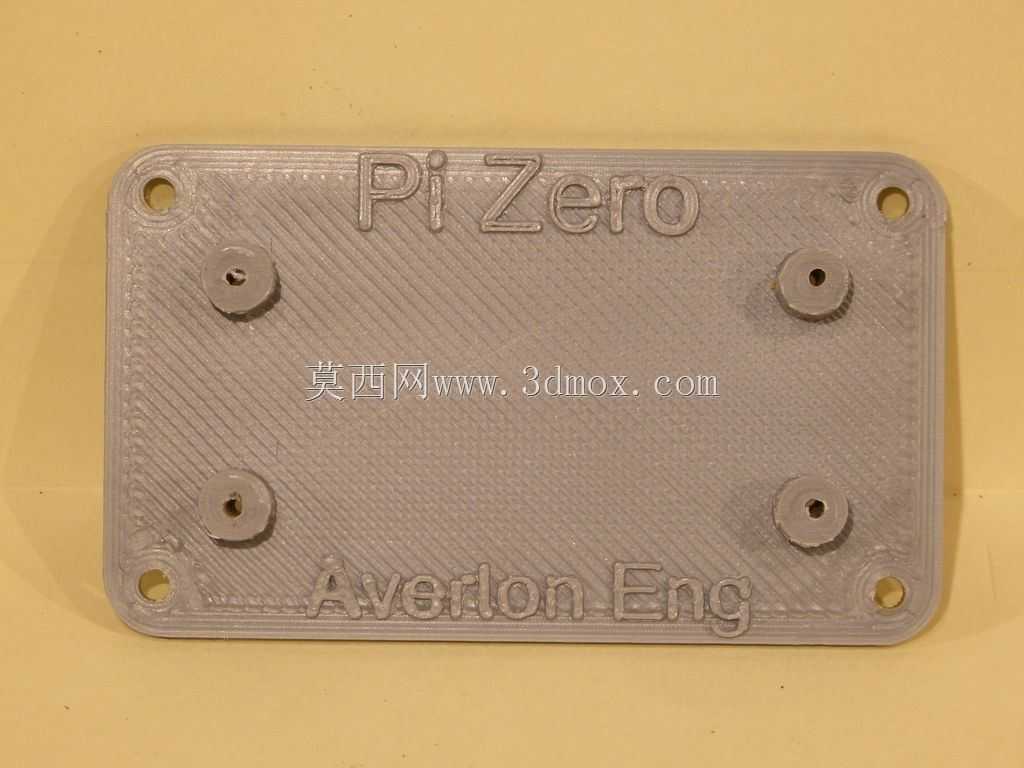

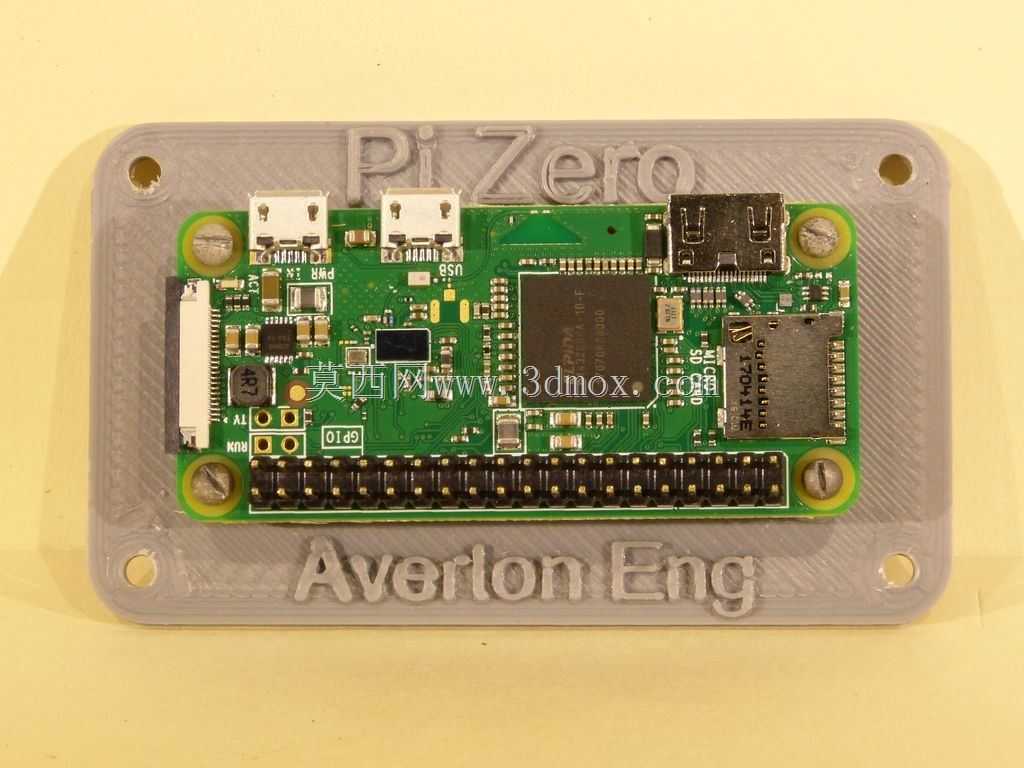

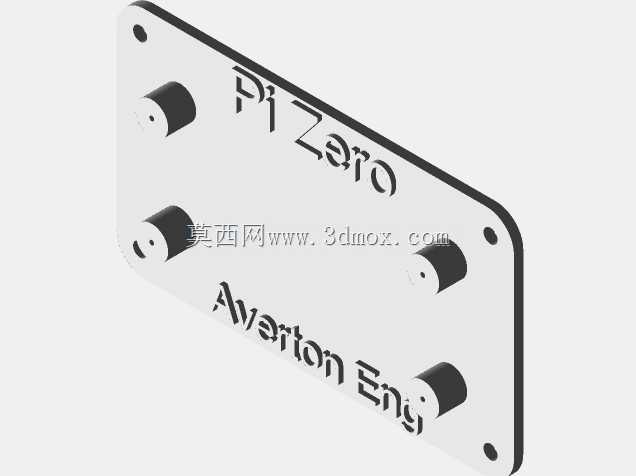

这款承载支架专门针对Raspberry Pi Zero单板计算机的嵌入式安装场景设计，主要面向小型智能终端、桌面DIY电子装置、嵌入式数据采集节点的板卡固定需求，解决裸板直接安装时易出现的电路板受力弯折、接口对位偏移、安装孔位不匹配的实际工程问题。从结构设计逻辑来看，支架整体采用贴合板卡轮廓的矩形承载构型，板体上预留的四个角位安装孔完全匹配树莓派Zero原生的固定孔位间距，安装时可通过铜柱配合螺丝将PCB板牢牢锁附在支架承载面上，避免板卡与安装基面直接接触造成的引脚短路、背面元件磨损问题。支架上下边缘做了凸起的限位挡边，刚好卡在PCB板的侧边位置，即使设备受到轻微振动冲击，板卡也不会出现横向滑移错位，保障接口连接的稳定性。支架表面预留的接口避让区域完全对应树莓派Zero的Mini HDMI、双Micro USB、CSI摄像头排线、Micro SD卡以及40Pin GPIO排针的位置，所有外接接口都能无遮挡正常插拔，不会因为支架遮挡导致配件无法接入。考虑到3D打印加工的工艺特性，支架的壁厚设置在2mm左右，既保证了足够的结构强度，不会因为日常拆装出现断裂变形，也不会过度占用安装空间，整体外轮廓尺寸仅比树莓派Zero板卡宽出8mm左右，适配紧凑空间内的嵌入式安装需求。支架四个角的安装孔位做了沉台设计，安装时螺丝头部可以完全沉入沉台内，不会突出支架表面影响整体安装平整度，不管是固定在设备外壳内部、墙面安装基面还是桌面实验台架上，都能保证支架贴合安装面，不会出现翘边、晃动的情况。支架表面蚀刻的标识区域既可以作为安装时的方向对位参考，避免装反导致接口方向错位，也能在多板卡部署的场景下快速识别板卡型号，提升组装调试的效率。在实际使用场景中，这类支架可以替代传统的亚克力切割固定件，相比亚克力材质韧性更好，不容易因为螺丝锁附力度过大出现开裂问题，同时一体成型的结构不需要额外拼接组装，拿到成品后直接配合铜柱螺丝就能完成板卡固定，非常适合小批量原型制作、个人DIY项目以及小型嵌入式设备的量产配套使用。设计时还特意在支架与PCB板的接触面预留了0.5mm的间隙，避免板卡背面的贴片元件直接压在支架表面造成元件虚焊或者短路，同时也能给板卡留出一定的散热空间，避免长时间运行时热量堆积在支架与板卡之间影响运行稳定性。
