格罗夫九自由度IMU惯性测量模块结构

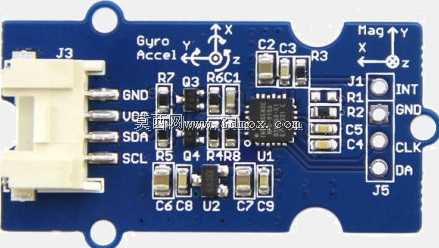

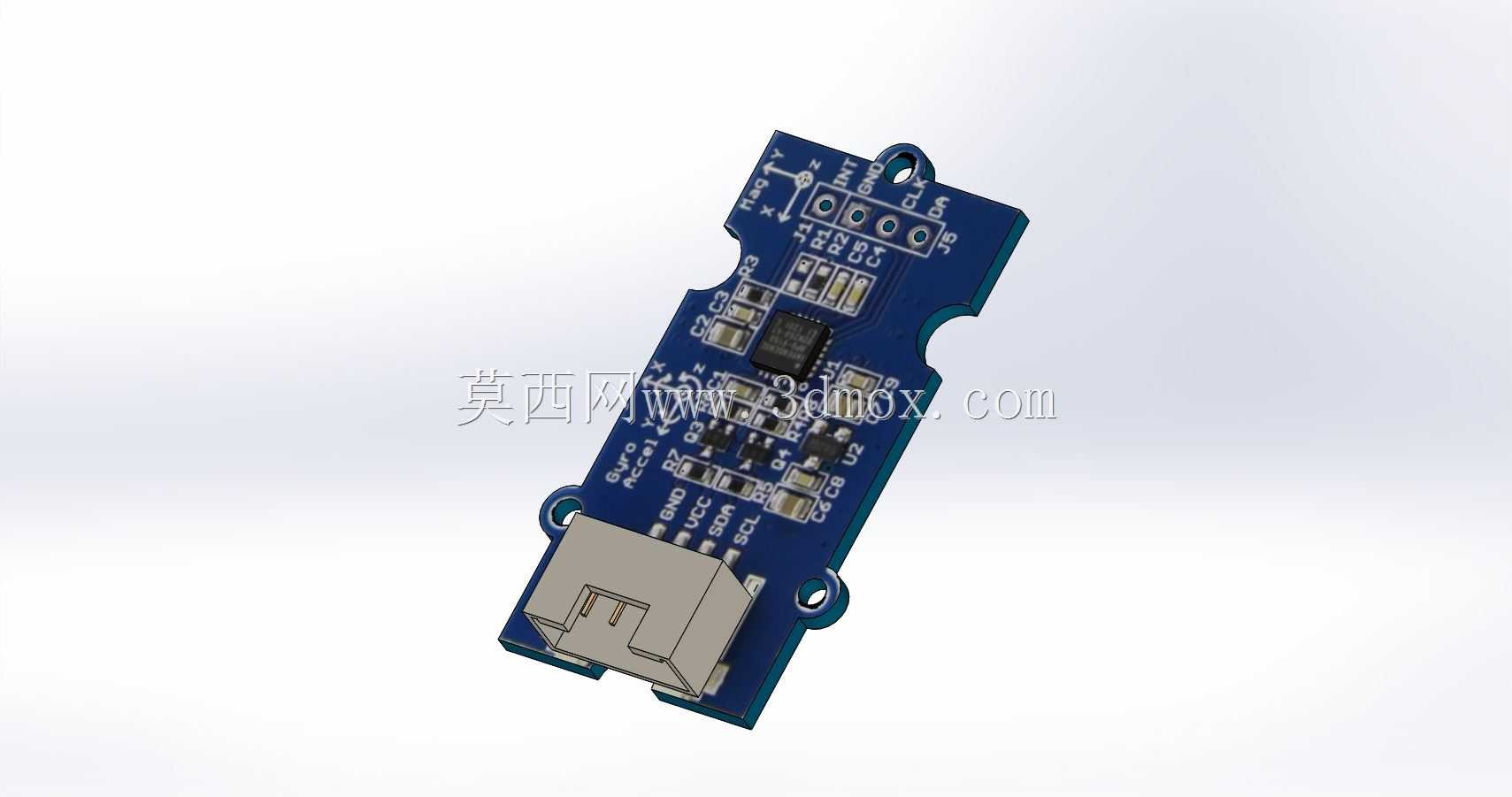

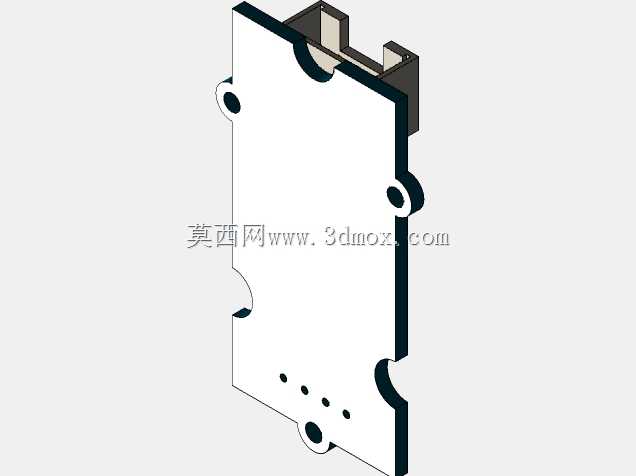

做嵌入式传感配套结构设计时，这类九自由度IMU模块的适配结构是很多小型智能设备开发里绕不开的环节，不同于板载直焊的传感芯片，格罗夫接口的模块化IMU在原型验证、小批量设备试制阶段的适配效率优势非常明显，不用反复做芯片级的焊接调试，通过标准排线就能快速接入主控板，能大幅缩短前期功能验证的周期。从实际应用场景来看，这类模块常被搭载在小型移动机器人、穿戴式动作捕捉设备、无人机飞控辅助单元、工业设备姿态监测点位上，用来实时采集载体的三轴加速度、三轴角速度、三轴磁场数据，通过融合算法输出载体的实时姿态角，为设备的运动控制、姿态校正提供核心传感数据支撑。从产品本身的设计思路来看，整个模块采用长条形PCB基板布局，将核心MEMS传感芯片布置在基板中部区域，尽可能远离板载接插件带来的结构应力干扰，同时基板两端预留了标准安装孔位，孔位间距匹配格罗夫系列模块的通用安装规范，不管是用铜柱固定在亚克力安装架上，还是通过螺丝锁附在设备内壁的安装柱上，都能快速完成固定，不需要额外定制复杂的安装支架。模块一侧集成了标准的格罗夫防反插接口，接口采用凸起定位结构，插接线缆时不会出现针脚反接的问题，接口旁预留了足够的插拔操作空间，即使在设备内部空间紧凑的情况下，也能顺利完成线缆插拔维护。从安装边界尺寸来看，整个模块的PCB厚度控制在1.6mm常规板厚，整体长宽尺寸适配小型设备的内部安装空间，板上所有电子元器件均采用表贴工艺布置在基板正面，背面无突出元器件，安装时可以直接贴合安装基面，不需要额外预留背面的元器件避让空间，安装孔采用沉孔设计，锁附螺丝后螺丝头部不会突出基板表面，不会和周边其他结构件产生干涉。在做配套结构设计时，需要注意模块传感区域的周边不要布置强磁干扰源，同时要给模块预留一定的通风空间，避免长时间工作时周边热源的温度传导影响传感精度，另外模块的接插件出线方向要和设备内部走线方向匹配，避免线缆过度弯折导致接触不良。这类模块化传感部件的三维结构还原，重点要准确还原安装孔位的相对位置、接插件的插拔空间、板上元器件的高度轮廓，这样在做整体设备装配校验时，才能提前发现结构干涉问题，减少后期打样的修改次数，尤其是在多模块堆叠布置的原型设备里，精准的结构模型能帮助工程师合理规划各个模块的安装位置，平衡设备内部的重量分布，同时保障各个传感模块的工作环境符合精度要求。
