英特尔RealsenseT265跟踪摄像机结构设计

在做移动机器人、小型无人机的导航定位方案选型时，视觉跟踪传感单元的安装适配一直是结构设计阶段绕不开的环节，这款双目跟踪摄像机的三维模型，刚好能覆盖这类选型阶段的结构校核需求。从实际落地场景来看，这类传感设备主要承担运动载体的实时位姿解算功能，不需要依赖外部定位基站，靠自身双目的视觉采集结合内置的惯性测量单元，就能输出六自由度的位姿数据，不管是室内巡检机器人的走廊导航、小型航拍无人机的无GPS环境悬停，还是AR/VR头显的空间位置追踪，都能靠这类设备实现稳定的空间定位。

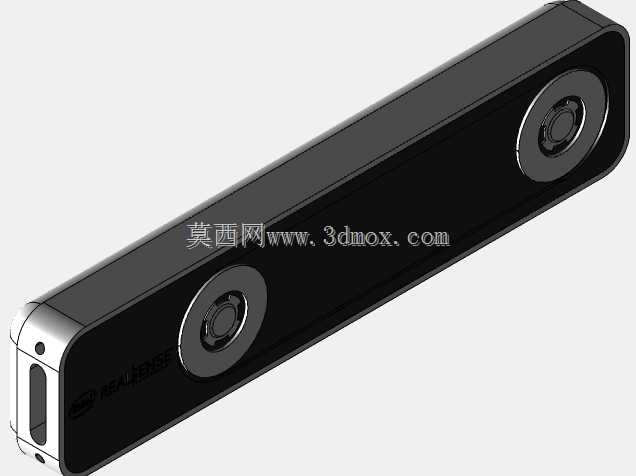

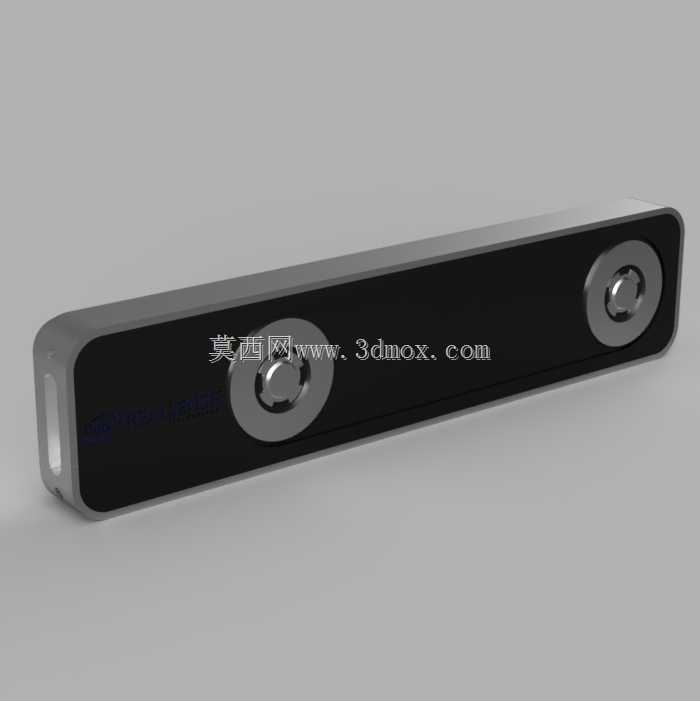

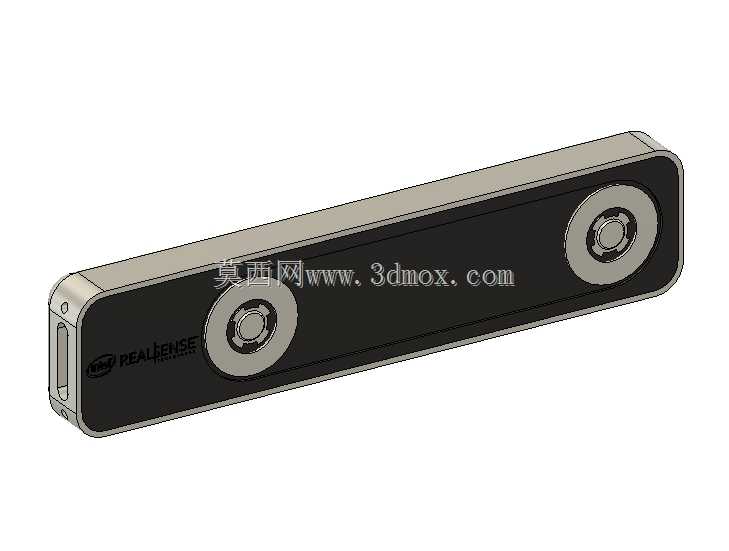

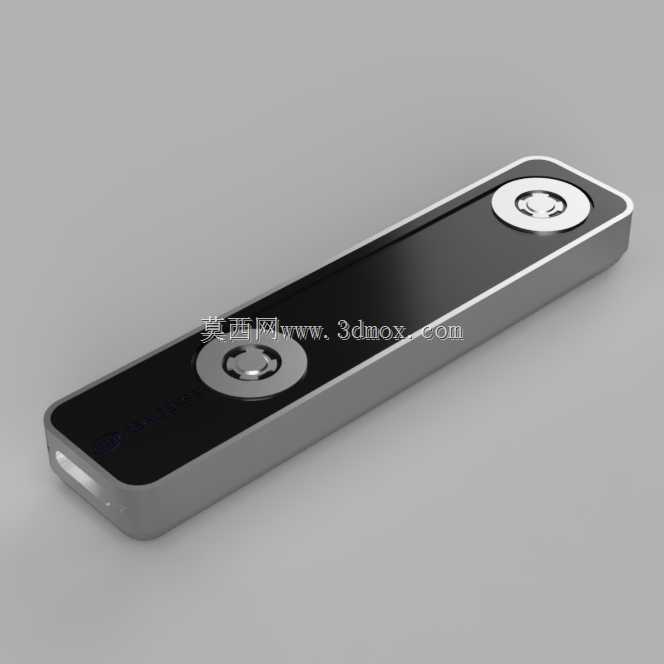

从产品本身的设计逻辑来看，整体采用长条形一体化壳体结构，两个成像镜头沿长轴方向对称布置在正面两端，这种布局能最大化双目基线长度，提升深度感知与位姿解算的精度，同时把数据接口设置在壳体短边端面，方便走线的时候顺着设备安装面排布线缆，不会和镜头视场范围产生干涉。壳体侧面做了微弧过渡，没有尖锐的棱角，既提升了手持或者安装时的操作安全性，也能在紧凑安装空间里减少和周边结构件的磕碰剐蹭。

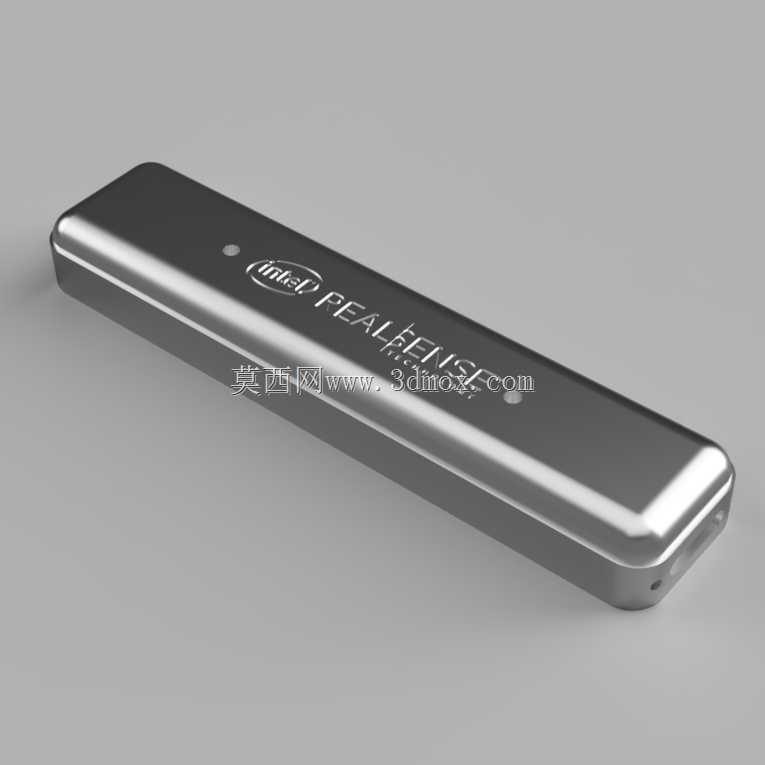

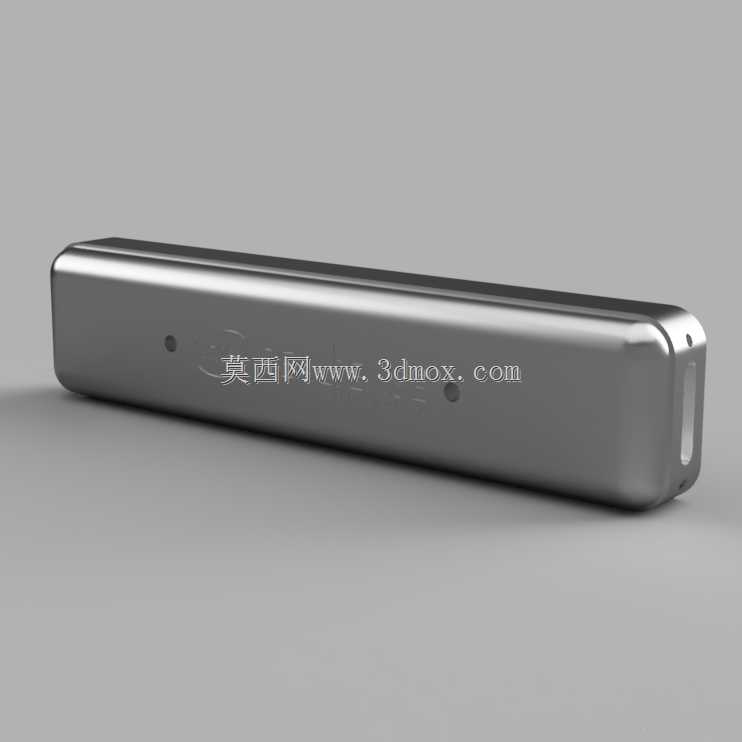

做结构适配的时候要注意，设备的安装基准面是背面的平整平面，上面预留的安装孔位间距是固定值，设计安装支架的时候要严格匹配孔位公差，同时要保证镜头前方没有遮挡物，预留出足够的视场 clearance——两个镜头的视场角都接近160度，安装时前方至少要留出30mm的无遮挡空间，避免支架结构进入视场影响定位精度。设备整体厚度控制在15mm以内，重量很轻，哪怕是搭载在载荷能力有限的微型无人机上，也不会对飞行动态平衡造成明显影响。

从功能设计的细节来看，壳体正面除了两个镜头区域，其余部分做了哑光黑色的表面处理，能减少环境杂光反射对镜头成像的干扰，镜头外圈做了略微突出的防护凸台，就算设备正面不小心碰到平面，也不会直接刮花镜头镜片。接口采用通用的Type-C形式，既可以传输数据也能给设备供电，不需要额外布置供电线路，简化了整机的布线复杂度。建模的时候把壳体的分型线、表面的品牌标识区域、接口的内部插接深度都做了还原，做装配干涉检查的时候，能直接模拟线缆插接后的弯折半径，避免设计出来的支架压到传输线缆。

在做快速原型验证的时候，直接调用这个模型就能完成安装支架的结构设计，不需要反复测绘实物尺寸，能大幅缩短前期方案迭代的周期，尤其是做多传感器融合的感知平台时，把这个模型和激光雷达、主控板的模型装配到一起，就能提前排查各个传感器之间的视场遮挡、安装空间冲突问题，减少后期打样后的修改工作量。
